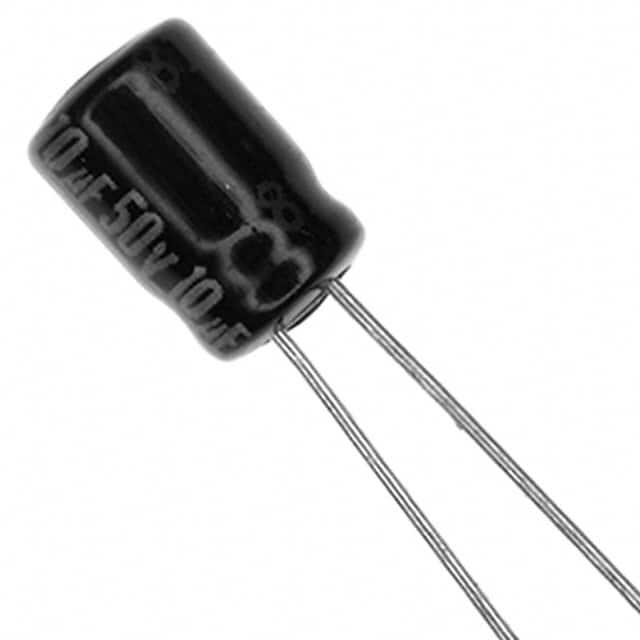

ECEA1HKA100I

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 50V ±20% 1000h@ 85°C 35mA@ 120Hz,59.5mA@ 10kHz 通孔安装 5mm*7mm*8mm
供应商型号: 10B-3295991-4
供应商: 国内现货
标准整包数: 5
PANASONIC 铝电解电容 ECEA1HKA100I

ECEA1HKA100I概述

    铝电解电容器(径向引脚型)KA-A系列技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的储能和滤波组件。KA-A系列是低轮廓型铝电解电容器,具有7mm的高度设计,使其适用于紧凑空间的设计需求。此系列产品支持宽泛的工作温度范围(-40°C至+85°C),并能够在4V至50V的电压范围内稳定工作。KA-A系列电容器广泛应用于消费电子、家用电器、商业设备、办公设备、信息通信设备等领域。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -40°C至+85°C |
    | 额定电压范围 | 4V至50V |
    | 容量范围 | 2.2μF至470μF |
    | 容量公差 | ±20% (120Hz/+20°C) |
    | 引线间距 | 5.0mm (BV) 或 2.5mm (Bi) |
    | 尺寸(直径D×长度L) | øD = 5.0mm, L = 8.0mm |
    | 耐久性(85°C, 1000h) | 符合RoHS标准 |
    | 泄漏电流 | ≤0.01CV或3μA (Whichever is greater) |
    | 损耗因子(tan δ) | 120Hz/+20°C下±20%初始值 |
    | 防爆阀启动温度 | >100°C |

    产品特点和优势


    KA-A系列铝电解电容器具备多种独特优势:
    1. 低轮廓设计:高度仅为7mm,适合空间有限的应用场合。
    2. 宽温范围:支持-40°C至+85°C的宽广工作温度范围,适用于各种极端环境。
    3. 高耐久性:可在85°C环境下工作1000小时后仍保持稳定性能。
    4. RoHS兼容:符合RoHS指令要求,环保无毒。
    5. 可靠性高:经过严格的质量控制流程,保证长期稳定运行。

    应用案例和使用建议


    1. 消费电子:可作为电源滤波和储能组件,适用于笔记本电脑、手机等便携式设备。
    2. 家用电器:冰箱、洗衣机等家电中用于电压调节和稳定。
    3. 商业设备:POS机、自动售货机等商用设备中用于提高系统稳定性。
    使用建议:
    - 确保电容器安装在散热良好的位置,以避免过热。
    - 使用时应避开直接阳光和紫外线辐射的环境。
    - 若需要清洁电容器,请采用指定溶剂进行清洗,避免使用可能腐蚀电容器的化学物质。
    - 确保安装过程正确无误,避免短路风险。

    兼容性和支持


    KA-A系列电容器具有良好的兼容性,能够与其他同类产品互换使用。Panasonic Industry提供完善的技术支持和售后服务,包括产品咨询、安装指导和技术故障排除服务。如有疑问或需要帮助,请联系官方技术支持。

    常见问题与解决方案


    1. 问题:如何判断电容器是否正常工作?
    - 解决方案:通过测量电容器的容值和损耗因子(tan δ),确保其在正常工作范围内。
    2. 问题:如何清洁电容器?
    - 解决方案:推荐使用特定类型的溶剂(如Pine Alpha ST-100S)进行清洗,具体请参考产品手册中的清洁指南。
    3. 问题:如果电容器出现泄漏电流,该如何处理?
    - 解决方案:立即停止使用,并联系售后服务部门更换电容器。

    总结和推荐


    KA-A系列铝电解电容器凭借其优秀的性能和可靠的设计,在众多应用场景中表现出色。其低轮廓设计、宽工作温度范围及高耐久性使其成为各种电子设备的理想选择。考虑到其出色的兼容性和Panasonic Industry提供的全面支持,我们强烈推荐使用KA-A系列电容器。然而,建议用户在设计和安装过程中遵循手册中的注意事项,以确保最佳性能和使用寿命。

ECEA1HKA100I参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 35mA@ 120Hz,59.5mA@ 10kHz
长*宽*高 5mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

ECEA1HKA100I厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECEA1HKA100I数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECEA1HKA100I ECEA1HKA100I数据手册

ECEA1HKA100I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.0261
250+ ¥ 0.6227
500+ ¥ 0.573
1000+ ¥ 0.5221
2000+ ¥ 0.5196
20000+ ¥ 0.494
库存: 554
起订量: 50 增量: 1
交货地:
最小起订量为:5
合计: ¥ 10.13
