EXB38V181JV

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 180Ω ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号:
供应商:
标准整包数: 0

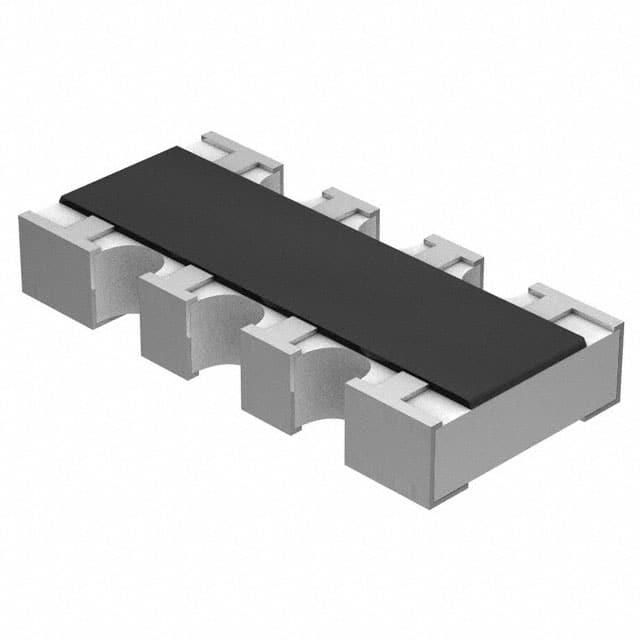

PANASONIC 网络阵列电阻 EXB38V181JV

EXB38V181JV概述

    Chip Resistor Array 技术手册

    产品简介


    芯片电阻阵列(Chip Resistor Array)是一种集成多个电阻单元的小型电子元件。这类电阻通常应用于各种电子设备,如音频视频设备、家用电器、办公设备、信息技术和通信设备中。它们通过提供精确和稳定的电阻值来保证电路的正常运行。

    技术参数


    - 电阻值范围:10 Ω 到 1 MΩ (E24)
    - 电阻精度:±5%
    - 功率额定值:0.031 W 至 0.1 W/元件(具体取决于型号)
    - 温度系数:<10 Ω: -200°C 至 +600°C;10 Ω 至 1 MΩ: ±200 ppm/°C
    - 工作温度范围:-55°C 至 +125°C
    - 过载电流:根据不同型号为0.5 A 至 2 A/元件
    - 引脚类型:凸出型、凹陷型和平面型

    产品特点和优势


    1. 高密度集成:不同尺寸的芯片提供了从2个到8个电阻单元的选择,例如在0.8 mm x 0.6 mm大小内集成2个电阻单元(0302英寸)。
    2. 改进的安装效率:芯片电阻阵列相较于扁平型芯片电阻的安装效率提高了2至8倍。
    3. 质量标准:符合IEC 60115-9、JIS C 5201-9、EIAJ RC-2129标准,并获得AEC-Q200认证。
    4. 环保:符合RoHS要求。

    应用案例和使用建议


    1. 汽车电子:由于其稳定性和可靠性,适合用于汽车仪表盘等关键部件。
    2. 医疗设备:需要高精度和稳定性的场合,例如心电图机等。
    3. 通信设备:用于各类通信设备中,如路由器、交换机等。
    使用建议:
    - 在高频率电路中使用时,需特别关注电气特性的变化。
    - 确保在正确的温度范围内使用以保持最佳性能。
    - 使用水溶性助焊剂时要确保完全清洁,防止残留物影响绝缘性能。

    兼容性和支持


    这些芯片电阻阵列与常见的表面贴装技术(SMT)兼容,且具有多种封装选项。供应商还提供了详尽的数据文件,涵盖封装方法、土地图案、焊接条件和安全预防措施,以便用户参考。

    常见问题与解决方案


    1. Q:使用过程中发现产品失效?
    - A:立即停止使用,并联系制造商进行检查和更换。
    2. Q:过高的环境湿度导致性能下降?
    - A:确保存储环境符合规范要求,避免直接暴露于高湿度环境中。
    3. Q:安装时出现焊桥?
    - A:重新校正放置位置,确保正确对齐。

    总结和推荐


    芯片电阻阵列以其高集成度、优良的稳定性和广泛的适用范围,在各种电子设备中发挥着重要作用。虽然价格可能略高于单个电阻,但考虑到其集成度带来的便利性和整体成本效益,强烈推荐在设计复杂电路时考虑使用此类产品。

EXB38V181JV参数

参数
电阻值 180Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EXB38V181JV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXB38V181JV数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXB38V181JV EXB38V181JV数据手册

EXB38V181JV封装设计

查看详情并下载
Symbol
Footprint
3D Model
