EXBS8V472J

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 4.7KΩ ±5% ±200ppm/℃ 100mW 2009 贴片安装 5.08mm*2.2mm*900μm
供应商型号:
供应商:
标准整包数: 0

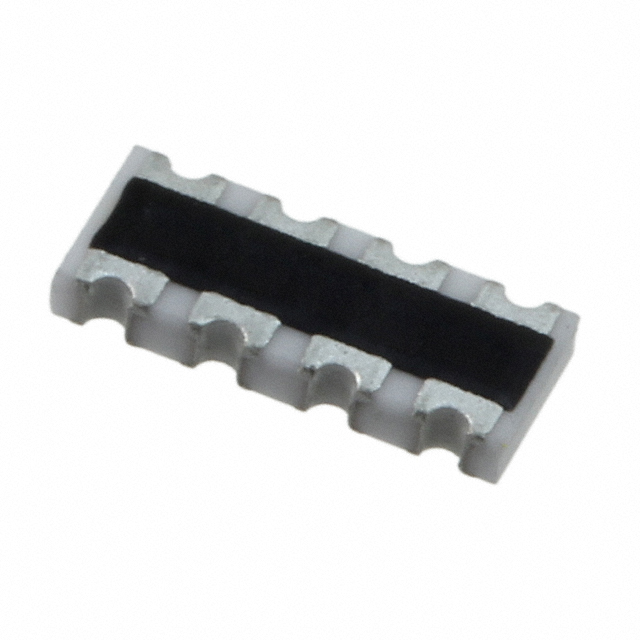

PANASONIC 网络阵列电阻 EXBS8V472J

EXBS8V472J概述

    Chip Resistors Array 技术手册

    产品简介


    Chip Resistors Array 是一款高密度集成电阻器阵列,适用于各种电子设备。这些电阻器阵列包含多个并联或串联的电阻单元,能够提供稳定且精确的电阻值。它们广泛应用于通信设备、消费电子产品、汽车电子等领域。

    技术参数


    - 尺寸和型号:
    - EXB14V:0.8 mm × 0.6 mm(0302 英寸),包含 2 个电阻
    - EXB18V:1.4 mm × 0.6 mm(0502 英寸),包含 4 个电阻
    - EXB24V:1.0 mm × 1.0 mm(0404 英寸),包含 2 个电阻
    - EXB28V/N8V:2.0 mm × 1.0 mm(0804 英寸),包含 4 个电阻
    - EXB2HV:3.8 mm × 1.6 mm(1506 英寸),包含 8 个电阻
    - EXB34V/V4V:1.6 mm × 1.6 mm(0606 英寸),包含 2 个电阻
    - EXB38V/V8V:3.2 mm × 1.6 mm(1206 英寸),包含 4 个电阻
    - EXBS8V:5.1 mm × 2.2 mm(2009 英寸),包含 4 个电阻
    - 额定功率:
    - EXB14V(0201×2):0.031 W/元件
    - EXB18V(0201×4):0.031 W/元件
    - EXB24V(0402×2):0.063 W/元件
    - EXB28V(0402×4):0.063 W/元件
    - EXB2HV(0602×8):0.063 W/元件
    - EXB34V(0603×2):0.063 W/元件
    - EXB38V(0603×4):0.1 W/元件
    - EXB38V(0805×4):0.25 W/元件
    - 温度系数(TCR):
    - ±100 ppm/°C
    - 电阻范围:
    - 10 Ω 至 1 MΩ
    - 温度范围:
    - -55°C 至 +125°C
    - 过载电压:
    - 视具体型号而定

    产品特点和优势


    - 高密度集成:能够在小体积内集成多个电阻单元,提高电路设计的灵活性。
    - 提升放置效率:相比平面型芯片电阻,放置效率提升两倍至八倍。
    - 符合标准:符合 IEC 60115-9、JIS C 5201-9 和 EIAJ RC-2129 标准。
    - AEC-Q200 认证:部分型号符合 AEC-Q200 标准,适用于汽车电子领域。
    - RoHS 合规:所有型号均符合 RoHS 标准。

    应用案例和使用建议


    - 通信设备:在高频信号传输中,需要高精度和稳定的电阻器阵列。
    - 消费电子产品:如智能手机、平板电脑等,需要小体积且高密度的电阻器阵列。
    - 汽车电子:在车载导航系统、安全气囊控制系统中,需要耐高温和高可靠性的电阻器阵列。
    使用建议:
    - 在高温环境下使用时,应注意降额使用以保证可靠性。
    - 确保安装过程中遵循正确的焊接条件和安全预防措施。

    兼容性和支持


    - 兼容性:与标准的 PCB 封装和焊锡条件兼容。
    - 支持和服务:提供详细的数据文件和技术支持,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题:电阻器过热。
    - 解决方案:检查是否超过额定功率,适当降额使用。
    - 问题:电阻值不稳定。
    - 解决方案:确认焊接质量,检查是否有短路或断路情况。
    - 问题:温度系数不达标。
    - 解决方案:确认是否在规定的温度范围内使用,必要时联系技术支持。

    总结和推荐


    综合评估:
    - 主要优点:高密度集成、提升放置效率、符合多项国际标准。
    - 市场竞争力:适用于多种应用场景,尤其在汽车电子和通信设备领域具有显著优势。
    - 推荐使用:鉴于其高性能和广泛应用,强烈推荐在各类电子设备中使用这些电阻器阵列。

EXBS8V472J参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 100mW
电阻器匹配率漂移 -
长*宽*高 5.08mm*2.2mm*900μm
通用封装 2009
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EXBS8V472J厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXBS8V472J数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXBS8V472J EXBS8V472J数据手册

EXBS8V472J封装设计

查看详情并下载
Symbol
Footprint
3D Model
