EXBV8V472JV

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 4.7KΩ ±5% ±200ppm/℃ 62.5mW 1206 贴片安装 3.2mm*1.6mm*700μm
供应商型号: 10B-4148027-4
供应商: 国内现货
标准整包数: 5000

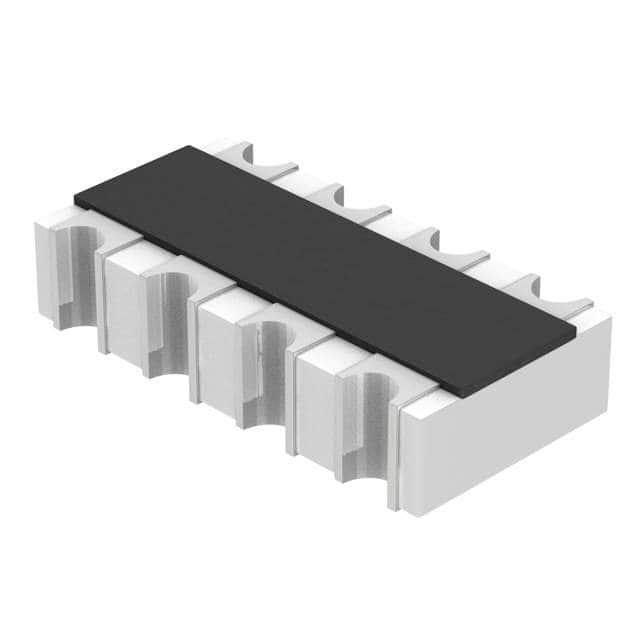

PANASONIC 网络阵列电阻 EXBV8V472JV

EXBV8V472JV概述

    电子元器件技术手册:厚膜片式电阻网络

    产品简介


    厚膜片式电阻网络(Chip Resistor Array)是专为通用电子设备设计的高性能电子元件。本系列包含多个型号,每种型号根据尺寸和阻值的不同,具有不同的功率容量和安装形式。产品适用于家用电器、办公设备、信息通信设备、汽车电子设备等多种场合。

    技术参数


    厚膜片式电阻网络的详细技术参数如下表所示:
    | 型号 | 尺寸 (inch) | 额定功率 (W/element) | 极限电压 (V) | 最大过载电压 (V) | 阻值范围 (Ω) | 温度系数 (×10⁻⁶/°C) |
    ||
    | EXB14V (0201×2) | 0.080x0.040 | 0.031 | 12.5 | 25 | 10 to 1M (E24) | <10Ω: -200 to +600
    10Ω至1MΩ: ±200 |
    | EXB18V (0201×4) | 0.055x0.024 | 0.031 (0.1 W) | 12.5 | 25 | 10 to 1M (E24) | -55 to +125 |
    | EXB24V (0402×2) | 0.039x0.039 | 0.063 | 50 | 100 | 1 to 1M (E24) | -55 to +125 |
    | EXB28V (0402×4) | 0.079x0.039 | 0.063 | 50 | 100 | 1 to 1M (E24) | -55 to +125 |
    | EXB2HV (0602×8) | 0.146x0.063 | 0.063 (0.25 W) | 25 | 50 | 10 to 1M (E24) | -55 to +125 |
    | EXB34V (0603×2) | 0.063x0.063 | 0.063 | 50 | 100 | 1 to 1M (E24) | -55 to +125 |
    | EXB38V (0603×4) | 0.126x0.063 | 0.063 | 50 | 100 | 1 to 1M (E24) | -55 to +125 |
    | EXBN8V (0402×4) | 0.079x0.039 | 0.031 | 50 | 100 | 10 to 1M (E24) | -55 to +125 |
    | EXBV4V (0603×2) | 0.063x0.063 | 0.063 | 50 | 100 | 10 to 1M (E24) | -55 to +125 |
    | EXBV8V (0603×4) | 0.126x0.063 | 0.063 | 50 | 100 | 10 to 1M (E24) | -55 to +125 |
    | EXBS8V (0805×4) | 0.197x0.087 | 0.1 | 100 | 200 | 10 to 1M (E24) | -55 to +125 |

    产品特点和优势


    1. 高密度集成:EXB系列通过紧凑的设计实现了多种电阻的集成,从而节省电路板空间并提高组装效率。
    2. 出色的热稳定性:温度系数低,适用于各种严苛的温度条件。
    3. 严格的品质控制:符合IEC 60115-9、JIS C 5201-9、EIAJ RC-2129标准,并获得AEC-Q200认证。
    4. RoHS合规:无铅环保设计,满足欧盟RoHS指令要求。

    应用案例和使用建议


    1. 家用电器:适用于微波炉、洗衣机等家用电器的温度监控和保护电路。
    2. 办公设备:用于打印机、复印机等办公设备中的电源管理和信号处理。
    3. 信息通信设备:可应用于路由器、交换机等设备中的稳压电路。
    4. 汽车电子设备:适用于车身控制系统中的信号处理和温度检测。
    使用建议:
    - 确保在使用过程中保持合理的散热条件,以避免过热影响产品的性能。
    - 选择合适的焊接条件,确保良好的焊接效果。

    兼容性和支持


    1. 兼容性:本系列产品可广泛应用于各类电子设备中,具有较好的兼容性。
    2. 支持服务:制造商提供技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 焊接不牢固:
    - 解决方法:检查焊接条件是否符合推荐的焊接条件。
    2. 过热损坏:
    - 解决方法:确保负载和温度不超过规定范围。
    3. 性能下降:
    - 解决方法:重新校准产品,或更换新的产品。

    总结和推荐


    厚膜片式电阻网络凭借其高密度集成、优良的热稳定性和严格的质量控制,成为众多电子设备的理想选择。它不仅能够满足不同应用的需求,还具有较好的兼容性和完善的技术支持。因此,强烈推荐将该产品应用于您的设计中。如需进一步的信息和技术支持,请联系供应商获取最新的技术规格。

EXBV8V472JV参数

参数
电阻值 4.7KΩ
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 62.5mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 3.2mm*1.6mm*700μm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EXBV8V472JV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXBV8V472JV数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXBV8V472JV EXBV8V472JV数据手册

EXBV8V472JV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2506
25000+ ¥ 0.2076
200000+ ¥ 0.2041
库存: 64995
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1253
