EXB-S8V390J

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 39Ω ±5% ±200ppm/℃ 100mW 2009 贴片安装 5.08mm*2.2mm*900μm
供应商型号: N-EXB-S8V390J
供应商: 云汉优选
标准整包数: 2500

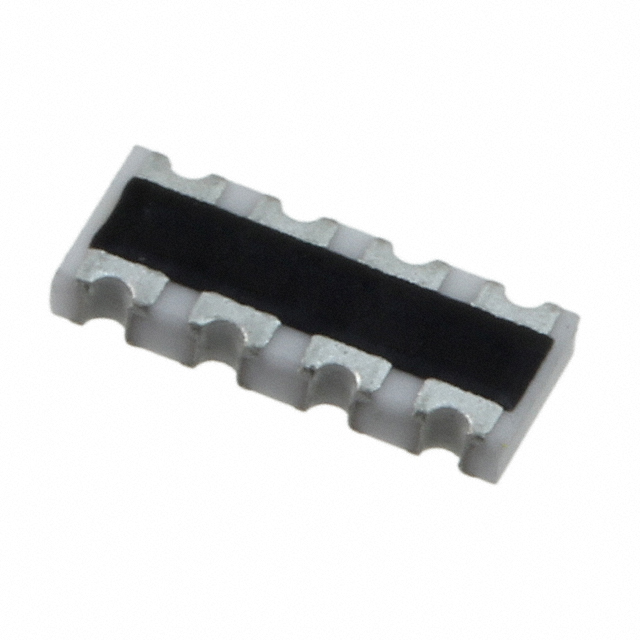

PANASONIC 网络阵列电阻 EXB-S8V390J

EXB-S8V390J概述


    产品简介


    本产品为厚膜芯片电阻网络(Chip Resistor Array),型号包括EXB 14V, 18V, 24V, 28V, N8V, 2HV, 34V, V4V, 38V, V8V, S8V。这些电阻网络广泛应用于各种电子设备中,如音频视频设备、家用电器、办公设备、信息通信设备等。它们的主要功能是提供稳定的电阻值,以确保电路的正常运行。

    技术参数


    以下是该系列芯片电阻网络的关键技术参数:
    | 型号 | 尺寸(英寸) | 功率(W/元件) | 最大工作电压(V) | 额定电流(A/元件) | 电阻范围(Ω) | 温度系数(×10^-6/°C) |
    ||
    | EXB14V | 0201×2 | 0.031 | 12.5 | 0.5 | 10至1M(E24) | <10 Ω:-200至+600
    10 Ω至1M Ω:±200 |
    | EXB18V | 0201×4 | 0.031 | 12.5 | 0.5 | 10至1M(E24) | -55至+125 |
    | EXB24V | 0402×2 | 0.063 | 50 | 1 | 1至1M(E24) | -55至+125 |
    | EXB28V | 0402×4 | 0.063 | 50 | 1 | 1至1M(E24) | -55至+125 |
    | EXB2HV | 0602×8 | 0.063 | 25 | 1 | 10至1M(E24) | -55至+125 |
    | EXB34V | 0603×2 | 0.063 | 50 | 1 | 1至1M(E24) | -55至+125 |
    | EXB38V | 0603×4 | 0.063 | 50 | 1 | 1至1M(E24) | -55至+125 |
    | EXBN8V | 0402×4 | 0.031 | 50 | 1 | 10至1M(E24) | -55至+125 |
    | EXBV4V | 0603×2 | 0.063 | 50 | 1 | 10至1M(E24) | -55至+125 |
    | EXBV8V | 0603×4 | 0.063 | 50 | 1 | 10至1M(E24) | -55至+125 |
    | EXBS8V | 0805×4 | 0.1 | 100 | 2 | 10至1M(E24) | -55至+125 |

    产品特点和优势


    1. 高密度集成:该系列产品在有限的空间内集成了多个电阻,例如EXB14V在0.8 mm × 0.6 mm大小内集成了两个电阻。
    2. 改进的放置效率:与传统平型芯片电阻相比,放置效率提高两倍、四倍或八倍。
    3. 认证标准:符合IEC 60115-9、JIS C 5201-9、EIAJ RC-2129标准,并通过AEC-Q200认证。
    4. RoHS合规:所有产品均符合RoHS环保标准。

    应用案例和使用建议


    该系列电阻网络广泛应用于汽车、医疗设备、航空航天等领域。例如,在汽车电子控制系统中,它们用于调节电流和电压,确保系统稳定运行。使用时建议遵循以下几点:
    1. 选择合适的型号:根据具体应用需求选择合适的尺寸和功率等级。
    2. 注意温度范围:确保工作温度不超过额定范围,以避免过热损坏。
    3. 正确安装:确保电阻网络正确安装,避免物理损伤或接触不良。

    兼容性和支持


    该系列产品具有良好的兼容性,可与多种电子元器件和设备配合使用。厂商提供了详细的包装方法、焊锡条件和安全注意事项等资料,以确保最佳的使用效果。如有任何疑问,建议联系厂商获取技术支持。

    常见问题与解决方案


    1. 问题:电阻值超出允许范围。
    解决方案:检查焊接工艺是否符合要求,重新焊接。

    2. 问题:电阻网络过热。
    解决方案:降低工作电压或增加散热措施。

    总结和推荐


    综上所述,这款厚膜芯片电阻网络具有高密度集成、高效放置、广泛的应用范围及良好的兼容性等显著优势。适用于各种需要稳定电阻值的电子设备中。因此,强烈推荐使用该系列产品。

EXB-S8V390J参数

参数
电阻值 39Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
单个电阻功率 100mW
电阻器匹配率漂移 -
引脚数量 -
电阻匹配比 -
长*宽*高 5.08mm*2.2mm*900μm
通用封装 2009
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EXB-S8V390J厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXB-S8V390J数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXB-S8V390J EXB-S8V390J数据手册

EXB-S8V390J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1261 ¥ 1.0722
5000+ $ 0.1205 ¥ 1.0243
10000+ $ 0.1142 ¥ 0.971
库存: 12500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 2680.5
