EXB2HV820JV

产品分类: 网络阵列电阻
厂牌: PANASONIC
产品描述: 82Ω ±5% ±200ppm/℃ 62.5mW 1506 贴片安装 3.8mm*1.6mm*550μm
供应商型号: AV-A-PICEXB2HV820JV
供应商: Avnet
标准整包数: 5000

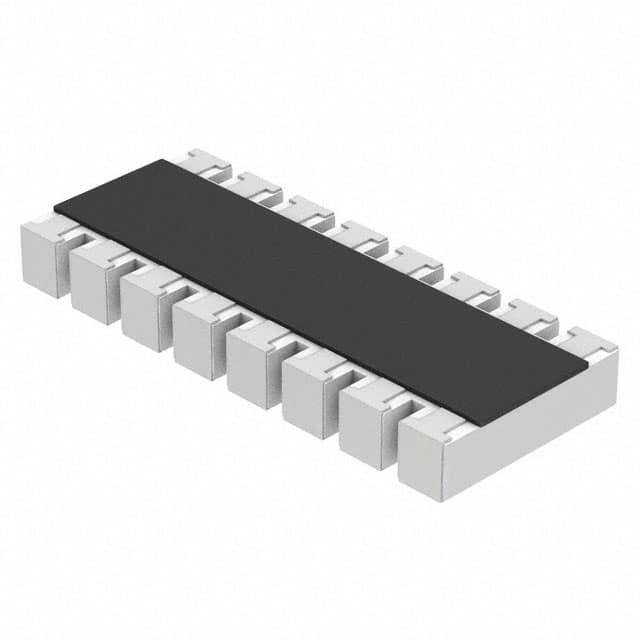

PANASONIC 网络阵列电阻 EXB2HV820JV

EXB2HV820JV概述


    产品简介


    本产品为芯片电阻阵列(Chip Resistor Array),主要用于电子设备中的电路调节和控制。根据型号不同,单个芯片可以集成多个电阻,以适应不同的设计需求。这些电阻阵列广泛应用于各种电子设备中,如音频视频设备、家用电器、办公设备、信息通讯设备等。

    技术参数


    以下是电子元器件的主要技术规格和性能参数:
    | 规格 | 值 |

    | 额定功率 | 0.031 W 至 0.1 W |
    | 最高额定电压 | 25 V 至 200 V |
    | 电阻范围 | 1 Ω 至 1 MΩ |
    | 温度系数 | ±200 ppm/℃ |
    | 工作温度范围 | –55°C 至 +125°C |
    | 级别 | AEC-Q200 Grade 1 |
    | 封装方式 | Embossed Carrier Taping, Punched Carrier Taping |

    产品特点和优势


    - 高密度集成:例如,EXB14V型号在一个0.8 mm × 0.6 mm大小的芯片中集成了两个电阻。
    - 提高放置效率:相比普通的扁平电阻,此系列芯片电阻阵列的放置效率可提升两倍至八倍。
    - 可靠性:满足IEC 60115-9、JIS C 5201-9、EIAJ RC-2129标准,同时通过AEC-Q200认证,适合汽车应用。

    应用案例和使用建议


    应用案例
    EXB系列芯片电阻常用于消费类电子产品、工业自动化设备、通信设备等。例如,在音频设备中,它们可以作为音量调节器来实现精确的阻值调整;在智能家居设备中,它们可以用于温控系统,确保准确的温度控制。
    使用建议
    - 在安装时要避免机械应力对电极和保护涂层造成损伤。
    - 根据不同的应用条件,检查并优化电路板和周围组件的散热情况。
    - 对于高频电路的应用,应在使用前仔细验证电气特性。

    兼容性和支持


    本系列产品具有良好的兼容性,可用于多种电子设备中。如有任何技术支持需求,用户可以直接联系制造商获得帮助。

    常见问题与解决方案


    - 问题1:产品是否可以承受高温?
    解答:根据测试,本产品在最高125°C的工作温度下仍能保持稳定的性能。

    - 问题2:是否需要特殊清洁剂?
    解答:不推荐使用含卤素的活性助焊剂或水溶性助焊剂,因为它们可能影响产品的性能和可靠性。建议使用适当的清洗剂,并注意不留水渍。

    总结和推荐


    综上所述,EXB系列芯片电阻阵列凭借其高集成度、高可靠性和广泛应用的优势,是市场上非常具有竞争力的产品。建议在相关电子设备的设计中考虑选用这一产品,特别是对于需要高度集成和可靠性的应用场景。

EXB2HV820JV参数

参数
电阻值 82Ω
电阻个数 -
精度 ±5%
温度系数 ±200ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 62.5mW
电阻器匹配率漂移 -
长*宽*高 3.8mm*1.6mm*550μm
通用封装 1506
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EXB2HV820JV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EXB2HV820JV数据手册

厂牌 PDF简要描述 下载
PANASONIC 网络阵列电阻 PANASONIC EXB2HV820JV EXB2HV820JV数据手册

EXB2HV820JV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0743 ¥ 0.6576
15000+ $ 0.0737 ¥ 0.6519
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3288
直接购买
加入购物车
