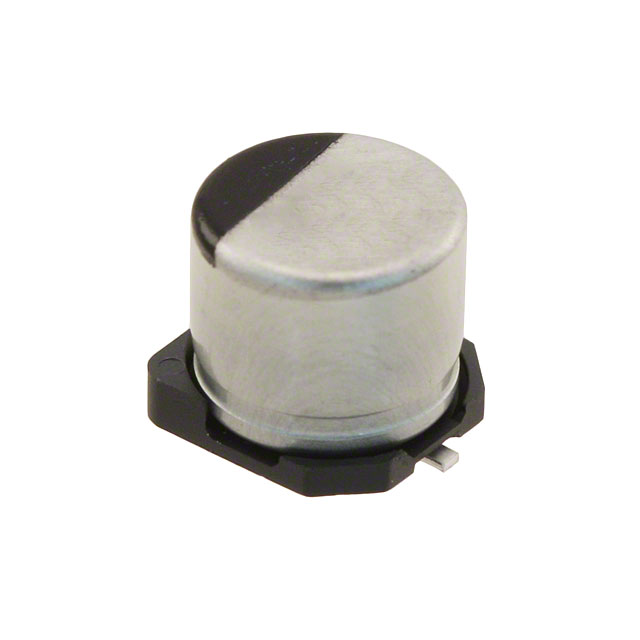

EEH-ZC1J100P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 10μF 63V ±20% 120mΩ 4000h@ 125°C 70mA@ 100Hz,700mA@ 100kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: 667-EEH-ZC1J100P
供应商: Mouser
标准整包数: 1
PANASONIC 铝电解电容 EEH-ZC1J100P

EEH-ZC1J100P概述

    # Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 技术文档解析

    产品简介


    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors 是一款基于导电聚合物技术的铝电解电容器,具有卓越的性能和广泛应用。此产品主要通过导电聚合物作为阴极材料,在高温、高可靠性的场景中表现出色。其典型应用场景包括计算机、工业设备、通信系统和汽车电子等领域。
    产品提供多种额定电压(25V DC 至 80V DC),电容范围为 10 μF 至 330 μF,具有低等效串联电阻(ESR)和高纹波电流能力,能承受极端的工作条件。

    技术参数


    以下是根据技术手册整理的产品关键参数:
    工作环境
    - 工作温度范围:-55°C 至 +125°C
    - 耐久性:
    - Endurance 1:125°C,4000 小时,额定纹波电流不超过额定电压
    - Endurance 2:125°C,3000 小时,额定纹波电流不超过额定电压
    - DC 泄漏电流:≤0.01 CV 或 3 μA(取较大值)
    电气特性
    - 等效串联电阻(ESR):最低可达 20 mΩ(具体型号因容量不同有所差异)
    - 损耗因子(tan δ):在 +20°C 条件下,通常低于 0.08
    - 额定纹波电流(100 kHz / +125°C):依据电容值不同,可高达数百 mA RMS
    - 电压等级:25V DC 至 80V DC
    - 容量公差:±20%(120Hz/+20°C)
    尺寸与包装
    - 尺寸代码(如 D、F、G 等)对应直径和长度范围,单位为 mm。
    - 标准包装:每盒 500 至 1000 只不等,部分振动防护产品另有特殊包装要求。

    兼容性
    - 符合行业标准:AEC-Q200 和 RoHS 认证。

    产品特点和优势


    1. 高可靠性:能够在极端温度条件下长期稳定运行,满足工业级需求。
    2. 低 ESR 和高纹波电流能力:适合高频应用场景,提高系统效率。
    3. 宽泛的电压和容量选择:覆盖从低到高的电压需求,适应多种电路设计。
    4. 防振设计:针对振动环境,可提供特殊型号以增强耐用性。
    5. 环保合规:符合 AEC-Q200 和 RoHS 标准,减少对环境的影响。

    应用案例和使用建议


    典型应用场景
    - 工业自动化控制:用于电机驱动电路和电源滤波模块。
    - 汽车电子:车载音响、动力管理系统中的稳压模块。
    - 通信设备:服务器、路由器中的电源模块。

    使用建议
    1. 在高温环境中,确保电容器工作在规定的耐久性测试条件下,避免过载。
    2. 配套防震结构的设计,以减少机械振动对电容器的影响。
    3. 根据电路需求合理选择电压和容量匹配的产品型号。

    兼容性和支持


    - 该产品可与主流 PCB 设计和贴片机兼容,满足自动化生产的需求。
    - 厂商提供详细的技术支持,包括样品申请、定制化服务和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量衰减超过初始值的 200% | 检查是否超出了耐久性试验的条件或超出工作温度范围。 |
    | 等效串联电阻过高 | 检查焊接质量及散热设计,确保良好的热管理。 |
    | 出现漏电现象 | 核实是否达到初始限制条件,更换后检查存储条件。 |

    总结和推荐


    综上所述,这款 Conductive Polymer Hybrid Aluminum Electrolytic Capacitor 非常适合需要高性能、高可靠性和宽温区工作的应用场合。其独特的导电聚合物技术、卓越的电气特性和广泛的适用范围使其在市场上具有显著的竞争优势。强烈推荐该产品用于高要求的工业和汽车电子项目。
    如果您对我们的产品有任何疑问或需要进一步的支持,请随时联系我们的技术支持团队!

EEH-ZC1J100P参数

参数
电容值 10μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 120mΩ
工作寿命 4000h@ 125°C
纹波电流 70mA@ 100Hz,700mA@ 100kHz
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

EEH-ZC1J100P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEH-ZC1J100P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEH-ZC1J100P EEH-ZC1J100P数据手册

EEH-ZC1J100P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.4715 ¥ 3.9842
100+ $ 0.352 ¥ 2.9744
500+ $ 0.2668 ¥ 2.2541
1000+ $ 0.2419 ¥ 2.0442
2000+ $ 0.2171 ¥ 1.8343
5000+ $ 0.2009 ¥ 1.6974
10000+ $ 0.1911 ¥ 1.6148
25000+ $ 0.1901 ¥ 1.6059
库存: 2025
起订量: 1 增量: 1
