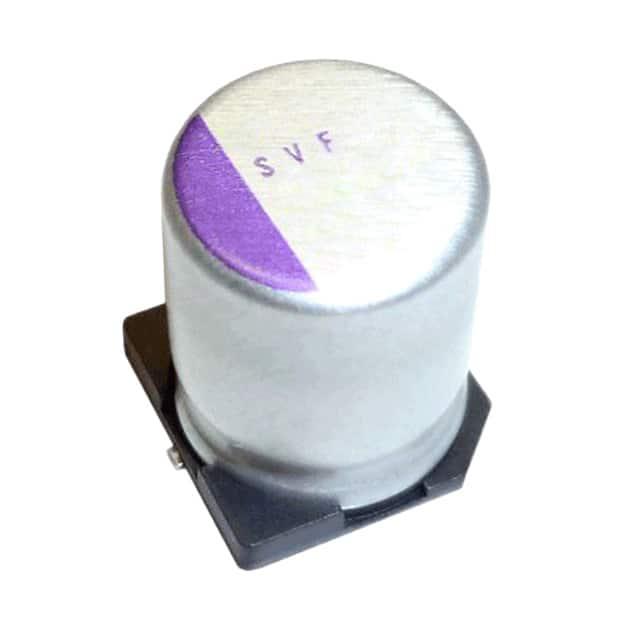

35SVF22M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 35V ±20% 35mΩ 1000h@ 125°C 41mA@ 120Hz,820mA@ 100kHz 贴片安装 6.6mm*6.6mm*6mm
供应商型号: 2759074
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 35SVF22M

35SVF22M概述

    导电聚合物铝固体电容器技术手册

    产品简介


    导电聚合物铝固体电容器(SVF系列)是一种高性能、高可靠性的电子元器件。该系列电容器适用于多种应用领域,如电源管理、计算机系统、通信设备、工业自动化等。其主要功能是提供稳定的电容值以满足各种电路的需求。

    技术参数


    - 工作电压范围: 16 V.DC 至 50 V.DC
    - 额定电容范围:
    - 16V: 10 μF 至 1000 μF
    - 20V: 27 μF 至 560 μF
    - 25V: 10 μF 至 330 μF
    - 35V: 10 μF 至 120 μF
    - 50V: 10 μF 至 68 μF
    - 容差: ±20%
    - 工作温度范围: -55°C 至 +125°C
    - 耐久性测试:
    - +125°C, 1000 h, 额定电压施加
    - 湿热测试: +60°C, 90%至95%,1000 h,无施加电压
    - RoHS合规,无卤素

    产品特点和优势


    - 高电压: 最大工作电压可达50V.DC
    - 大电容: 最大电容可达1000μF
    - 高可靠性: 通过严格的耐温性和湿热测试
    - 环保: RoHS合规,无卤素
    - 长寿命: 可在+125°C环境下工作1000小时

    应用案例和使用建议


    应用案例
    - 电源管理: 在开关电源中稳定输出电压,防止电压波动。
    - 计算机系统: 用于电源滤波,提高系统的稳定性和可靠性。
    - 通信设备: 确保信号传输的稳定性和质量。
    使用建议
    - 设计阶段: 考虑电容的工作温度和电压,确保选择合适的型号。
    - 安装: 确保正确的极性标记,避免反向安装导致损坏。
    - 维护: 定期检查电容器的外观和连接,确保没有过热或损坏现象。

    兼容性和支持


    该产品可与多种电路板和设备兼容。厂商提供了详细的安装和使用指南,并提供技术支持和售后服务,以确保客户能够正确使用和维护该产品。

    常见问题与解决方案


    1. 问题: 电容器在高温下失效。
    - 解决方案: 确认安装位置通风良好,避免长时间暴露在高温环境中。
    2. 问题: 电容器出现漏电流过大。
    - 解决方案: 检查电路设计,确保没有短路或过载情况。
    3. 问题: 电容器无法达到预期的电容值。
    - 解决方案: 检查是否超过了容许的工作条件,重新校准测量设备。

    总结和推荐


    该导电聚合物铝固体电容器具备出色的性能和可靠性,适用于多种高要求的应用场合。其高电压和大电容的特点使其在电源管理和工业控制等领域具有显著的优势。结合厂商提供的详细文档和技术支持,强烈推荐使用该产品。
    通过上述分析可以看出,这款导电聚合物铝固体电容器在技术和性能上均表现出色,是值得推荐的一款产品。

35SVF22M参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 35mΩ
纹波电流 41mA@ 120Hz,820mA@ 100kHz
工作寿命 1000h@ 125°C
长*宽*高 6.6mm*6.6mm*6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

35SVF22M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

35SVF22M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 35SVF22M 35SVF22M数据手册

35SVF22M封装设计

查看详情并下载
Symbol
Footprint
3D Model
