EEU-FS1K391

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 390μF 80V ±20% 10000h@ 105°C 1.35A@ 120Hz,1.8A@ 100kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: EEU-FS1K391
供应商: Master
标准整包数: 200

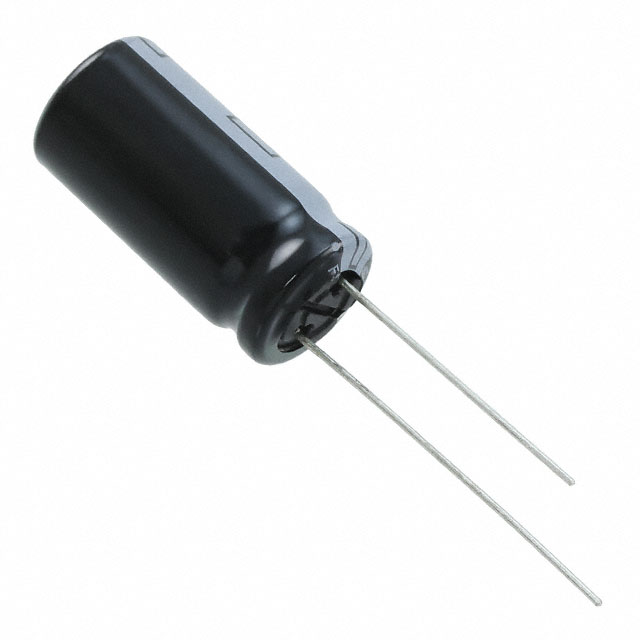

PANASONIC 铝电解电容 EEU-FS1K391

EEU-FS1K391概述

    铝电解电容器(径向引脚型)技术手册

    产品简介


    铝电解电容器(径向引脚型)是一种广泛应用于各类电子设备中的被动元件,主要用于滤波、耦合、去耦、储能及交流旁路等场合。本手册提供了该类型电容器的详细技术规格与应用指南,帮助用户更好地了解并合理选择使用。

    技术参数


    - 额定电压范围:6.3VDC 至 100VDC
    - 电容范围:27μF 至 10000μF
    - 电容容差:±20%(120Hz/+20°C)
    - 泄漏电流:I < 0.01 CV (μA) (2分钟后)
    - 损耗因子(tan δ):最大值为0.22(6.3VDC),随额定电压上升而递减
    - 端子寿命:在105°C条件下可承受5000小时至10000小时
    - 阻抗:随频率变化,不同型号数据见下表
    - 纹波电流:纹波电流能力随温度变化,不同型号数据见下表
    - 产品特点:低ESR、小型化设计、符合RoHS标准、生产国为马来西亚

    产品特点和优势


    - 低ESR(等效串联电阻):相较于系列FR减少了1个尺寸,能够降低电能损耗,提高效率。
    - 耐久性强:可在105°C下工作5000到10000小时,具有良好的高温稳定性。
    - 环保:所有型号均符合RoHS标准,对环境友好。
    - 质量保证:马来西亚制造,品质稳定可靠。

    应用案例和使用建议


    - 电源滤波:利用其大容量和较低ESR的特性,可以有效滤除直流电源中的纹波和噪声。
    - 信号耦合:适用于模拟和数字电路中信号传输的耦合与解耦。
    - 储能和能量释放:在高频开关电源中作为储能元件,用于能量存储和快速释放。
    - 使用建议:在使用过程中应注意散热,避免长时间高负荷运行导致电容器过热。定期检查和更换以保持最佳性能。

    兼容性和支持


    - 兼容性:此型号电容器具有较高的纹波电流处理能力和较宽的工作温度范围,能较好地适应各种电子设备的需求。
    - 厂商支持:购买前请咨询厂家获取最新的技术规格。如有安全问题,请立即联系售后支持。

    常见问题与解决方案


    - Q: 电容器在长时间工作后出现故障?
    - A: 检查是否超过了电容器的最大工作温度或纹波电流限制。确保散热良好,并且定期检查电容器的性能。
    - Q: 电容器外观有异常?
    - A: 检查是否有漏液现象,这可能表明电容器已经失效,应及时更换。
    - Q: 如何判断电容器是否正常工作?
    - A: 可通过测量其电容值和阻抗来判断,具体方法参照手册提供的测试步骤。

    总结和推荐


    综上所述,铝电解电容器(径向引脚型)具有高耐久性、低ESR和良好的环境适应性,是电子设备中不可或缺的重要元件。无论是在电源管理、信号处理还是储能方面,都表现出色。因此,强烈推荐给需要高性能电容器的各类电子设备制造商和工程师。购买时请确认型号参数和工作条件符合需求,并遵循正确的安装和维护方法,以充分发挥其效能。

EEU-FS1K391参数

参数
电容值 390μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.35A@ 120Hz,1.8A@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEU-FS1K391厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FS1K391数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FS1K391 EEU-FS1K391数据手册

EEU-FS1K391封装设计

查看详情并下载
Symbol
Footprint
3D Model
