首页  >  产品百科  >  EEE-2AA4R7P

EEE-2AA4R7P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 4.7μF 100V ±20% 2000h@ 85°C 136mA@ 10kHz,80mA@ 120Hz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号:
供应商:
标准整包数: 0

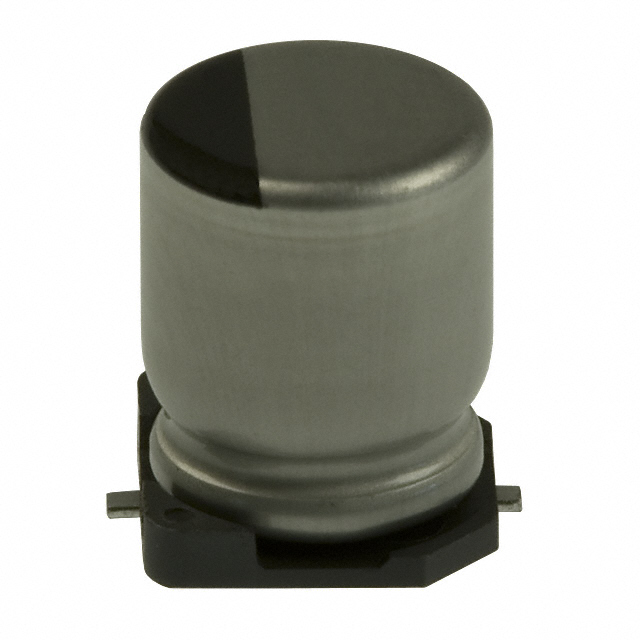

PANASONIC 铝电解电容 EEE-2AA4R7P

EEE-2AA4R7P概述

    铝电解电容器(S系列)技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电容器,主要用于滤波、旁路、耦合、储能等用途。该系列产品包括单极性和双极性两种类型,具有高容量和良好的温度稳定性。铝电解电容器适用于多种电路设计,尤其适合需要稳定电压和电流的应用场景。

    2. 技术参数


    - 容值范围:0.1 µF 至 1500 µF
    - 额定电压范围:4 V.DC 至 100 V.DC
    - 耐温范围:-40°C 至 +85°C
    - 额定工作电压下的耐久性:85°C 下 2000 小时
    - 最大纹波电流:随型号不同,最大可达380 mA rms(120 Hz, +85°C)
    - 阻抗比(120 Hz, -25°C / +20°C):最高743222233
    - 初始值变化:最大±20%
    - 直流泄漏电流:最大0.01 CV 或3 μA(2分钟后)

    3. 产品特点和优势


    - 高耐久性:能够在高温下运行2000小时而性能保持稳定。
    - 防振动设计:根据需求提供防振动设计版本。
    - RoHS指令合规:符合环保标准。
    - 低电阻率:提供高效率和低损耗。
    - 可靠性高:通过严格的质量控制和测试,确保长期稳定运行。

    4. 应用案例和使用建议


    - 音频设备:用于电源滤波和平滑处理。
    - 电源管理:在开关电源中作为储能元件。
    - 汽车电子:在发动机控制系统中进行能量存储和稳定输出。
    使用建议:
    - 确保铝电解电容器在规定的额定电压和温度范围内使用,以延长使用寿命。
    - 考虑使用更大直径的电容器以提高可靠性,特别是对于新设计。

    5. 兼容性和支持


    - 兼容性:铝电解电容器通常与多数电子设备和电路板兼容。
    - 技术支持:厂商提供详细的安装指导和技术支持,包括焊接工艺和热稳定性方面的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器寿命短 | 检查工作电压和温度,确保在规定范围内运行。 |
    | 电容器出现爆裂 | 立即断开电源并检查安装环境,避免过热。 |
    | 电容器失效 | 检查电路设计是否合理,确保纹波电流不超过电容器的额定值。 |

    7. 总结和推荐


    铝电解电容器以其高容量、良好的耐温性能和高可靠性在多个领域广泛应用。特别是在需要大容量和良好稳定性的地方表现尤为出色。建议在选择时仔细考虑其工作条件和额定值,以确保最佳性能和长寿命。综合来看,该系列产品是值得推荐的高性能电子元件。
    以上是对铝电解电容器(S系列)的技术手册内容的整理和总结,希望对您的产品选择和应用有所帮助。

EEE-2AA4R7P参数

参数
电容值 4.7μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 136mA@ 10kHz,80mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

EEE-2AA4R7P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-2AA4R7P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-2AA4R7P EEE-2AA4R7P数据手册

EEE-2AA4R7P封装设计

查看详情并下载
Symbol
Footprint
3D Model
