首页  >  产品百科  >  EEAGA1H4R7B

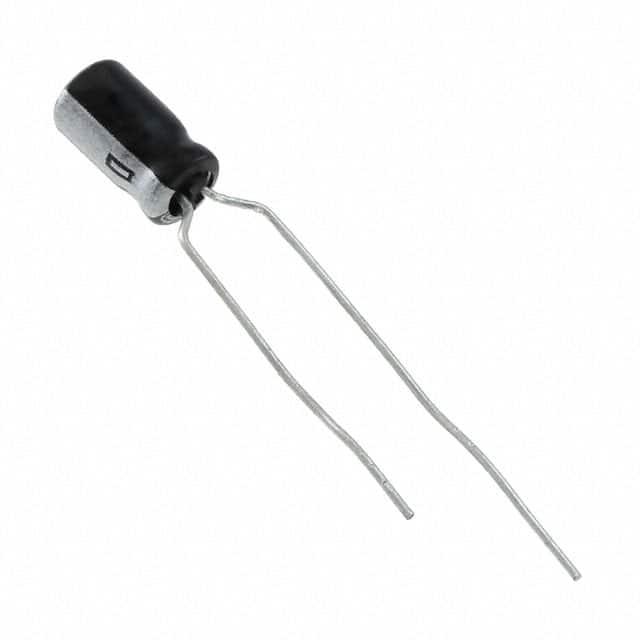

EEAGA1H4R7B

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 4.7μF 50V ±20% 1000h@ 105°C 26mA@ 120Hz,40.3mA@ 100kHz 通孔安装 4mm*7mm*7mm
供应商型号:
供应商:
标准整包数: 0
PANASONIC 铝电解电容 EEAGA1H4R7B

EEAGA1H4R7B概述

    铝电解电容器(径向引线型)技术手册

    1. 产品简介


    铝电解电容器(径向引线型)是一种广泛应用的电容元件,主要用于直流和低频交流电路中。该类型电容器具有径向引线设计,便于安装和焊接,适用于各种电子设备,如电源管理、驱动控制、信号处理等领域。

    2. 技术参数


    - 频率校正因子(ripple current):0.85(60 Hz)到1.55(100 kHz)
    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:10 V.DC至50 V.DC
    - 电容范围:1.5 µF至220 µF
    - 电容公差:±20%(120 Hz/+20°C)
    - 泄漏电流:I < 0.01 CV 或 3 µA(2分钟后)
    - 介质损耗因数(tan δ):见附录特征列表
    - 耐久性测试:1000小时后,电容变化±20%,tan δ增加不超过初始限值,直流漏电流保持不变
    - 存储寿命:105°C ±2°C下储存1000小时后,在20°C恢复后满足耐久性标准(电压处理)

    3. 产品特点和优势


    - 径向引线设计:便于焊接和安装,提高可靠性。
    - 宽广的工作温度范围:可在-55°C至+105°C之间稳定工作,适应多种恶劣环境。
    - 高可靠性:通过严格的耐久性测试,确保长期稳定运行。
    - 环保材料:符合RoHS标准,无有害物质。

    4. 应用案例和使用建议


    - 电源滤波:用于稳压电源输出端,减少电压纹波,提高电源稳定性。
    - 直流滤波:适用于驱动电路中的直流滤波,减少纹波电压的影响。
    - 信号耦合:在信号传输过程中作为耦合电容,隔离直流分量。

    建议使用前进行详细的电气参数测试,确保所选电容器与电路需求相匹配。此外,安装时应考虑环境温度和振动因素,避免电容器受潮和过热。

    5. 兼容性和支持


    本产品可与其他标准电子元件兼容,如电阻器、二极管和电感器。制造商提供全面的技术支持,包括产品选型、应用指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致电容器失效 | 确保工作温度在-55°C至+105°C范围内,选择合适型号以适应极端温度条件。|
    | 漏电流过大 | 检查电容器是否存在短路或过度加热的情况,重新焊接并保证良好的接触。|

    7. 总结和推荐


    综上所述,该铝电解电容器(径向引线型)具有优异的性能和广泛的应用领域。推荐在需要高可靠性且对工作温度有要求的电路中使用。为确保最佳效果,建议购买前咨询厂家获取最新技术参数。

EEAGA1H4R7B参数

参数
电容值 4.7μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 26mA@ 120Hz,40.3mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 4mm*7mm*7mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

EEAGA1H4R7B厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEAGA1H4R7B数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEAGA1H4R7B EEAGA1H4R7B数据手册

EEAGA1H4R7B封装设计

查看详情并下载
Symbol
Footprint
3D Model
