6SVPC330M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 6.3V ±20% 17mΩ 2000h@ 105°C 169.5mA@ 120Hz,3.39A@ 100 kHz 贴片安装 6.6mm*6.6mm*6mm
供应商型号: 26M-6SVPC330M
供应商: 云汉优选
标准整包数: 1

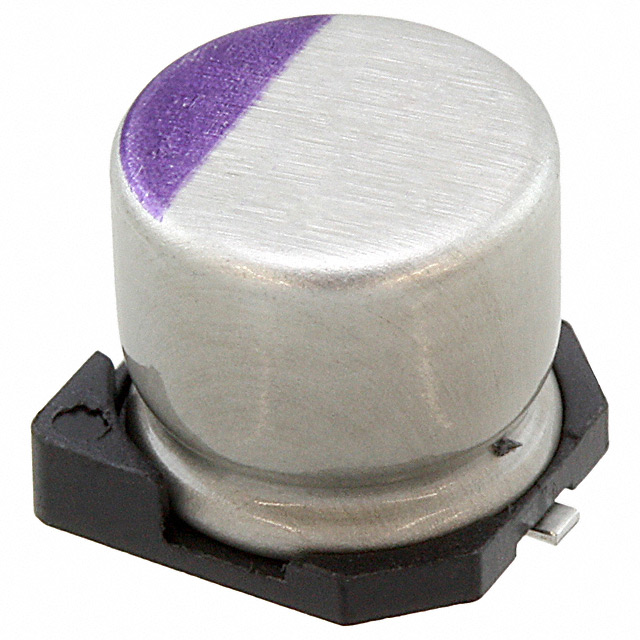

PANASONIC 铝电解电容 6SVPC330M

6SVPC330M概述

    导电聚合物铝固态电容器技术手册

    产品简介


    导电聚合物铝固态电容器是一种高性能的电容器,广泛应用于各类电子设备中。它们的主要特点是低等效串联电阻(ESR)、高电容值和良好的热稳定性。这些特性使得它们在电源管理和电压稳定方面表现出色,适用于通信设备、计算机主板、汽车电子系统等多种应用场景。

    技术参数


    | 参数 | 规格 |

    | 等效串联电阻(ESR) | 最大9 mΩ |
    | 额定电容范围 | 39 μF 至 2700 μF |
    | 工作温度范围 | -55 ℃ 至 +105 ℃ |
    | 尺寸代码 | B6, C6, E7, E12, F12 |
    | 工作电压范围 | 2.5 V.DC 至 16 V.DC |
    | 容量公差 | ±20 % |
    | 额定电压 | 2.5 V.DC 至 16 V.DC |
    | 损耗角正切(tan δ) | ≤ 150 % 初始限值 |
    | 温度变化率 | 在初始值±20 %内 |

    产品特点和优势


    导电聚合物铝固态电容器具备多种独特功能,例如低ESR和大电容范围,使其具有出色的电源滤波能力。此外,它们符合RoHS标准并无卤素,满足环保要求。由于其优越的性能,它们在恶劣环境下仍能保持稳定的性能,这使其在市场上具有强大的竞争力。

    应用案例和使用建议


    - 通信设备:导电聚合物铝固态电容器在通信设备中用于滤波和稳压,特别是在高频环境中表现出色。使用时需注意选择合适的额定电压和容量,确保满足设备需求。

    - 汽车电子:这些电容器被用于汽车引擎控制单元、安全系统等领域,它们需要具备在高温和振动环境下稳定工作的能力。在安装过程中需确保连接牢固,避免因接触不良导致的故障。
    - 工业控制系统:在工业控制系统的电源管理中,这些电容器能够提供稳定的电流输出。建议使用前进行充分的测试,以验证其是否适应特定的应用环境。

    兼容性和支持


    这些电容器具有广泛的兼容性,可与其他电子元器件和设备一起使用。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装和使用产品。如果您有任何疑问或问题,请随时联系技术支持部门。

    常见问题与解决方案


    - 问:如何解决ESR过高引起的问题?
    - 答:更换为更高规格的产品,如选择更低ESR的型号,或检查电路设计是否合理。
    - 问:如何处理高温下的电容容量下降问题?
    - 答:在高温环境中,电容的容量可能会降低。请在购买前了解应用环境的具体温度条件,并选择适合的产品。

    总结和推荐


    导电聚合物铝固态电容器凭借其出色的性能、低功耗和良好的热稳定性,成为众多电子产品中的优选组件。对于需要高稳定性和高性能的应用,我们强烈推荐使用此类电容器。它们在电源管理和电压稳定方面的卓越表现,使得在复杂的工作环境中也能可靠运行。因此,在选择适合您应用的电容器时,我们建议优先考虑这一系列的产品。

6SVPC330M参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 17mΩ
工作寿命 2000h@ 105°C
纹波电流 169.5mA@ 120Hz,3.39A@ 100 kHz
长*宽*高 6.6mm*6.6mm*6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

6SVPC330M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6SVPC330M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 6SVPC330M 6SVPC330M数据手册

6SVPC330M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1132
10+ ¥ 2.219
100+ ¥ 1.8757
500+ ¥ 1.6372
1000+ ¥ 1.3915
3000+ ¥ 1.2489
库存: 10223
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 3.11
