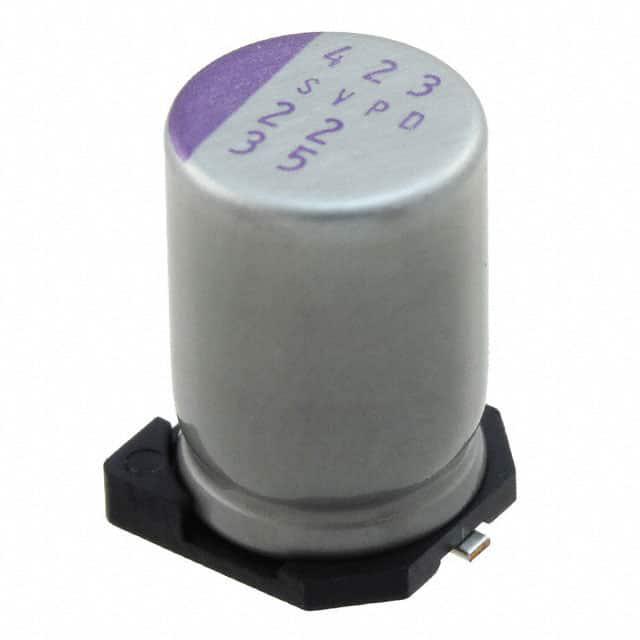

35SVPD22M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 35V ±20% 50mΩ 2000h@ 125°C 35mA@ 120Hz,700mA@ 100kHz 贴片安装 8.3mm*8.3mm*12mm
供应商型号: 2491820
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 35SVPD22M

35SVPD22M概述

    Conductive Polymer Aluminum Solid Capacitors

    1. 产品简介


    导电聚合物铝固态电容器是一种高性能电容器,特别适用于高可靠性要求的应用场合。这类电容器主要功能在于存储电荷并提供低阻抗路径。广泛应用于计算机、通信设备、汽车电子、医疗仪器及工业自动化等多个领域。

    2. 技术参数


    以下是该系列电容器的技术参数摘要:
    - 温度范围:-55°C 至 +125°C
    - 额定电压:10 V 至 35 V
    - 电容范围:10 μF 至 82 μF
    - 端子极性标记:负极标记(−)
    - 保证值:85°C 下的保质期为 85%,在 125°C 2000 小时内
    - 湿度耐受性:稳态湿热条件下的保质期为 85°C,80% 至 90%,1000 小时,无施加电压
    - 电气特性:
    - 容量变化:初始值的±20%
    - 损耗角正切(tan δ):不超过初始限制的200%
    - 直流漏电流:不超过初始限值(经过电压处理后)
    - 尺寸规格:根据具体型号有所不同
    - RoHS合规性:符合欧盟RoHS标准,无卤素

    3. 产品特点和优势


    - 高可靠性:具备出色的高温稳定性和长期使用寿命,尤其适合苛刻环境下的应用。
    - 低ESR:提供较低的等效串联电阻(ESR),确保高效的能量转换。
    - 宽电压范围:支持从10V到35V的不同电压需求。
    - 小型化设计:提供了多种封装尺寸选择,适合空间受限的应用。

    4. 应用案例和使用建议


    应用场景:
    - 计算机主板和服务器电源管理。
    - 通信设备中的滤波和耦合电路。
    - 汽车电子控制单元(ECU)。
    - 医疗器械中的电源管理和信号处理。
    使用建议:
    - 在极端温度环境下使用时,需考虑额外的散热措施。
    - 确保正确的电压和电流等级以避免过载和损坏。
    - 遵循制造商提供的组装和焊接指导以提高可靠性和延长寿命。

    5. 兼容性和支持


    这些电容器兼容市面上常见的表面贴装技术(SMT)。厂家提供了详细的文档和技术支持,包括焊接条件和带状规格说明。

    6. 常见问题与解决方案


    - 问题:温度过高导致容量下降
    - 解决方案:采用合适的散热措施,如增加散热片或改进气流设计。

    - 问题:长时间使用后漏电流增大
    - 解决方案:定期检查和更换电容器,确保其工作在安全的工作范围内。

    - 问题:出现过压情况
    - 解决方案:确保电容器不超出其额定电压范围,适当配置过压保护装置。

    7. 总结和推荐


    综上所述,这款导电聚合物铝固态电容器凭借其高可靠性、稳定的电气特性和广泛的适用范围,在许多高要求应用中表现出色。我们强烈推荐此产品用于需要长期稳定性和卓越性能的应用场景。
    以上内容基于所提供的数据表进行整理和概括,详细信息请参考完整的制造商技术手册。

35SVPD22M参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 50mΩ
纹波电流 35mA@ 120Hz,700mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 8.3mm*8.3mm*12mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
