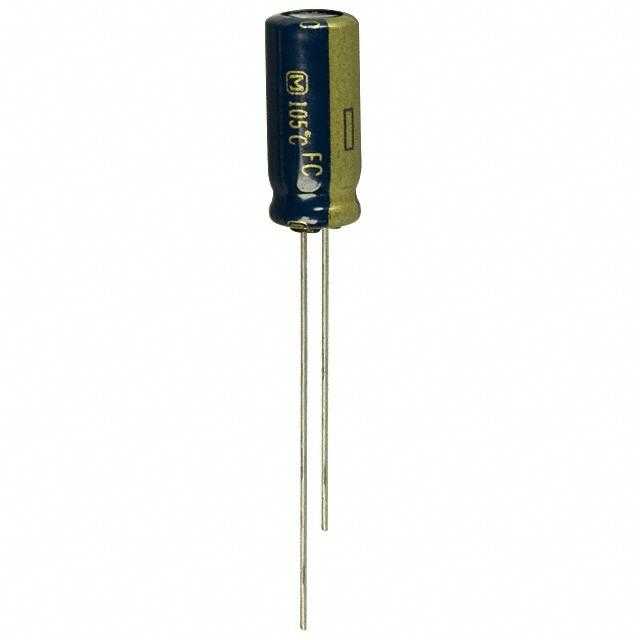

EEU-FC0J331

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 6.3V ±20% 1000h@ 105°C 260mA@ 120Hz,400mA@ 100kHz 通孔安装 6.3mm*15mm*15mm
供应商型号: EEU-FC0J331
供应商: Master
标准整包数: 200
PANASONIC 铝电解电容 EEU-FC0J331

EEU-FC0J331概述


    产品简介


    本篇技术手册介绍的是铝电解电容器(型号:FC),这是一种广泛应用于各种电子设备中的基本组件。铝电解电容器的主要功能是储存电能并提供低阻抗通路。它们被广泛应用在电源供应电路、音频放大器、计算机系统、消费电子产品等领域,为这些设备提供了稳定的电源供应和良好的电气性能。

    技术参数


    主要技术规格
    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3 V.DC 至 100 V.DC
    - 标称容量范围:2.2 μF 至 15000 μF
    - 容差:±20%
    - 直流漏电流:I < 0.01 CV 或 3 μA(取较大者)
    - 损耗因子(tan δ)
    - 电压:6.3 V.DC 至 100 V.DC
    - 频率:120 Hz
    - 温度:+20°C
    工作环境
    - 最大工作温度:+105°C
    - 最大纹波电流值:不同型号根据具体规格有所不同
    耐久性
    - 寿命测试:经过 +105°C±2°C 的直流电压和纹波电流(总直流电压和纹波峰值电压不超过额定工作电压)处理后,在恢复到 20°C 时,电容器应符合以下要求:
    - 电容变化:初始测量值的 ±20%
    - 损耗因子:初始指定值的 200% 以内
    - 直流漏电流:初始指定值以内
    尺寸规格
    - 外形尺寸:不同型号和规格的尺寸有所不同,参见技术手册附录。

    产品特点和优势


    独特功能
    - 耐久性:105°C 条件下,1000 小时至 5000 小时的寿命。
    - 低阻抗:在高频环境下仍能保持较低的阻抗。
    - 符合行业标准:通过 AEC-Q200 认证,并且符合 RoHS 指令,确保产品质量和安全性。
    市场竞争力
    - 高耐久性和低阻抗使其适用于高可靠性需求的应用场景,如汽车电子、工业自动化等。
    - 广泛的应用范围使其成为电子设备设计中的优选组件之一。

    应用案例和使用建议


    实际应用场景
    - 电源供应电路:铝电解电容器用于平滑滤波和储能,特别是在需要大电容值的场合。
    - 音频放大器:低阻抗特性使其在音频放大器中具有出色的表现。
    - 计算机系统:为各种电路提供稳定电源,保障系统的正常运行。
    使用建议
    - 安装注意事项:确保安装过程中不施加过大的机械应力,避免损坏电容器。
    - 散热管理:在高温环境下使用时,注意做好散热措施,确保电容器在安全温度范围内工作。
    - 选择合适型号:根据实际应用的需求选择合适的电压、容量和尺寸,以确保最佳的性能表现。

    兼容性和支持


    兼容性
    - 该产品与其他大多数标准的电子元器件和设备兼容。但在特定应用中,如需要更高耐压或更大容量的情况,需仔细核对具体型号规格。
    支持和服务
    - 厂商提供详细的技术支持和售后维护服务。购买前请与厂家联系获取最新的技术规格和售后服务信息。

    常见问题与解决方案


    常见问题及解决方案
    - 问题1:电容器的耐温性能不足。
    - 解决方案:确认使用环境温度,选择适合温度范围的电容器型号。

    - 问题2:电容器出现漏电流异常。
    - 解决方案:检查电路连接是否正确,确保电容器接线无误;更换相同规格但质量更优的电容器。

    - 问题3:电容器的使用寿命缩短。
    - 解决方案:检查是否有过载现象,或散热不良,及时调整电路设计以延长电容器使用寿命。

    总结和推荐


    综上所述,该款铝电解电容器(型号:FC)在耐久性、低阻抗、符合行业标准等方面表现出色,能够满足多种应用场景的需求。特别是对于需要高可靠性和高性能的设备,它是极佳的选择。如果您正在寻找一款性能稳定、兼容性好的电容器,我们强烈推荐这款铝电解电容器。
    请注意,由于设计和规格可能会更改,请在采购和使用前咨询工厂以获取最新技术规格。同时,如遇任何安全问题,请立即联系厂商。

EEU-FC0J331参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 260mA@ 120Hz,400mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 6.3mm*15mm*15mm
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 散装

EEU-FC0J331厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC0J331数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC0J331 EEU-FC0J331数据手册
