EEE-1VA470WAP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 35V ±20% 1000h@ 85°C 119mA@ 10kHz,70mA@ 120Hz 贴片安装 6.6mm*6.6mm*5.4mm
供应商型号: EEE-1VA470WAP
供应商: Master
标准整包数: 1000

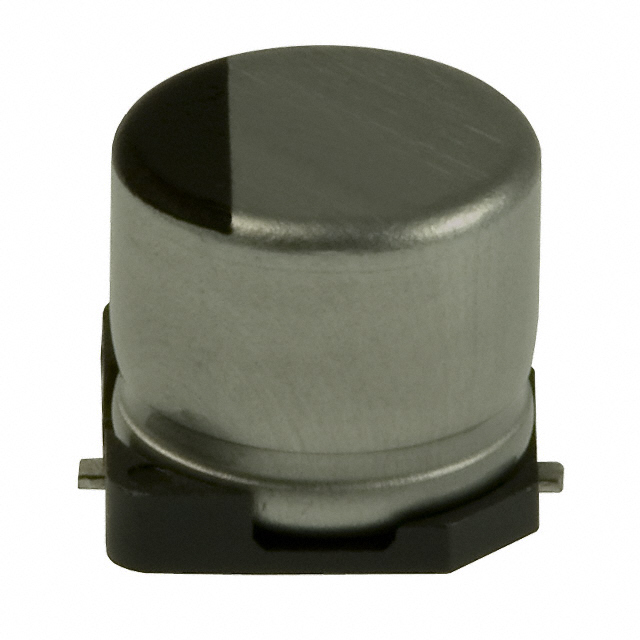

PANASONIC 铝电解电容 EEE-1VA470WAP

EEE-1VA470WAP概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,主要用于储存电能和稳定电路电压。它们广泛应用于电源管理、通信设备、汽车电子、工业自动化等领域。这类电容器具有较大的容量范围,从1μF到1500μF不等,适用于各种直流电压条件下的应用。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V DC 至 50V DC |
    | 容量范围 | 1μF 至 1500μF |
    | 容差 | ±20% (120Hz/20°C) |
    | 漏电流 | ≤ 0.01CV 或 3μA (2分钟后,取较大者) |
    | 纹波电流 | 120Hz/85°C |
    | tanδ (损耗角正切) | 120Hz/20°C |
    | 耐热性 | +85°C,2000小时 |
    | 振动防护 | 可选,最大加速度30G (直径8mm及以下) |
    | 符合标准 | RoHS认证 |

    产品特点和优势


    - 高可靠性:铝电解电容器经过严格的高温老化测试,在+85°C条件下运行2000小时仍能满足规格要求。
    - 振动防护:可选振动防护版本,提供更好的机械稳定性,尤其适合车载应用。
    - 符合环保要求:符合RoHS标准,不含对环境有害的物质。
    - 宽工作温度范围:从-40°C到+85°C的工作温度范围使其适应多种恶劣环境。

    应用案例和使用建议


    1. 电源管理:适用于各种直流电源模块,如开关电源、充电器等。
    2. 汽车电子:适合用于汽车点火系统、空调控制系统等对可靠性要求较高的场合。
    3. 通信设备:广泛应用于通信基站、路由器等通信设备中,提供稳定的电源支持。
    使用建议:
    - 在设计电路时,确保铝电解电容器的安装强度足够,特别是在振动防护型号中需要特别注意焊点的强度。
    - 在低温环境下使用时,需考虑电容器的容值变化,选择合适的型号以保证电路的正常工作。

    兼容性和支持


    - 本产品可与多种电子元器件和设备兼容,具体兼容信息请参考厂家提供的规格书。
    - 厂商提供技术支持和售后服务,针对不同需求提供定制服务和技术咨询。

    常见问题与解决方案


    1. 问:在高温环境下使用时,电容器会出现哪些问题?
    - 答:高温环境下,电容器的漏电流可能增大,影响电路稳定性。建议在设计时选择耐温等级更高的电容器,或者增加散热措施。
    2. 问:如何判断电容器是否达到使用寿命?
    - 答:定期检查电容器外观是否有膨胀、漏液等情况,同时监测电路性能变化,若出现异常应及时更换。

    总结和推荐


    铝电解电容器凭借其大容量、高可靠性等特点,在多种应用场景中表现出色。其振动防护版本更是为特殊应用提供了更多的保障。对于需要大容量电容器且对可靠性和稳定性有较高要求的应用场景,铝电解电容器是理想的选择。因此,我们强烈推荐在相关项目中选用此类电容器。

EEE-1VA470WAP参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 119mA@ 10kHz,70mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5.4mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-1VA470WAP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-1VA470WAP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-1VA470WAP EEE-1VA470WAP数据手册

EEE-1VA470WAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1083 ¥ 0.9009
3000+ $ 0.104 ¥ 0.8646
5000+ $ 0.1024 ¥ 0.8271
8000+ $ 0.0959 ¥ 0.7972
25000+ $ 0.092 ¥ 0.7534
50000+ $ 0.0906 ¥ 0.7421
100000+ $ 0.0893 ¥ 0.7309
150000+ $ 0.0893 ¥ 0.7309
库存: 6000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 900.9
直接购买
加入购物车
