首页  >  产品百科  >  ECA-2AM4R7

ECA-2AM4R7

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 4.7μF 100V ±20% 2000h@ 85°C 50mA@ 120Hz,85mA@ 10kHz 通孔安装 5mm*11mm*12mm
供应商型号: ECA-2AM4R7
供应商: Master
标准整包数: 600

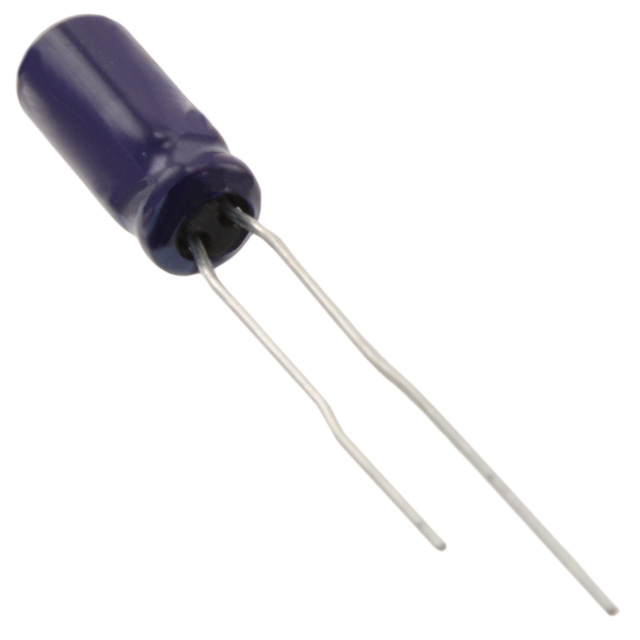

PANASONIC 铝电解电容 ECA-2AM4R7

ECA-2AM4R7概述

    铝电解电容器(径向引脚型)技术手册

    1. 产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电源电路、滤波电路和其他需要储能、去耦、平滑电压的应用场合。其主要功能是存储和释放电能,通过调整电容值来实现不同的电路设计需求。铝电解电容器以其高容量和良好的价格性能比在各类电子产品中得到广泛应用。

    2. 技术参数


    以下是本产品的主要技术规格和性能参数:
    - 温度范围:工作温度为-40°C至+85°C,储存温度为-25°C至+85°C。
    - 额定电压:分为两个系列:
    - 系列M:6.3 V.DC至100 V.DC
    - 系列V:160 V.DC至450 V.DC
    - 电容范围:2.2 µF至47,000 µF
    - 容差:±20%(120 Hz/+20 °C)
    - 漏电流:I < 0.01 CV 或 3 µA(两分钟后,以较大者为准)
    - 损耗因子(tan d):请参见特性列表
    - 纹波电流(120 Hz, +85 °C):最大值见特性列表
    - 寿命:85 °C下2000小时,之后电容器应符合初始值的±20%
    - RoHS合规:本产品符合RoHS标准

    3. 产品特点和优势


    本铝电解电容器具有以下显著特点和优势:
    - 长寿命:85 °C环境下经过2000小时耐久测试,依然保持优异性能。
    - 高可靠性:通过严格的品质控制流程,确保每个批次的产品均达到高标准。
    - RoHS合规:适用于全球范围内的环保要求。
    - 多种规格选择:涵盖多个额定电压和电容范围,满足不同应用场景的需求。

    4. 应用案例和使用建议


    铝电解电容器广泛应用于各种电源和信号处理电路中。例如,在开关电源中用于输出滤波和稳压,或者在音频放大器中作为耦合电容。为了最大化电容器的性能和寿命,建议:
    - 在安装时避免过热和机械应力,确保良好的散热条件。
    - 根据负载特性和应用要求选择合适的额定电压和电容值。
    - 定期检查并更换已达到寿命极限的电容器,以保证系统的稳定运行。

    5. 兼容性和支持


    本产品可以与其他常见的电子元件和设备兼容,具体兼容信息请参考相关数据手册。厂商提供技术支持和售后服务,如有任何问题,可随时联系制造商进行咨询和支持。

    6. 常见问题与解决方案


    1. 问:电容器如何避免损坏?
    - 答:避免电容器长时间处于高温环境中,确保散热良好。避免施加过高的电压或电流,以免造成内部电解质泄漏。

    2. 问:如何判断电容器寿命即将到期?
    - 答:观察电容器是否有膨胀、漏液或其他物理损伤迹象。定期测试电容值和漏电流,以确保电容器仍处于正常工作状态。

    3. 问:电容器的安装方向有什么要求?
    - 答:径向引脚型电容器通常没有特定的安装方向要求,但建议将负极端引脚朝向接地端,以确保安全和正确连接。

    7. 总结和推荐


    铝电解电容器以其高性价比和良好的性能在市场上备受青睐。该系列产品通过严格的质量控制和长期的使用寿命测试,表现出色。我们强烈推荐在需要储能和平滑电压的电子电路中使用这款产品。无论是在家用电器还是工业控制设备中,都能看到它的身影。

ECA-2AM4R7参数

参数
电容值 4.7μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 50mA@ 120Hz,85mA@ 10kHz
长*宽*高 5mm*11mm*12mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

ECA-2AM4R7厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ECA-2AM4R7数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC ECA-2AM4R7 ECA-2AM4R7数据手册

ECA-2AM4R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 0.0409 ¥ 0.3468
5000+ $ 0.0382 ¥ 0.3172
10000+ $ 0.0367 ¥ 0.3054
25000+ $ 0.0343 ¥ 0.2854
50000+ $ 0.0337 ¥ 0.2756
100000+ $ 0.0329 ¥ 0.2695
150000+ $ 0.0324 ¥ 0.2652
250000+ $ 0.0324 ¥ 0.2652
