EEEFT1V561AV

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 560μF 35V ±20% 60mΩ@ 100kHz 2000h@ 105°C 1.19A@ 100 kHz,833mA@ 120Hz 贴片安装 10.3mm*10.3mm*10.8mm
供应商型号: 3126802
供应商: 海外现货
标准整包数: 500

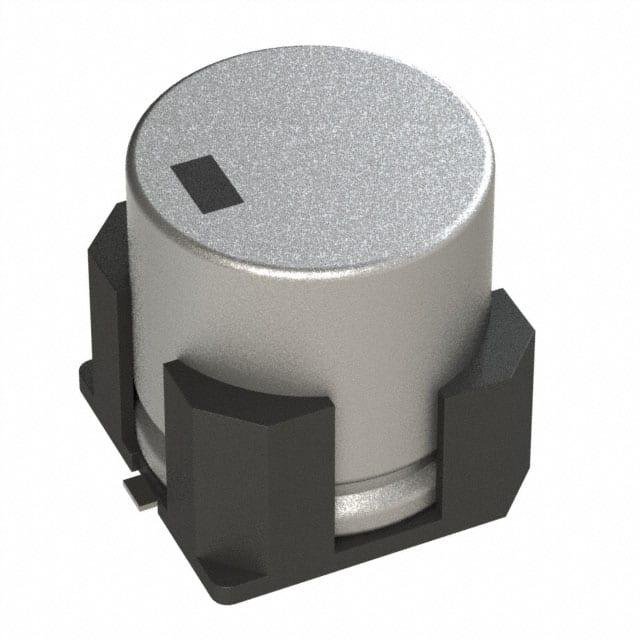

PANASONIC 铝电解电容 EEEFT1V561AV

EEEFT1V561AV概述

    Aluminum Electrolytic Capacitors: 技术手册解析

    产品简介


    铝电解电容器是用于各种电子电路中的关键组件,广泛应用于音频/视频设备、家用电器、计算机及办公设备、光学设备、测量仪器等领域。本手册介绍的产品采用表面贴装技术(SMT),具有小型化、低等效串联电阻(ESR)的特点,相比系列FK小一个尺寸,适用于高可靠性应用。

    技术参数


    | 参数 | 描述 |

    | 工作电压 | 6.3 V 至 50 V |
    | 容量范围 | 10 μF 至 2200 μF |
    | 容差 | ±20%(120 Hz / +20 ℃) |
    | 损耗角正切 | ≤ 初始限值(后缀“G”时 ≤ 300%) |
    | 泄漏电流 | ≤ 0.01 CV(μA)(在+20 ℃下存储2分钟后) |
    | 耐久性 | 在105 ℃环境下可耐受2000小时至5000小时(6.3 V时为3000小时) |
    | 端子接反标记 | 黑色 |
    | AEC-Q200认证 | 符合 |
    | RoHS认证 | 符合 |

    产品特点和优势


    本产品具备以下几点显著特点:
    - 小型化设计,相比系列FK缩小一个尺寸;
    - 低等效串联电阻(ESR);
    - 高温铅无铅回流焊适应性良好;
    - 符合AEC-Q200标准,可用于汽车电子领域;
    - 符合RoHS标准,环保无害。
    这些特点使其成为高可靠性应用的理想选择,如音频/视频设备、家用电器、计算机及办公设备等。

    应用案例和使用建议


    应用案例:
    - 电视、显示器及其他音频/视频设备中的滤波电容;
    - 冰箱、空调等家用电器的电源部分;
    - 计算机电源供应模块中的稳压滤波电容;
    - 医疗设备中的安全隔离电路。
    使用建议:
    - 确保正确安装,避免因端子接反导致损坏;
    - 在高温环境下使用时注意散热问题;
    - 根据具体应用需求选择合适的容量和电压等级;
    - 注意环境温度对电容的影响,确保在规定的工作温度范围内使用。

    兼容性和支持


    该产品与其他电子元器件及设备高度兼容,易于集成到现有系统中。厂商提供全面的技术支持和售后服务,包括详尽的产品文档、在线技术支持等,确保客户能够高效使用产品并获得满意的体验。

    常见问题与解决方案


    1. 问:电容容量变化问题如何解决?
    - 解答:在储存1000小时后重新校准电容值,确保在初始值的±30%以内(后缀"G"为±35%)。

    2. 问:如何处理电容泄露电流过大的情况?
    - 解答:检查焊接质量和电路板连接情况,必要时更换新的电容器。
    3. 问:电容在高温下工作会遇到什么问题?
    - 解答:遵循厂商提供的耐久性测试标准,在规定条件下使用可以有效避免高温引起的性能下降。

    总结和推荐


    综合来看,这款铝电解电容器凭借其高性能、可靠性和广泛的应用范围,是现代电子产品开发中的理想选择。我们强烈推荐使用这款产品,尤其是在需要高可靠性的场合,比如音频/视频设备、家用电器和计算机及办公设备等。此外,其良好的兼容性和厂家提供的全面支持也是选用此产品的加分项。

EEEFT1V561AV参数

参数
电容值 560μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 60mΩ@ 100kHz
工作寿命 2000h@ 105°C
纹波电流 1.19A@ 100 kHz,833mA@ 120Hz
长*宽*高 10.3mm*10.3mm*10.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEEFT1V561AV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEEFT1V561AV数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEEFT1V561AV EEEFT1V561AV数据手册

EEEFT1V561AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
