EEE-FP1C220AR

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 16V ±20% 360mΩ@ 100kHz 2000h@ 105°C 156mA@ 120Hz,240mA@ 100kHz 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: D-EEE-FP1C220AR
供应商: Future
标准整包数: 1000

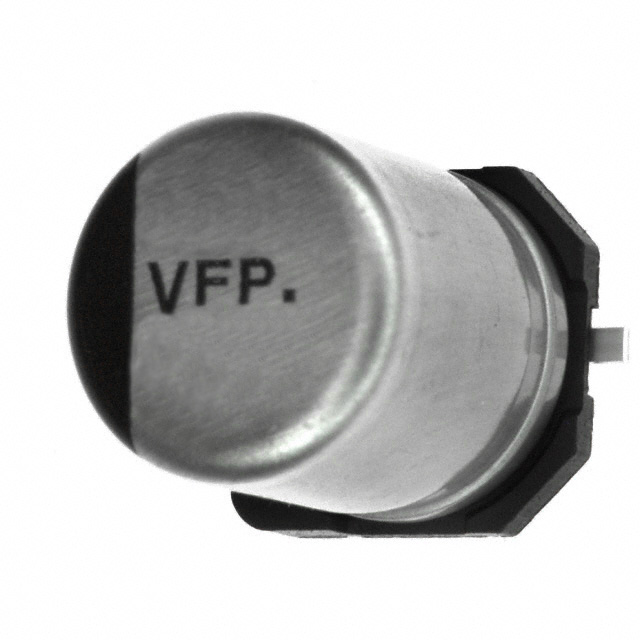

PANASONIC 铝电解电容 EEE-FP1C220AR

EEE-FP1C220AR概述


    产品简介


    铝电解电容器(SMD型)
    本产品为铝电解电容器,适用于表面贴装技术(SMT)。它们主要用于电子设备中存储和释放电荷,确保电路稳定运行。铝电解电容器以其高容量、低成本和长寿命而著称,广泛应用于消费电子产品、工业控制设备、汽车电子等领域。

    技术参数


    - 额定电压范围:6.3 V.DC至50 V.DC
    - 电容范围:10 μF 至 1800 μF
    - 容差:±20%
    - 漏电流:小于 0.01 CV 或 3 μA(取较大者)
    - 阻抗比(120 Hz时):在不同温度下有不同的变化(见附录图表)
    - 耐久性测试:在+105°C下施加额定工作电压2000小时后,满足以下限制:
    - 容量变化:初始值的±30%以内
    - tan δ 变化:初始值的200%以内
    - 直流泄漏电流:在初始限值内
    - 端子标记:采用黑色点标示无铅产品
    - 产品尺寸:依据型号的不同,尺寸代码为0D L A, B H I W P K等

    产品特点和优势


    - 低ESR:相比FK系列降低30%-50%
    - 高温耐久性:可承受105°C环境下的长期工作
    - 抗震能力:可定制抗震型号(08 mm及以上)
    - RoHS合规:符合欧盟RoHS指令要求
    - 长寿命:在极端条件下仍能保持良好性能
    - 兼容性:与多种设备和系统兼容

    应用案例和使用建议


    应用案例:铝电解电容器广泛应用于消费电子、汽车电子和工业控制系统中。例如,在电池管理系统的滤波电路中,这些电容器可以平滑电压波动,确保电路稳定。
    使用建议:
    - 在选择电容器时,根据具体应用的需求选择合适的电容值和额定电压。
    - 考虑到电容器的工作温度范围,确保工作环境符合产品规格。
    - 在焊接过程中遵循指定的回流焊曲线,以避免因热应力导致的损坏。

    兼容性和支持


    - 兼容性:铝电解电容器设计用于SMT工艺,与各种SMT生产线兼容。
    - 厂商支持:厂家提供全面的技术支持和维护服务,包括安装指导、故障排除和质保期后的维修服务。

    常见问题与解决方案


    - Q: 漏电流过大怎么办?
    - A: 检查电容器的封装是否完好,是否有明显的物理损伤。如若仍然存在,尝试更换电容器,或联系厂家技术支持。

    - Q: 电容器在高温环境下工作不稳定怎么办?
    - A: 确认电容器的额定工作温度范围,并检查是否超出此范围。必要时考虑使用耐高温型号或增加散热措施。
    - Q: 电容器容量不达标怎么办?
    - A: 验证安装正确无误,确保回流焊过程符合规范。若问题依旧,可能需要替换电容器。

    总结和推荐


    综合评估:该款铝电解电容器具备高性能、长寿命和良好的环境适应性,特别是在需要高容量和低ESR的应用场景中表现优异。其广泛的适用范围使其成为许多工业和消费电子产品中的理想选择。
    推荐:鉴于其优良的性能和广泛的应用范围,我们强烈推荐使用这款铝电解电容器。对于寻求高性能和高可靠性的电子产品制造商而言,这将是绝佳的选择。

EEE-FP1C220AR参数

参数
电容值 22μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 360mΩ@ 100kHz
纹波电流 156mA@ 120Hz,240mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FP1C220AR厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FP1C220AR数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FP1C220AR EEE-FP1C220AR数据手册

EEE-FP1C220AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0955 ¥ 0.8143
3000+ $ 0.092 ¥ 0.791
5000+ $ 0.09 ¥ 0.7813
10000+ $ 0.0869 ¥ 0.7543
20000+ $ 0.0829 ¥ 0.7139
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 814.3
