EEAGA1E220

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 22μF 25V ±20% 1000h@ 105°C 50mA@ 120Hz,77.5mA@ 100kHz 通孔安装 5mm*7mm*7mm
供应商型号: DV-30107929
供应商: 海外现货
标准整包数: 10

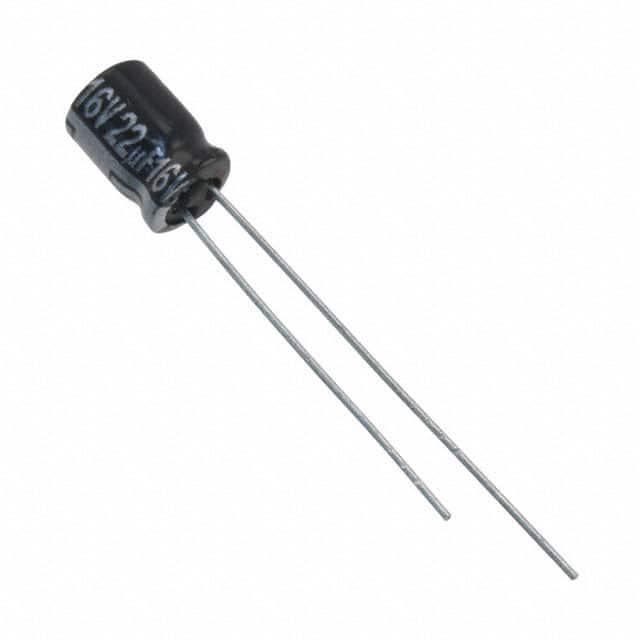

PANASONIC 铝电解电容 EEAGA1E220

EEAGA1E220概述

    电子元器件技术手册:铝电解电容器(径向引线型)

    1. 产品简介


    产品类型:铝电解电容器(径向引线型)
    主要功能:储存和释放电荷,适用于电源滤波、耦合、旁路等电路设计。
    应用领域:广泛应用于电源管理、通信设备、消费电子产品、汽车电子等领域。

    2. 技术参数


    - 额定电压范围:10V.DC 至 50V.DC
    - 电容范围:1.5 μF 至 220 μF
    - 电容公差:±20%
    - 泄漏电流:I < 0.01 CV 或 3 μA(在 2 分钟后)
    - 损耗因子(tan δ):见特性列表
    - 工作温度范围:-55 °C 至 +105 °C
    - 耐久性:105 °C 下 1000 小时
    - 频率校正因子:见附录
    - RoHS合规:符合

    3. 产品特点和优势


    - 高可靠性:耐高温和长时间工作的特性,保证在恶劣环境下稳定运行。
    - 高容量范围:从 1.5 μF 到 220 μF,满足多种应用需求。
    - 低泄漏电流:确保电容器长期保持充电状态。
    - 符合RoHS标准:无害化生产,绿色环保。
    - 宽广的工作温度范围:适用于多种工作环境,提高适应性。

    4. 应用案例和使用建议


    - 电源滤波:适用于直流电源的输出滤波,减少纹波电压。
    - 耦合:用于交流信号的传输,避免直流偏置。
    - 旁路:在高频信号下提供低阻抗通路。
    使用建议:
    - 确保电容器安装时散热良好,特别是在高温环境中。
    - 在选择合适的电容器时,需考虑其耐久性和电容公差。
    - 使用过程中定期检测电容器的状态,及时更换损坏的电容器以避免系统故障。

    5. 兼容性和支持


    - 兼容性:该电容器可与其他类型的电容器或电子元器件配合使用,但需注意额定电压和电容匹配。
    - 厂商支持:制造商提供详尽的技术文档和售后支持,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:电容器损坏导致设备无法正常工作。
    - 解决办法:检查电容器是否有明显的物理损坏或过度加热的迹象。如果存在,应及时更换新电容器。

    - 问题2:电容器的容量变化超出预期。
    - 解决办法:检查电容器的工作条件是否超出其额定范围。如果有必要,调整工作条件或更换更大容量的电容器。

    7. 总结和推荐


    该铝电解电容器具有优异的可靠性和广泛应用范围,适用于各种复杂环境。其高性能和稳定性使其在市场上具备显著的竞争优势。强烈推荐在需要高可靠性电容的应用中使用该产品。
    通过本文的详细介绍,希望能帮助用户更好地理解和使用铝电解电容器。

EEAGA1E220参数

参数
电容值 22μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 50mA@ 120Hz,77.5mA@ 100kHz
长*宽*高 5mm*7mm*7mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装
