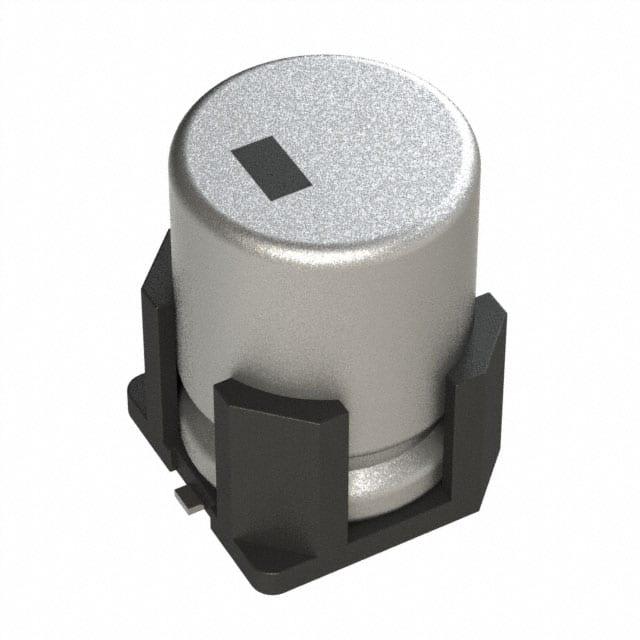

EEEFKE101XAV

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 25V ±20% 340mΩ@ 100kHz 2000h@ 105°C 182mA@ 120Hz,280mA@ 100kHz 贴片安装 6.6mm*6.6mm*8.3mm
供应商型号: 3126805
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 EEEFKE101XAV

EEEFKE101XAV概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用的电子元器件,特别适用于电源滤波、耦合、旁路及信号旁路等电路设计。本手册中的铝电解电容器具备高性能和高可靠性,具有低阻抗、小型化和抗震等特点。它们广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 耐温范围:-55℃ 至 +105℃
    - 额定电压范围:6.3V 至 35V
    - 电容范围:4.7 μF 至 1500 μF
    - 耐久性:105℃ 下2000小时
    - 阻抗(120 Hz):比FC系列低40%至60%
    - 漏电流:0.01 CV 或 3 μA(取较大值)
    - 容量变化:初始值的±30%
    - 介质损耗角正切(tan δ):初始值的200%
    - 抗焊锡热冲击:稳定后在20℃下符合规范要求

    产品特点和优势


    - 低阻抗:比同类FC系列电容器的阻抗低40%到60%,提高了电路效率。
    - 小型化:比FC系列电容器小30%到50%,便于紧凑布局。
    - 抗振动:可提供30G的抗震能力,适合高振动应用场合。
    - 标准认证:符合AEC-Q200和RoHS标准,确保产品的可靠性和环保性。

    应用案例和使用建议


    - 应用场景:适用于直流电源、音频放大器、工业控制系统等。
    - 使用建议:根据具体应用需求选择合适的电容器类型。例如,在需要高抗振动的应用中,应选用带抗震特性的型号。

    兼容性和支持


    - 兼容性:本手册中的铝电解电容器可以与其他同类型的电子元器件配合使用。
    - 支持和服务:提供全面的技术支持和售后保障,包括安装指南、故障排查等文档。

    常见问题与解决方案


    - 问题1:电容器容量不足
    - 解决方案:确认是否选择合适型号和规格的电容器,避免超载运行。
    - 问题2:电容器发热
    - 解决方案:检查电路设计是否合理,确保电容器在额定范围内运行。
    - 问题3:电容器失效
    - 解决方案:定期进行维护检查,注意电容器的工作环境温度和电流负载。

    总结和推荐


    综上所述,本手册中的铝电解电容器具有多种优良特性,如低阻抗、小型化和抗震等。这些特性使其成为各种应用场景的理想选择。我们强烈推荐在设计和制造过程中使用这些高性能电容器,以提升整体系统的可靠性和效率。
    请注意,以上内容基于提供的数据表整理而成,实际使用时请参考最新的技术手册和产品规范。

EEEFKE101XAV参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 340mΩ@ 100kHz
纹波电流 182mA@ 120Hz,280mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8.3mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEEFKE101XAV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEEFKE101XAV数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEEFKE101XAV EEEFKE101XAV数据手册

EEEFKE101XAV封装设计

查看详情并下载
Symbol
Footprint
3D Model
