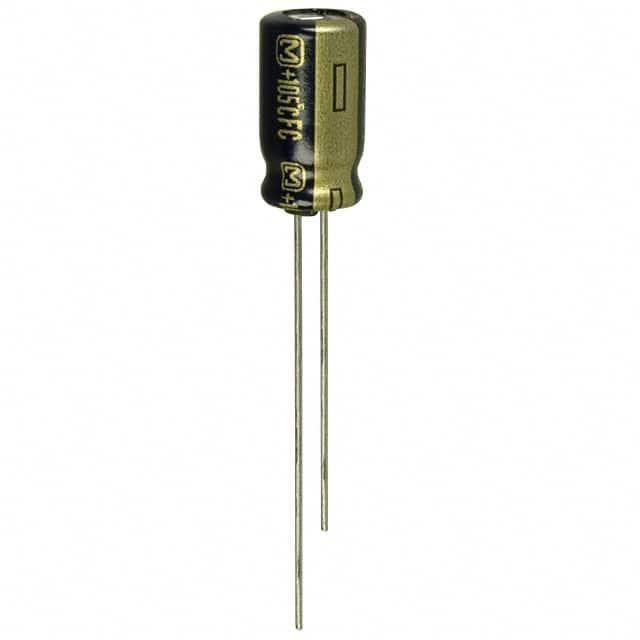

EEU-FC0J331S

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 6.3V ±20% 1000h@ 105°C 188.5mA@ 120Hz,290mA@ 100kHz 通孔安装 6.3mm*11.2mm*11.2mm
供应商型号: EEU-FC0J331S
供应商: Master
标准整包数: 200
PANASONIC 铝电解电容 EEU-FC0J331S

EEU-FC0J331S概述

    铝电解电容器 (FC系列) 技术手册

    产品简介


    铝电解电容器(FC系列)是广泛应用于电力电子设备中的重要元件。这些电容器的主要功能是存储和释放电能,适用于开关电源、滤波电路、逆变器等多种应用场景。其特点在于高耐久性、低阻抗以及符合行业标准,尤其适合要求严格的工业环境。

    技术参数


    1. 工作温度范围:-55°C至+105°C
    2. 额定电压范围:6.3 V.DC至100 V.DC
    3. 标称电容范围:2.2 μF至15000 μF
    4. 电容公差:±20%
    5. 直流漏电流:I < 0.01 CV 或 3 μA(两者取较大值)
    6. 损耗因子:根据不同的电压和频率范围有所不同
    7. 耐久性测试:在额定电压和+105°C±2°C下施加纹波电流,满足特定的容许变化率
    8. 存放寿命:在+105°C±2°C下无电压储存1000小时后,恢复到+20°C仍满足耐久性测试的要求

    产品特点和优势


    - 高耐久性:可承受高达105°C的工作温度,且具有长时间的耐久性,如1000小时到5000小时不等
    - 低阻抗:适用于高频电路,有效降低电路的阻抗,提高效率
    - AEC-Q200认证:确保产品质量符合汽车行业标准
    - RoHS指令符合:环保材料,符合欧盟的环保要求

    应用案例和使用建议


    - 开关电源:电容器在开关电源中的作用主要是滤波和平滑输出电压。建议在设计时充分考虑电容的额定电压和纹波电流的要求,以避免过热损坏。
    - 逆变器:用于储能和稳定电压,确保输出电压稳定。选择电容器时应优先考虑其耐温特性和耐久性。
    - 滤波电路:通过串联和并联的方式,实现不同频率的滤波效果。可以根据具体的应用需求选择合适的电容值。

    兼容性和支持


    这些电容器可以与各种类型的电路板和元器件配合使用,但需要确保电压、电流及温度等参数匹配。供应商提供了详尽的技术支持和售后服务,以确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    - 问题1:电容器工作时温度过高。
    - 解决方案:检查电路负载是否过大,导致电容器承受过大的纹波电流;适当增加散热措施或更换更大容量的电容器。

    - 问题2:电容器寿命短。
    - 解决方案:确保工作条件符合规定,特别是温度和电压不要超过额定范围;检查是否有频繁的充放电操作影响使用寿命。

    总结和推荐


    综合以上信息,铝电解电容器(FC系列)凭借其优异的耐温性能、低阻抗和AEC-Q200认证等特点,在工业应用中表现出色。我们推荐在高要求的电力电子设备中使用此类电容器,以确保系统的稳定性和可靠性。同时,也强烈建议在购买前咨询厂家以获取最新的技术规格。

EEU-FC0J331S参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 188.5mA@ 120Hz,290mA@ 100kHz
长*宽*高 6.3mm*11.2mm*11.2mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC0J331S厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC0J331S数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC0J331S EEU-FC0J331S数据手册

EEU-FC0J331S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.0904 ¥ 0.7656
2600+ $ 0.0822 ¥ 0.6833
5000+ $ 0.081 ¥ 0.6734
7600+ $ 0.0759 ¥ 0.6307
25000+ $ 0.0728 ¥ 0.5961
50000+ $ 0.0716 ¥ 0.5866
100000+ $ 0.0706 ¥ 0.578
150000+ $ 0.0706 ¥ 0.578
库存: 1600
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 153.12
