首页  >  产品百科  >  EEE-TK1C332AM

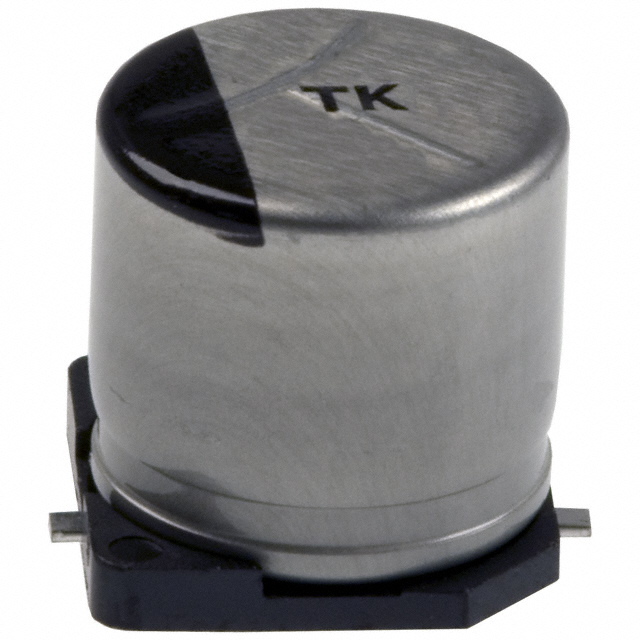

EEE-TK1C332AM

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 3.3mF 16V ±20% 75mΩ@ 100kHz 2000h@ 125°C 1.3A@ 100 kHz,975mA@ 120Hz 贴片安装 19mm*19mm*16.5mm
供应商型号: PCE4884CT-ND
供应商: Digi-Key
标准整包数: 1
PANASONIC 铝电解电容 EEE-TK1C332AM

EEE-TK1C332AM概述

    # 铝电解电容器(TK系列)技术手册

    产品简介


    基本信息
    铝电解电容器是一种广泛应用于电源、工业控制、汽车电子和消费电子产品中的关键电子元器件。该产品以其出色的耐热性、可靠性和高容量而著称,是电子电路中不可或缺的一部分。
    主要功能
    - 稳压滤波:铝电解电容器可以有效平滑电压波动,为电路提供稳定的电源。
    - 耦合与旁路:用于交流信号的耦合和去耦,确保信号传递顺畅。
    - 储能和放电:可用于电池充电、开关电源和其他需要储能和快速释放的应用场合。
    应用领域
    - 电源管理:如开关电源、逆变器等。
    - 工业控制:包括电机驱动、PLC控制器等。
    - 汽车电子:如引擎控制系统、车灯调节等。
    - 消费电子产品:如笔记本电脑、智能手机、电视等。

    技术参数


    工作条件
    - 工作温度范围:-40°C 至 +125°C
    - 额定工作电压范围:10 V DC 至 100 V DC
    性能参数
    - 容值范围:47 µF 至 4700 µF
    - 容值公差:±20%(120 Hz / +20 °C)
    - 直流漏电流:小于 0.01 CV (两分钟后)
    - 损耗因子(tan δ):请参考附录中的高温无铅回流产品清单
    - 阻抗特性:-25°C 下的阻抗为+20°C 的 3倍;-40°C 下的阻抗为+20°C 的 6倍(频率为120 Hz)
    环境适应性
    - 耐热性:在125°C条件下工作2000小时后,电容变化不超过初始值的±30%(微型化产品为±35%)。
    - 耐焊接热:回流焊后,电容变化不超过初始值的±10%。

    产品特点和优势


    特点
    - 耐久性:在125°C下可连续工作2000小时,表现出色的耐久性。
    - 防震性:可根据需求定制防震产品。
    - 环保:符合RoHS指令,为无铅产品。

    优势
    - 高可靠性:适用于严苛的工作环境。
    - 成本效益:具备高性价比,适用于多种应用场景。
    - 市场竞争力:卓越的性能和高度的可靠性使其在市场上具有显著的竞争优势。

    应用案例和使用建议


    应用案例
    - 工业控制:在工厂自动化系统中,铝电解电容器被用来稳定电源,确保系统的正常运行。
    - 汽车电子:例如,在发动机管理系统中,电容器可以过滤掉电压波动,保证系统的稳定工作。
    使用建议
    - 选择合适的型号:根据具体应用选择合适的工作电压和容值范围。
    - 正确的安装方式:确保电容器的正负极正确连接,避免短路。
    - 合理的布局设计:在PCB布局中留出足够的散热空间,避免过热影响电容器寿命。

    兼容性和支持


    兼容性
    - 本产品与其他标准电子元器件兼容,易于集成到各种电路设计中。
    支持和服务
    - 厂商提供详尽的技术支持和售后服务,包括产品使用指导、故障排查和维修服务。

    常见问题与解决方案


    常见问题
    1. 漏电流过大
    - 解决方案:检查电容器是否正确安装,确保没有反向连接。如果问题依旧,请联系技术支持。

    2. 容值不稳定
    - 解决方案:确认所选电容器的额定工作电压和温度范围是否满足应用需求。更换为符合要求的型号。
    3. 耐热性能不佳
    - 解决方案:使用耐热等级更高的电容器。对于特殊应用场景,可选择定制的耐高温型号。

    总结和推荐


    综合评估
    铝电解电容器(TK系列)凭借其高耐热性、可靠的性能和广泛的适用范围,在多个领域都有着出色的表现。特别是在工业控制和汽车电子领域,它的表现尤为突出。
    推荐使用
    我们强烈推荐使用铝电解电容器(TK系列),尤其适合需要高可靠性和耐热性的应用场景。其优异的性能和良好的市场口碑使其成为众多工程师和制造商的首选。

EEE-TK1C332AM参数

参数
电容值 3.3mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 75mΩ@ 100kHz
工作寿命 2000h@ 125°C
纹波电流 1.3A@ 100 kHz,975mA@ 120Hz
长*宽*高 19mm*19mm*16.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EEE-TK1C332AM厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-TK1C332AM数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-TK1C332AM EEE-TK1C332AM数据手册
