EEE-FK1A681P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 680μF 10V ±20% 30mΩ 2000h@ 105°C 450mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: F-EEE-FK1A681P
供应商: 海外现货
标准整包数: 500

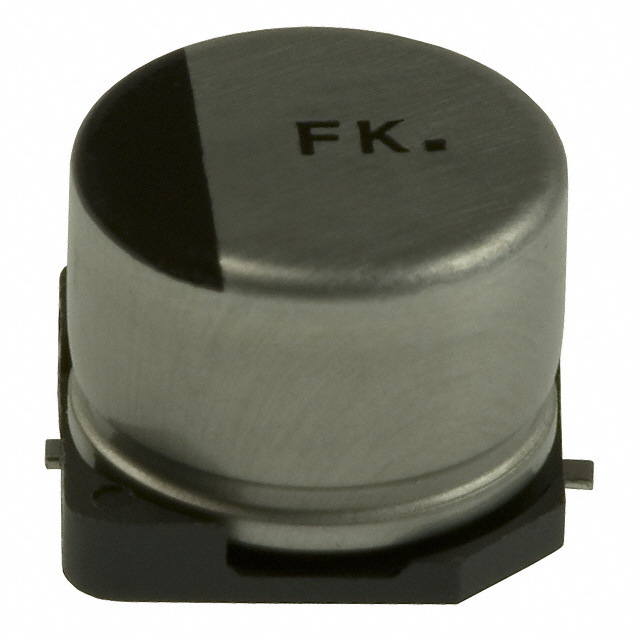

PANASONIC 铝电解电容 EEE-FK1A681P

EEE-FK1A681P概述

    铝电解电容器(SMD型)技术手册

    1. 产品简介


    铝电解电容器是一种常见的电容类型,广泛应用于各种电子设备中。铝电解电容器(SMD型)即为表面贴装型铝电解电容器,具有高容量、低阻抗、体积小、抗震性能强等特点。主要应用于电源管理、通信设备、计算机及周边设备、消费类电子产品等领域。

    2. 技术参数


    - 额定电压范围:6.3 V至100 V
    - 温度范围:-55 ℃至+105 ℃
    - 寿命:在105 ℃条件下工作2000小时至5000小时(直径≥12.5 mm)
    - 阻抗:最大1000 Ω(100 kHz条件下)
    - 失真因子(tan δ):最大2%
    - 泄漏电流:最大值计算公式为I ≦ 0.01CV 或者3 μA(取较大者)
    - 容量范围:3.3 μF 至 6800 μF
    - 精度:±20%

    3. 产品特点和优势


    - 低阻抗:比传统型号低40%至60%,适用于高频电路。
    - 小型化:体积减少30%至50%,节省空间。
    - 抗震性能:可提供高达30G振动防护的产品,直径大于等于6.3 mm。
    - 符合标准:通过AEC-Q200和RoHS认证,保证产品的质量和环保性。
    - 可靠性:经过严格的老化测试和可靠性验证,确保长期稳定工作。

    4. 应用案例和使用建议


    应用案例:此类电容器通常用于电源滤波、旁路、耦合和信号耦合等场合,适用于需要高容量和低阻抗的应用。
    使用建议:在设计电路时,应考虑电容器的工作频率和温度范围。选择合适的封装尺寸和引脚布局,以确保足够的散热和减震效果。对于高频应用,可以适当增加散热措施以避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性:铝电解电容器(SMD型)支持主流焊接工艺和回流焊接,兼容多种PCB板设计。用户可以根据需求选择不同的尺寸代码和额定电压代码。
    - 技术支持:提供详细的用户手册和技术规格书,包括焊接条件和注意事项。同时,厂家提供全面的技术支持和售后服务,包括更换和保修服务。

    6. 常见问题与解决方案


    - 问题1:焊接后出现电容异常损坏。
    - 解决方案:检查焊接条件是否符合要求,重新评估回流焊机的温度曲线。确保焊接过程中无过度热冲击。

    - 问题2:电容器容量波动超出容差范围。
    - 解决方案:检查存储条件,确保电容器存储于干燥环境下。同时,在高温环境中存储时,需要遵循规范的存储条件。

    7. 总结和推荐


    铝电解电容器(SMD型)凭借其低阻抗、小型化、高抗震性能等显著优势,非常适合用于现代高频和高密度电子设备。无论是电源管理还是其他复杂应用,这些电容器都表现出色。鉴于其卓越的性能和可靠性,强烈推荐使用。
    结论
    综上所述,铝电解电容器(SMD型)不仅具备出色的电气性能和耐用性,还提供了广泛的应用选择和完善的售后支持。在设计和选型时,应根据具体应用需求仔细评估。如果您正在寻找一种可靠且高性能的铝电解电容器,这类产品将是您的理想选择。

EEE-FK1A681P参数

参数
电容值 680μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 30mΩ
工作寿命 2000h@ 105°C
纹波电流 450mA@ 120Hz,600mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

EEE-FK1A681P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FK1A681P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FK1A681P EEE-FK1A681P数据手册

EEE-FK1A681P封装设计

查看详情并下载
Symbol
Footprint
3D Model
