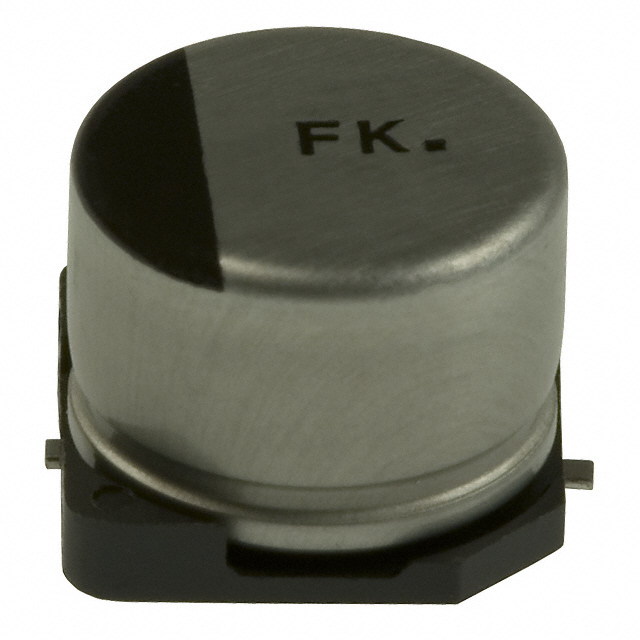

EEE-FK1J470P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 63V ±20% 2000h@ 105°C 187.5mA@ 120Hz,250mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: D-EEE-FK1J470P
供应商: Future
标准整包数: 500
PANASONIC 铝电解电容 EEE-FK1J470P

EEE-FK1J470P概述

    # 铝电解电容器(SMD型)技术手册

    产品简介


    铝电解电容器是一种广泛应用的电容器,以其高容量、低成本及稳定性著称。本文介绍的铝电解电容器属于表面贴装型(SMD),具有显著的性能提升和创新特性。这些电容器特别适合于需要小型化、高可靠性及低阻抗的应用场景,如通信设备、消费电子产品和汽车电子等领域。
    主要特点
    - 类型:铝电解电容器(SMD型)
    - 主要功能:
    - 提供高电容值和稳定的电性能
    - 拥有优良的高频性能
    - 提供抗震和高性能设计选项
    - 应用领域:
    - 消费类电子产品
    - 工业控制设备
    - 通信基础设施
    - 汽车电子

    技术参数


    以下是该铝电解电容器的主要技术规格:
    | 参数 | 规格 |

    | 耐久性 | 105 ℃ 2000小时,≥ ø12.5: 5000小时 |
    | 低阻抗 | 比FC系列降低40%-60% |
    | 微型化 | 比FC系列减少30%-50% |
    | 抗震型(可选) | 30G保证(直径≥6.3mm) |
    | 工作温度范围 | –55 ℃ 至 +105 ℃ |
    | 额定电压范围 | 6.3V 至 100V |
    | 标称电容范围 | 3.3μF 至 6800μF |
    | 漏电流 | ≤ 0.01CV 或 3μA(取较大值) |
    | 损耗因子(tanδ) | 详见特性列表 |

    产品特点和优势


    1. 低阻抗设计:显著降低系统功耗并提高效率。
    2. 微型化:占用空间更小,有助于实现紧凑的设计布局。
    3. 抗震性能:增强的产品机械稳定性,适合恶劣环境下的应用。
    4. AEC-Q200合规:满足严格的汽车和工业认证要求。
    5. RoHS兼容:符合环保标准,绿色制造。

    应用案例和使用建议


    应用案例
    - 通信设备:用于信号处理模块中,提供稳定电源管理。
    - 汽车电子:用于车载娱乐系统和控制系统,承受车辆振动和极端温度。
    使用建议
    - 电路设计优化:确保焊盘设计符合推荐尺寸,以提高焊接质量和安装强度。
    - 散热管理:在高功率应用中需注意热管理,避免因过热导致性能下降。
    - 选择合适型号:根据具体需求选择额定电压和电容值匹配的型号。

    兼容性和支持


    - 兼容性:与主流电子设计工具兼容,便于集成到现有系统中。
    - 支持服务:厂家提供详尽的技术文档和客户支持服务,涵盖产品选择、安装指南及故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值偏移 | 确保正确存储和操作环境。 |
    | 漏电流异常 | 检查电路连接和焊接质量。 |
    | 震动环境中使用寿命不足 | 选用抗震型电容器型号。 |

    总结和推荐


    综上所述,这款铝电解电容器(SMD型)凭借其出色的性能指标、丰富的规格选择及广泛的应用场景,是一款值得推荐的产品。它不仅满足了现代电子设备对小型化和高可靠性的需求,还提供了多种特性以适应不同的工作环境。因此,对于需要高性能、高可靠性的应用场合,我们强烈推荐使用该产品。
    希望本文能为您提供有价值的参考信息。如需进一步技术支持,请随时与我们联系。

EEE-FK1J470P参数

参数
电容值 47μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 187.5mA@ 120Hz,250mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FK1J470P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FK1J470P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FK1J470P EEE-FK1J470P数据手册

EEE-FK1J470P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1288 ¥ 1.0981
1500+ $ 0.1254 ¥ 1.0786
2500+ $ 0.1232 ¥ 1.0689
7500+ $ 0.1188 ¥ 1.0312
12500+ $ 0.1145 ¥ 0.9853
库存: 96500
起订量: 500 增量: 500
