首页  >  产品百科  >  EEE-HAH101UAP

EEE-HAH101UAP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 50V ±20% 1000h@ 105°C 110mA@ 120Hz,187mA@ 10kHz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: EEE-HAH101UAP
供应商: Master
标准整包数: 500

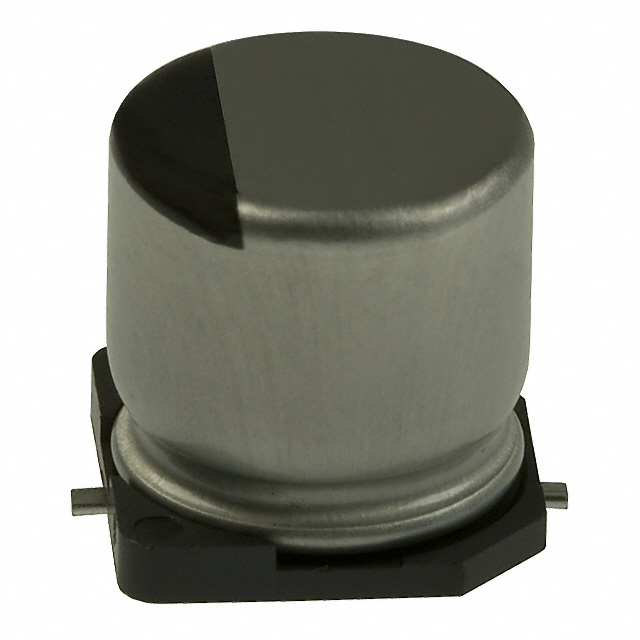

PANASONIC 铝电解电容 EEE-HAH101UAP

EEE-HAH101UAP概述

    铝电解电容器(表面贴装型)技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于电源滤波、旁路和信号耦合等领域。本次介绍的产品是一款表面贴装型铝电解电容器,适用于各类电子产品中的高频和低频电路中。它具有耐高温度、无铅、绿色环保等优点,特别适合用于高温环境下工作的设备。

    2. 技术参数


    - 静电容量范围:1 μF ~ 1500 μF(容许偏差±20%)
    - 额定电压范围:6.3 V.DC ~ 50 V.DC
    - 频率特性:频率补偿系数(120 Hz/50 Hz)为1.00,其它频率为0.70, 1.30, 1.70
    - 额定纹波电流:具体值根据静电容量和额定电压不同而变化,参见技术手册中的详细数据
    - 最高工作温度:105 °C
    - 低温工作温度:-40 °C
    - 漏电流:I < 0.01 CV 或 3 μA(任一者)
    - 工作寿命:105 ℃,1000小时保证时间

    3. 产品特点和优势


    - 耐高温:该电容器在105°C高温下仍能保持稳定性能,保证1000小时的使用寿命。
    - 符合RoHS:完全符合RoHS指令,无铅设计,更加环保。
    - 耐振动:满足特定振动测试要求,适合在振动环境中使用。
    - 高可靠性:经过严格的耐久性测试,保证长期稳定的性能表现。

    4. 应用案例和使用建议


    该电容器常用于需要高压和高稳定性工作的场合,例如电源模块、变频器、工业控制系统和汽车电子设备。建议在实际应用中注意以下几点:
    - 散热设计:避免长时间在高温环境下使用,注意散热设计以延长使用寿命。
    - 正确安装:确保正负极接线正确,以免造成损坏。
    - 匹配电路:根据具体应用场景选择合适的电容量和额定电压。

    5. 兼容性和支持


    该产品兼容标准的表面贴装工艺,可以与其他主流电子元件和设备无缝集成。制造商提供技术支持和售后服务,具体详情请咨询厂家。

    6. 常见问题与解决方案


    - 问题1:电容器过早失效。
    - 解决方法:检查电路设计是否合理,确认工作环境是否超出额定条件。
    - 问题2:焊接过程中电容器损坏。
    - 解决方法:按照制造商推荐的焊接条件进行操作,避免过度加热。

    7. 总结和推荐


    综上所述,这款铝电解电容器具备优异的耐高温性能、符合环保标准且具备良好的机械强度,特别适合工业控制和汽车电子等应用领域。强烈推荐在高可靠性需求的应用中选用该产品。

EEE-HAH101UAP参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 110mA@ 120Hz,187mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-HAH101UAP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-HAH101UAP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-HAH101UAP EEE-HAH101UAP数据手册

EEE-HAH101UAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2417 ¥ 2.0092
1000+ $ 0.232 ¥ 1.9286
2500+ $ 0.2196 ¥ 1.8252
5000+ $ 0.213 ¥ 1.7443
7500+ $ 0.2053 ¥ 1.6812
25000+ $ 0.2021 ¥ 1.6553
50000+ $ 0.2021 ¥ 1.6553
库存: 2000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1004.6
直接购买
加入购物车
