6SVPC220M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 6.3V ±20% 27mΩ 2000h@ 105°C 116mA@ 120Hz,2.32A@ 100 kHz 贴片安装 6.6mm*6.6mm*6mm
供应商型号: 2354768
供应商: 海外现货
标准整包数: 1

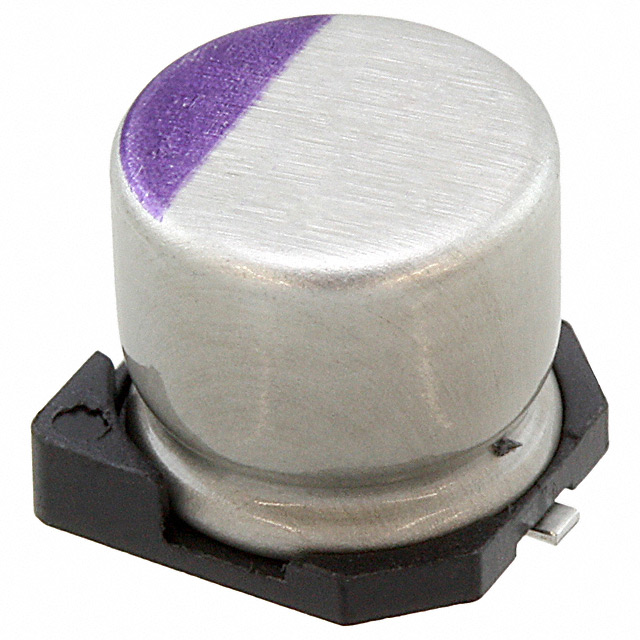

PANASONIC 铝电解电容 6SVPC220M

6SVPC220M概述


    产品简介


    导电聚合物铝固体电容器
    导电聚合物铝固体电容器是一种高性能的电子元件,主要应用于电源管理和信号处理等领域。这些电容器具有极低的等效串联电阻(ESR)、大容量(最高可达2700μF)等特点,且符合RoHS标准和无卤素要求,确保了其在环保方面的优势。它们广泛用于消费电子、通信设备、工业自动化和汽车电子等领域。

    技术参数


    技术规格与性能参数
    | 参数 | 值 |

    | ESR(最大值) | 9 mΩ |
    | 容量范围 | 39 μF 至 2700 μF |
    | 额定电压范围 | 2.5 V 至 16 V |
    | 最大容差 | ±20% |
    | 温度范围 | -55°C 至 +105°C |
    | 电解质漏电流 | ≤ 初始限制 |
    | 损耗角正切 | ≤ 初始限制(经电压处理后)|
    电气特性
    - 涌流电流:取决于工作条件
    - 工作温度:-55°C 至 +105°C
    - 封装尺寸:见附表
    - 特性变化:≤ 初始值的±20%
    工作环境
    - 耐湿热:在稳态条件下,湿度可达100%
    - 工作温度范围:-55°C 至 +105°C

    产品特点和优势


    特点
    1. 超低ESR:最低为9 mΩ,减少能耗并提高效率。
    2. 大容量:最高可达2700μF,适用于需要高储能的应用场合。
    3. 环境友好:符合RoHS标准和无卤素要求。
    4. 宽工作温度范围:从-55°C到+105°C,适用于各种极端环境。
    优势
    - 极高的可靠性和稳定性
    - 高效能与低成本的结合
    - 简化电路设计,减少组件数量

    应用案例和使用建议


    应用场景
    - 消费电子:适用于手机、平板电脑等设备。
    - 通信设备:在路由器、交换机等通信设备中使用。
    - 工业自动化:在工业控制和自动化设备中发挥关键作用。
    - 汽车电子:用于车身控制单元和娱乐系统。
    使用建议
    - 温度管理:确保电容器的工作温度不超出其耐受范围,特别是在高温环境下,应注意散热。
    - 电压处理:对电容器进行适当的电压处理,以避免容量和损耗角的变化。
    - 安装位置:建议将电容器安装在远离热源的位置,以保持其最佳性能。

    兼容性和支持


    兼容性
    - 导电聚合物铝固体电容器可与市场上常见的其他电子元器件兼容,适用于多种板级和系统级应用。
    - 厂家提供详细的安装指南和技术支持文档,确保用户的顺利使用。
    支持和服务
    - 供应商提供详尽的技术支持服务,包括产品选型、应用指导和技术咨询。
    - 提供长期的产品维护和升级服务,确保用户获得最佳体验。

    常见问题与解决方案


    常见问题及解决方案
    1. 容量下降:确保电容器工作温度和电压在规定范围内。
    2. 高温导致的损坏:加强散热措施,使用散热片或风扇等辅助散热装置。
    3. 涌流电流过大:调整电路设计,减小涌流电流的影响。

    总结和推荐


    综合评估
    - 导电聚合物铝固体电容器以其低ESR、大容量和宽工作温度范围等特性,在众多应用场景中表现出色。
    - 在消费电子、通信设备、工业自动化和汽车电子等领域有着广泛的应用前景。
    - 该产品的环保特性符合现代电子行业的发展趋势。
    推荐使用
    - 建议用户在选择此类电容器时,根据具体应用场景的要求进行综合考量。
    - 对于需要高效能和长寿命的应用场合,这款电容器是一个理想的选择。

6SVPC220M参数

参数
电容值 220μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 27mΩ
工作寿命 2000h@ 105°C
纹波电流 116mA@ 120Hz,2.32A@ 100 kHz
长*宽*高 6.6mm*6.6mm*6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

6SVPC220M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6SVPC220M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 6SVPC220M 6SVPC220M数据手册

6SVPC220M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.6336
50+ ¥ 3.4938
100+ ¥ 3.3541
250+ ¥ 3.1305
500+ ¥ 3.0746
1000+ ¥ 3.0187
5000+ ¥ 3.0187
库存: 44
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.63
