首页  >  产品百科  >  4SEP330M

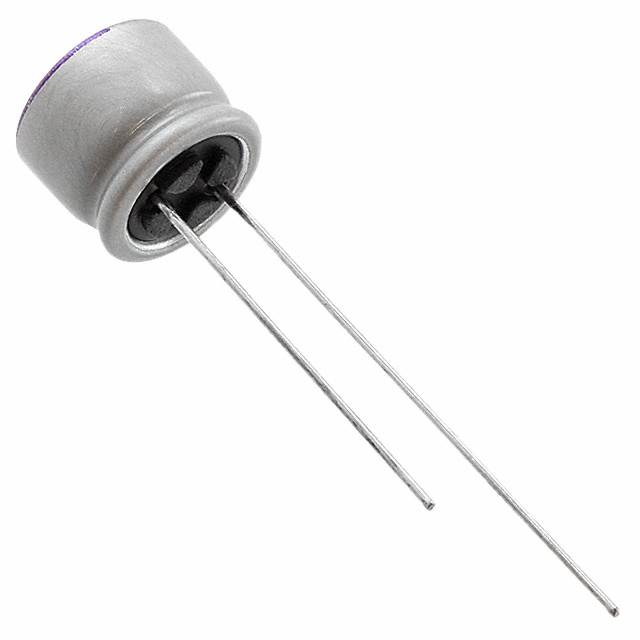

4SEP330M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 330μF 4V ±20% 35mΩ 3000h@ 105°C 128mA@ 120Hz,2.56A@ 100 kHz 通孔安装 8mm(长度)*7mm(高度)
供应商型号: 2354590
供应商: 海外现货
标准整包数: 1
PANASONIC 铝电解电容 4SEP330M

4SEP330M概述

    # 电子元器件技术手册:SEP系列

    产品简介


    SEP系列是SVP系列的径向引脚版本,采用导电聚合物技术制造,适用于各种电子设备。这种新型电子元器件不仅提供了出色的性能,还具有极高的可靠性。它们广泛应用于电源模块、计算机主板、通信设备、医疗设备和工业控制等领域。

    技术参数


    以下是SEP系列的一些关键技术和性能参数:
    | 参数 | 规格 |

    | 额定电压 | 6.3V至25V |
    | 电容范围 | 2.5μF至1500μF |
    | 电容公差 | ±20% |
    | 损耗因子(DF) | ≤0.7(在10kHz到100kHz之间) |
    | 等效串联电阻(ESR) | 最大10mΩ(在100kHz到300kHz下) |
    | 泄漏电流 | ≤376μA(在额定电压下经过2分钟) |
    | 额定纹波电流 | 5440mArms(在100kHz下,105℃) |
    工作条件
    - 温度范围:-55℃至+105℃
    - 湿度范围:在90%至95%RH环境下经过1000小时
    - 工作寿命:在105℃环境下经过3000小时
    特殊说明
    - 在某些测量值存在问题时,需要在105℃环境下施加额定电压120分钟后进行测量。
    - 流焊条件请参考手册第26页。

    产品特点和优势


    SEP系列电子元器件的独特之处在于其采用导电聚合物技术,使得其在高频应用中表现出色。此外,它们还具备以下优势:
    - 高可靠性:在极端环境下仍能保持稳定的工作状态。
    - 低损耗:由于采用优质材料,有效减少了能量损失。
    - 大容量和宽范围:提供多种电容和电压选择,满足不同需求。
    - 高温稳定性:能够承受105℃的高温环境,保证长期可靠性。

    应用案例和使用建议


    应用案例
    - 电源模块:用于稳定直流输出电压。
    - 计算机主板:为电路提供滤波和储能功能。
    - 通信设备:提高信号的稳定性和减少干扰。
    使用建议
    1. 确保正确的安装方向:由于SEP系列具有明显的正负极标记,请确保正确安装以避免反接。
    2. 注意散热:在高功率应用中,合理设计散热结构,以保证长期稳定运行。
    3. 遵循制造商建议:在设计电路时,应严格遵循手册中的推荐尺寸和焊接条件。

    兼容性和支持


    - 兼容性:SEP系列适用于多种电路板布局,与现有的电路设计兼容良好。
    - 支持:制造商提供了详细的技术文档和支持服务,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 测量值不准确
    - 解决方法:在105℃环境下施加额定电压120分钟后进行重新测量。
    2. 焊接时出现虚焊
    - 解决方法:确保按照手册中推荐的焊接条件操作,避免过度加热或时间过长。

    总结和推荐


    综上所述,SEP系列是一种高性能的电子元器件,适用于各种复杂的应用场景。它们的高可靠性和广泛的应用范围使其在市场上具有很强的竞争力。如果你需要一种能在高温环境下稳定工作的电容器,SEP系列无疑是理想的选择。强烈推荐使用。
    请注意,如果对本产品有任何疑问或需要进一步的支持,请联系制造商获取更多帮助。

4SEP330M参数

参数
电容值 330μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 35mΩ
纹波电流 128mA@ 120Hz,2.56A@ 100 kHz
工作寿命 3000h@ 105°C
长*宽*高 8mm(长度)*7mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

4SEP330M厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

4SEP330M数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 4SEP330M 4SEP330M数据手册

4SEP330M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.9004
5+ ¥ 10.6743
10+ ¥ 9.0154
25+ ¥ 9.0154
50+ ¥ 8.0778
200+ ¥ 7.9336
1000+ ¥ 7.7893
2000+ ¥ 7.7893
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
