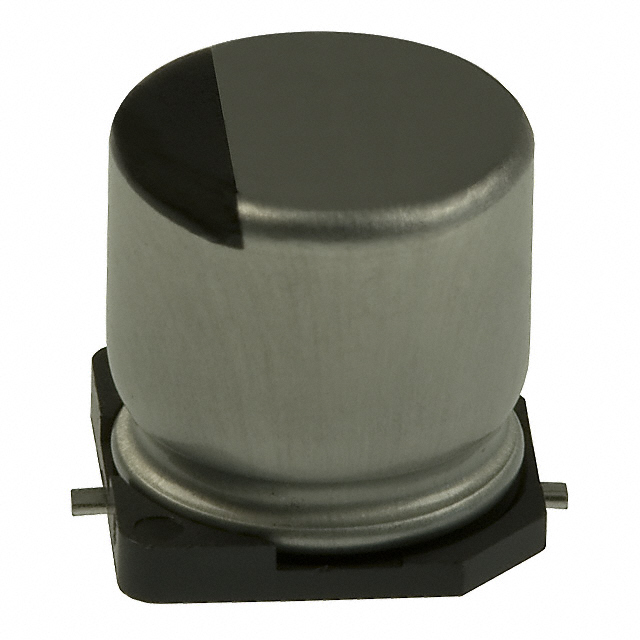

EEE-HAC471UAP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 470μF 16V ±20% 1000h@ 105°C 340mA@ 120Hz,578mA@ 10kHz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: PCE4702TR-ND
供应商: Digi-Key
标准整包数: 500
PANASONIC 铝电解电容 EEE-HAC471UAP

EEE-HAC471UAP概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电路中的电子元件,具有体积小、容量大等特点。这些电容器以其出色的电性能和广泛的温度适应性而著称,主要用于直流电源滤波、信号耦合及储能等场合。本手册详细介绍了一款适用于表面贴装技术(SMD)的铝电解电容器,型号为HA(A)系列。产品种类丰富,覆盖从6.3V DC到50V DC的额定电压范围,满足多种应用需求。

    技术参数


    | 参数项 | 规格 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 容量范围 | 1μF 至 1500μF |
    | 额定电压范围 | 6.3V DC 至 50V DC |
    | 容量容差 | ±20%(120Hz/+20°C) |
    | 泄漏电流 | ≤0.01CV 或 3μA(两者取较大值) |
    | 耐久性 | 105°C 下 1000小时 |
    | 振动防护 | 可选(最大加速度30G) |
    | 尺寸代码(毫米) | 见表(不同尺寸对应不同的高度与直径) |

    产品特点和优势


    特点
    1. 高可靠性:采用RoHS标准材料制造,保证环保安全。
    2. 振动防护:通过特殊设计增强产品在振动环境中的稳定性。
    3. 宽温区适用:能够适应严苛的工作环境。
    4. 高性能:提供卓越的阻抗特性和稳定的电容变化率。
    优势
    - 低损耗因数,提高了能效。
    - 支持自动贴装,简化生产流程。
    - 多种封装形式可供选择,满足不同设计需求。

    应用案例和使用建议


    典型应用
    1. 消费电子设备:如电视、音频设备等,用于滤波和平滑供电。
    2. 工业控制:如变频器、伺服驱动器,提供稳定的直流支撑。
    3. 通信设备:如路由器、交换机,确保数据传输稳定。
    使用建议
    - 在高频环境中,建议选用较低ESR值的电容器以减少热量积聚。
    - 对于振动环境,建议选择带有“V”标记的产品,提高机械稳定性。
    - 在高温环境下,需注意监控电容老化情况并定期维护。

    兼容性和支持


    兼容性
    - 本系列产品可与主流PCB设计工具(如Altium Designer)兼容。
    - 提供全面的技术文档支持,包括尺寸图、焊接指南等。
    厂商支持
    - 提供终身技术支持服务。
    - 提供定制化解决方案以满足特殊需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后外观不良 | 检查焊接条件,适当调整焊料参数 |
    | 振动测试失败 | 更换支持终端设计的产品 |
    | 长时间工作后容量下降 | 检查存储条件并进行性能校准 |

    总结和推荐


    这款铝电解电容器凭借其高性能、高可靠性以及广泛的适用范围,在各类电子设备中展现出卓越的表现。尤其适合需要高效率和长期稳定性的应用场合。我们强烈推荐在电源管理和信号处理领域中使用此产品。
    如果您对本产品感兴趣或需要进一步了解,请直接联系我们的技术支持团队获取更多信息。

EEE-HAC471UAP参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 340mA@ 120Hz,578mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-HAC471UAP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-HAC471UAP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-HAC471UAP EEE-HAC471UAP数据手册

EEE-HAC471UAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.303 ¥ 2.5107
1000+ $ 0.2791 ¥ 2.313
1500+ $ 0.2671 ¥ 2.2134
2500+ $ 0.2537 ¥ 2.1029
3500+ $ 0.2459 ¥ 2.0379
5000+ $ 0.2383 ¥ 1.9753
12500+ $ 0.222 ¥ 1.8396
25000+ $ 0.212 ¥ 1.7572
50000+ $ 0.2038 ¥ 1.689
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1255.35
