首页  >  产品百科  >  EEE-FN1E471UV

EEE-FN1E471UV

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 470μF 25V ±20% 160mΩ@ 100kHz 2000h@ 105°C 390mA@ 120Hz,600mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.8mm
供应商型号: EEE-FN1E471UV
供应商: Master
标准整包数: 500

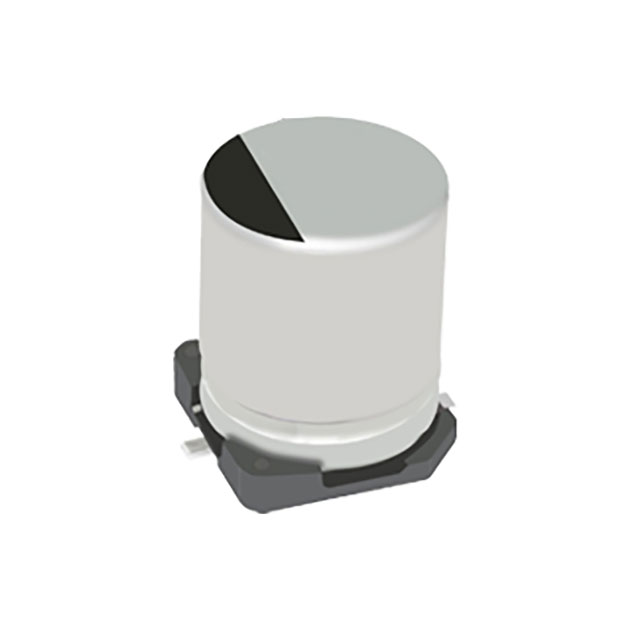

PANASONIC 铝电解电容 EEE-FN1E471UV

EEE-FN1E471UV概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的被动电子元件,广泛应用于各种电子设备中。它们通过金属铝的氧化膜提供存储电荷的能力。本文所讨论的产品涵盖从6.3伏到100伏的宽电压范围,容值范围从10微法拉至1800微法拉。该系列电容器以其高容值和高温稳定性而闻名,并符合AEC-Q200和RoHS标准,确保在工业和消费电子产品中的可靠使用。

    技术参数


    - 耐久性:105摄氏度条件下2000小时。
    - 宽电压范围:6.3伏至100伏。
    - 高容值:比FK系列高出20%到80%。
    - 防震性能(适用于直径小于等于6.3毫米的产品):30G振动。
    - 尺寸代码:包括D、D8、E、F、G、H、J、K等不同型号。
    - 额定电压:6.3伏至100伏。
    - 温度范围:-55摄氏度至105摄氏度。
    - 频率校正系数:纹波电流范围内的初始限制。
    - 电容变化:在初始值的±30%内(6.3伏、尺寸为B/C且后缀为“U”的型号在±40%内)。
    - 损耗因数(tan δ):在±20%内(-55摄氏度至+20摄氏度)。
    - 漏电流:不超过初始极限值。
    - 阻焊热稳定性:在+20摄氏度时,电容变化不超过初始值的±10%。
    - 耐热稳定性:在+105摄氏度下无电压存储1000小时后,符合额定值。
    - ESR(等效串联电阻):100千赫兹下+20摄氏度时的测量值。
    - 焊接条件:适用于高温度再流焊(63伏至100伏)和标准再流焊(6.3伏至50伏)。

    产品特点和优势


    - 高容值:该系列电容器具有更高的容值,相比同类产品表现出色。
    - 高温稳定性:能够在极端温度条件下稳定工作,确保设备的长期可靠性。
    - 抗震设计:针对震动敏感的应用提供增强的防震版本。
    - 兼容性:符合AEC-Q200和RoHS标准,适用于汽车和一般工业应用。
    - 高性价比:高容值和稳定性能使得这些电容器成为众多应用的理想选择。

    应用案例和使用建议


    - 车载应用:由于其高稳定性和防震设计,适合于汽车电子控制单元(ECU)中的应用。
    - 消费电子:可应用于各种消费电子产品,如智能手机和平板电脑的电源管理模块。
    - 工业控制:在工业自动化系统中,特别是在需要高温稳定性的工作环境中表现优异。
    使用建议:
    - 环境适应性:选择适当的封装类型以适应不同的工作环境。
    - 安装建议:对于振动敏感的应用,建议选择带防震特性的产品,并进行适当的设计以确保可靠的安装。
    - 热管理:对于高功耗应用,考虑采用额外的散热措施来优化性能。

    兼容性和支持


    - 兼容性:铝电解电容器与多种电子元件和设备兼容,可轻松集成到现有的电路设计中。
    - 制造商支持:产品手册提供了详细的装配指南和技术支持联系方式,用户可以随时获取帮助。

    常见问题与解决方案


    - 问题一:产品在高温环境下不稳定。
    - 解决方案:检查是否选择了适合的电压和容值组合,确保遵循正确的安装和测试程序。
    - 问题二:安装过程中电容器损坏。
    - 解决方案:检查焊接条件,使用适当的焊接工艺并遵守制造商的推荐程序。
    - 问题三:电容器老化过快。
    - 解决方案:定期检测并更换老化的电容器,确保其始终处于最佳工作状态。

    总结和推荐


    铝电解电容器凭借其高容值、广泛的电压范围、高温度稳定性和抗震设计,使其成为适用于多种应用场合的理想选择。特别是在车载电子和工业控制系统中,这类电容器展现出了显著的优势。鉴于其出色的性能和市场竞争力,我们强烈推荐将其用于各种对稳定性和可靠性要求较高的电子项目中。始终建议在设计阶段充分考虑产品手册中的技术规格,并确保获得制造商的最新技术资料。

EEE-FN1E471UV参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 160mΩ@ 100kHz
纹波电流 390mA@ 120Hz,600mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

EEE-FN1E471UV厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FN1E471UV数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FN1E471UV EEE-FN1E471UV数据手册

EEE-FN1E471UV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5494 ¥ 4.5677
1000+ $ 0.5182 ¥ 4.1877
2500+ $ 0.4877 ¥ 3.994
5000+ $ 0.4748 ¥ 3.8877
7500+ $ 0.4676 ¥ 3.829
10000+ $ 0.4606 ¥ 3.772
15000+ $ 0.4538 ¥ 3.7158
25000+ $ 0.4538 ¥ 3.7158
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 2283.85
