20SVF120M

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 120μF 20V ±20% 25mΩ 1000h@ 125°C 1.01A@ 100kHz,50.5mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*6mm
供应商型号: 2759061
供应商: 海外现货
标准整包数: 1

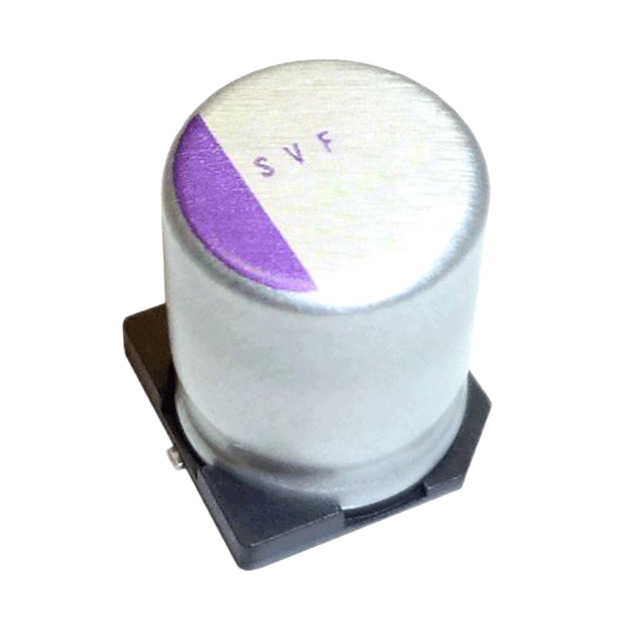

PANASONIC 铝电解电容 20SVF120M

20SVF120M概述

    Conductive Polymer Aluminum Solid Capacitors: 技术手册解读与产品概述

    产品简介


    导电聚合物铝固体电容器(Conductive Polymer Aluminum Solid Capacitors)是一类广泛应用的电子元器件,主要特点是高电压承受能力(最高可达50V DC)、大容量(最大可达1000μF)。它们适用于多种电子产品中,如电源管理、计算机主板、工业控制设备和消费电子产品等。此类电容器不仅具有优良的电气特性,还符合RoHS标准且不含卤素,确保其环保属性。

    技术参数


    以下为该类产品的主要技术参数:
    - 额定电压范围:16V DC至50V DC。
    - 额定电容范围:根据不同系列型号,电容值从10μF到1000μF不等。
    - 工作温度范围:–55°C至+125°C。
    - 电容精度:±20%(120Hz/20°C)。
    - 耐久性:在+125°C环境下,承受1000小时的额定电压。
    - 纹波电流(100kHz/105°C < Tx < 125°C):不同型号的具体数值。
    - 阻抗(ESR):100kHz至300kHz条件下,最高不超过27mΩ。
    - 损耗角正切(tan δ):120Hz条件下,小于初始值的200%。
    - 泄露电流:请参考附带的特性列表。

    产品特点和优势


    这类电容器的优势在于:
    - 宽泛的工作电压和容量选择:能够满足多种应用需求。
    - 优异的高温性能:能在+125°C环境下长期稳定运行。
    - 环保材料:符合RoHS标准,不含卤素,对环境友好。
    - 高可靠性和稳定性:长时间内的电容变化小,可靠性高。

    应用案例和使用建议


    这些电容器广泛应用于需要高电压、大容量电容器的应用场合。例如,在电源模块中作为滤波电容器以减少输出电压纹波;在高性能计算系统中提高系统的稳定性和可靠性;在工业自动化设备中确保持续稳定的电力供应。对于具体应用,建议根据应用要求选择合适额定电压和电容值的产品,并确保安装环境符合制造商规定的操作条件。

    兼容性和支持


    本系列产品具有良好的兼容性,可以与多数主流电子电路设计兼容。制造商提供全面的技术支持和售后保障服务,确保用户在使用过程中遇到任何问题时都能得到及时的帮助和解决方案。

    常见问题与解决方案


    - 问:如何处理过压情况?
    答:避免施加超出额定电压范围的电压,或使用过压保护装置来保护电容器。

    - 问:电容器出现泄露电流异常如何处理?
    答:检查是否有外部损伤或使用环境不符合规定,更换电容器或调整使用环境。

    总结和推荐


    总体而言,导电聚合物铝固体电容器凭借其出色的性能参数、广泛的应用领域及良好的市场竞争力,成为电子工程领域的优选组件之一。强烈推荐在需承受高电压、大容量的场合使用该类产品,尤其是在注重高效能和可靠性的应用场景中。

20SVF120M参数

参数
电容值 120μF
额定电压 20V
容差 ±20%
ESR-等效串联电阻 25mΩ
工作寿命 1000h@ 125°C
纹波电流 1.01A@ 100kHz,50.5mA@ 120Hz
长*宽*高 6.6mm*6.6mm*6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
