EEUFS1K121LB

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 120μF 80V ±20% 9000h@ 105°C 567mA@ 120Hz,810mA@ 100kHz 通孔安装 8mm*20mm*22mm
供应商型号: 2900592
供应商: 海外现货
标准整包数: 1

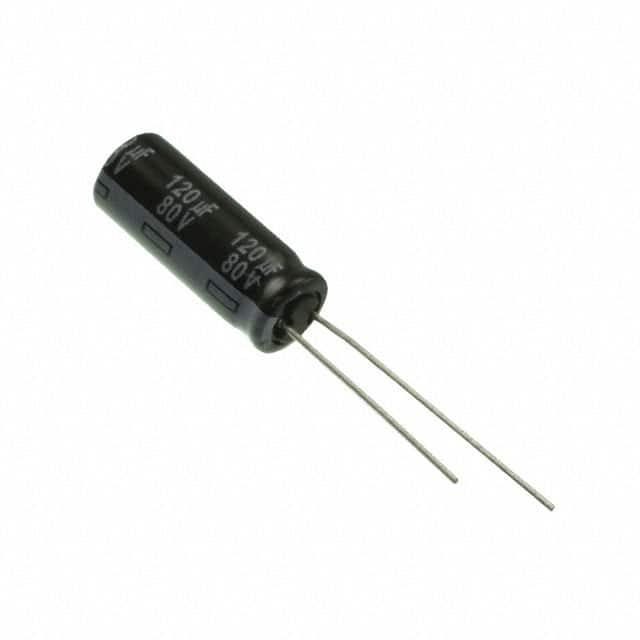

PANASONIC 铝电解电容 EEUFS1K121LB

EEUFS1K121LB概述

    铝电解电容器(径向引脚型)

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的关键电子元器件,其主要通过径向引脚进行连接。本型号的铝电解电容器具有低等效串联电阻(ESR)、体积小巧(比系列FR小一档)等特点。该产品被设计用于直流稳压电源、音响设备、工业自动化控制等多个领域。

    技术参数


    - 容值范围:27μF至10000μF
    - 额定电压范围:6.3V.DC 至 100V.DC
    - 额定温度范围:–40°C 至 +105°C
    - 寿命:在规定的使用寿命条件下,经直流电压和+105°C±2°C的纹波电流测试后,当电容器恢复到20°C时,电容变化不超过初始值的±25%(6.3V.DC至10V.DC时为±30%)
    - 耐久性:105°C下可工作超过5000小时至10000小时
    - 漏电流:低于0.01CV(μA,测试时间2分钟)
    - 损耗因数(tan δ):根据不同的额定电压和频率范围,tan δ的最大值不同

    产品特点和优势


    - 低ESR:相比其他系列的电容器,本产品具有更低的等效串联电阻,减少了能量损失,提高了效率。
    - 小型化设计:采用紧凑的设计,便于在空间受限的应用中使用。
    - 符合RoHS标准:环保材料,适用于对环保要求较高的场合。
    - 长期耐用性:经过严格的高温测试,确保在恶劣环境下也能稳定工作。
    - 产地:马来西亚制造,品质保证。

    应用案例和使用建议


    - 应用案例:这些电容器通常用于音频放大器、开关电源和汽车电子系统中。例如,在音响设备中,低ESR的特性有助于减少噪声和提升音质;在开关电源中,高耐温特性保证了设备在高温环境下依然能正常运行。
    - 使用建议:在选择电容器时,需考虑其工作电压、电容值及温度范围,确保与实际应用条件匹配。同时,建议在安装前对电容器进行性能检测,以确保其在预期环境中正常工作。

    兼容性和支持


    - 兼容性:该产品可以与其他多种电子设备和组件良好兼容,如LED驱动器、电源管理IC等。在使用过程中,用户应遵循制造商的技术指南,确保正确的安装和接线方式。
    - 支持和维护:用户可通过联系厂家获取技术支持和维修服务。此外,制造商还提供详尽的产品手册和技术文档,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:电容器安装后出现短路现象。
    - 解决方法:检查接线是否有误,确认极性正确无误后再重新安装。
    - 问题:电容器在运行过程中发热严重。
    - 解决方法:检查负载情况,确认电容器的工作电压和电流不超过其额定值。必要时,增加散热措施。
    - 问题:电容器使用寿命较短。
    - 解决方法:定期检测电容器的工作状态,如发现漏电流异常增大或电容值明显降低,应及时更换。

    总结和推荐


    这款铝电解电容器凭借其低ESR、小型化设计以及优异的耐温特性,在多个领域的应用中表现出色。它不仅能够满足各种严苛的工作环境要求,还具备良好的兼容性和较长的使用寿命。对于需要高效、可靠电源解决方案的应用场合,我们强烈推荐使用此款电容器。不过,在购买前,用户最好向制造商咨询最新的技术规格,以确保选购最适合其需求的产品。

EEUFS1K121LB参数

参数
电容值 120μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 9000h@ 105°C
纹波电流 567mA@ 120Hz,810mA@ 100kHz
长*宽*高 8mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

EEUFS1K121LB厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEUFS1K121LB数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEUFS1K121LB EEUFS1K121LB数据手册

EEUFS1K121LB封装设计

查看详情并下载
Symbol
Footprint
3D Model
