EEHZA1H101V

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 50V ±20% 28mΩ 10000h@ 105°C 2A@ 100 kHz,300mA@ 100Hz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: EEHZA1H101V
供应商: 国内现货
标准整包数: 500

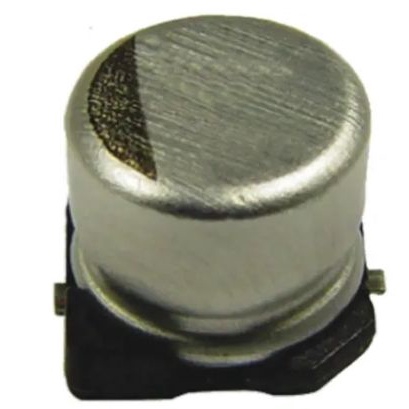

PANASONIC 铝电解电容 EEHZA1H101V

EEHZA1H101V概述

    Conductive Polymer Hybrid Aluminum Electrolytic Capacitors

    1. 产品简介


    本产品是采用导电聚合物混合铝电解电容器,主要应用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备、测量仪器等电子电路。这些电容器具备出色的耐用性、低等效串联电阻(ESR)和高纹波电流承受能力。

    2. 技术参数


    - 耐久性:105°C 下10000小时
    - ESR 和纹波电流:70%以上,比当前V-FP型号的ESR更低
    - 额定电压:最高可达80V
    - 温度和频率变化影响小
    - 振动防护产品可按需提供(新系列ø6.3产品)
    - 符合AEC-Q200标准
    - 符合RoHS标准

    3. 产品特点和优势


    - 超低ESR:相较于现有V-FP型号,本产品ESR更低。
    - 高纹波电流承受能力:可承受高达70%以上的纹波电流。
    - 广泛的工作温度范围:-55°C至+105°C。
    - 可靠性高:通过AEC-Q200认证,适用于严苛的应用环境。
    - 符合环保标准:RoHS合规。

    4. 应用案例和使用建议


    - 应用案例:适合用于音频/视频设备、家用电器等需要稳定电容值和高可靠性的场合。
    - 使用建议:建议在应用时避免高温和高湿度环境,确保使用温度低于上限。同时,避免反向电压和重复充放电,以防止电容器过早老化。

    5. 兼容性和支持


    - 兼容性:与其他主流电子元器件具有良好的兼容性。
    - 厂商支持:厂商提供详细的技术支持和维护服务,具体可参考技术手册。

    6. 常见问题与解决方案


    - Q1: 反向电压会导致电容器损坏。
    - 解决方法: 确保正确安装时区分正负极,避免反向电压。
    - Q2: 电容器在极端温度下会失效。
    - 解决方法: 使用时注意环境温度,避免超过其最大耐温范围。
    - Q3: 过高的纹波电流可能导致电容器过热。
    - 解决方法: 选择合适的额定电流,避免长时间过载运行。

    7. 总结和推荐


    综上所述,这款导电聚合物混合铝电解电容器具备优异的性能和广泛的应用范围,特别是在对稳定性和可靠性要求较高的应用场景中表现突出。经过综合评估,强烈推荐在需要高性能和高可靠性的电子设备中使用这款产品。对于设计工程师而言,使用前务必仔细阅读技术手册并遵循厂商的使用建议,以确保最佳效果。

EEHZA1H101V参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 28mΩ
工作寿命 10000h@ 105°C
纹波电流 2A@ 100 kHz,300mA@ 100Hz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
