首页  >  产品百科  >  EEE-TC1A221P

EEE-TC1A221P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 10V ±20% 200mΩ@ 100kHz 3000h@ 125°C 266.5mA@ 120Hz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: EEE-TC1A221P
供应商: Master
标准整包数: 500

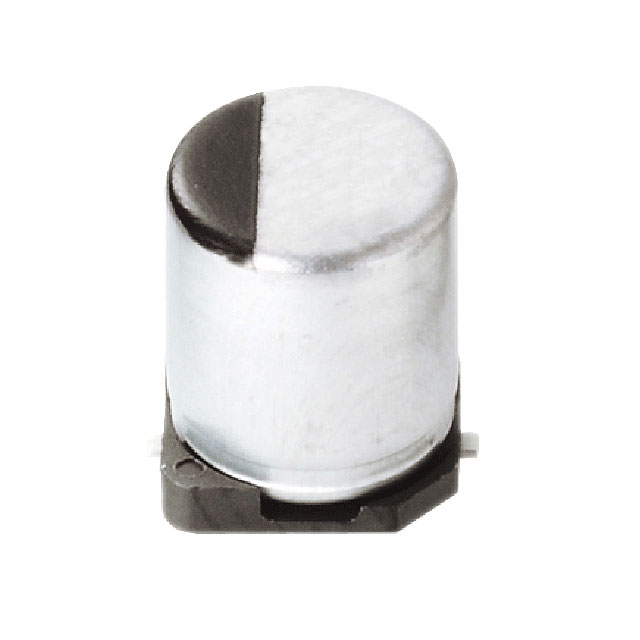

PANASONIC 铝电解电容 EEE-TC1A221P

EEE-TC1A221P概述

    铝电解电容器(表面贴装型)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力系统和电子电路中的电容器。本产品为表面贴装型铝电解电容器,适用于多种工业和消费电子产品中。它具备高耐温、长寿命和高纹波化的特点,确保在复杂的工作环境中稳定运行。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 额定电压范围:6.3 V.DC 至 50 V.DC
    - 静电容量范围:1 μF 至 1500 μF
    - 静电容量容差:±20%
    - 额定纹波电流:请参见具体型号
    - 频率补正系数:具体数值需查看特性一览表
    - 初始值:在规定条件下测量
    - 阻抗比:在不同温度下,阻抗比分别为:
    - 120 Hz 时,6.3 V.DC:4;10 V.DC:3;16 V.DC:2;25 V.DC:2;35 V.DC:2;50 V.DC:2
    - 85°C 条件下阻抗比,-25°C 下为 4,-40°C 下为 8
    - 寿命:根据具体型号,如 TA 系列、GA 系列等

    产品特点和优势


    1. 低阻抗化:通过先进的制造工艺降低了电容器内部电阻,提高能效。
    2. 小型化:采用先进的封装技术,减小了体积,适合空间受限的应用场合。
    3. 长寿命:在高温环境下具有出色的耐久性,保证了较长的使用寿命。
    4. 高耐温:适用于高达135°C的工作温度,适应严苛环境。
    5. 高纹波电流:能够承受较高的纹波电流,提高系统的可靠性。
    6. 符合RoHS标准:产品符合环保标准,无铅且对环境友好。
    7. 已应对RoHS指令:确保产品的安全性,符合国际标准。

    应用案例和使用建议


    - 应用案例:
    - 工业控制设备:用于高压电源滤波和储能应用。
    - 汽车电子系统:用于车载充电器和电池管理系统。
    - 消费电子产品:用于平板电脑、智能手机等设备的电源管理模块。

    - 使用建议:
    - 温度管理:在高温环境中工作时,应注意散热,避免过热导致电容器失效。
    - 焊接操作:使用高温回流焊时,应注意焊接温度和时间,以确保电容器性能。
    - 安装位置:尽量选择通风良好的位置安装,避免受潮。

    兼容性和支持


    - 兼容性:本产品与其他品牌的铝电解电容器具备一定的兼容性,但具体兼容性需参考数据手册。
    - 厂商支持:提供详细的用户手册和技术支持服务,如有任何问题可及时联系厂家。

    常见问题与解决方案


    1. 问:电容器在长时间使用后出现异常发热现象怎么办?
    - 答:检查电容器的工作环境是否良好,是否有过载情况。如环境温度过高或电流过大,应及时采取措施降温或降低电流。

    2. 问:电容器在使用过程中突然失效怎么办?
    - 答:检查电路是否有短路或过压情况。如电路异常,应立即断电并排查故障。同时确保电容器正确安装,避免反接。

    总结和推荐


    综合以上各方面,这款铝电解电容器(表面贴装型)在工业控制设备、汽车电子系统及消费电子产品中表现出色,具备长寿命、高可靠性和良好的环境适应性。因此,强烈推荐使用此款电容器以提高电子设备的整体性能和稳定性。如果您对本产品的具体型号和技术细节有疑问,欢迎随时咨询厂家获取更多信息。

EEE-TC1A221P参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 200mΩ@ 100kHz
工作寿命 3000h@ 125°C
纹波电流 266.5mA@ 120Hz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EEE-TC1A221P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-TC1A221P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-TC1A221P EEE-TC1A221P数据手册

EEE-TC1A221P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.363 ¥ 3.0179
1000+ $ 0.3227 ¥ 2.6835
2500+ $ 0.3092 ¥ 2.5695
5000+ $ 0.3031 ¥ 2.4821
7500+ $ 0.2985 ¥ 2.4441
10000+ $ 0.294 ¥ 2.4078
15000+ $ 0.2896 ¥ 2.3715
25000+ $ 0.2896 ¥ 2.3715
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1508.95
直接购买
加入购物车
