EEE-1CA221P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 16V ±20% 2000h@ 85°C 280mA@ 120Hz,476mA@ 10kHz 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: TS-EEE-1CA221P
供应商: 海外现货
标准整包数: 500

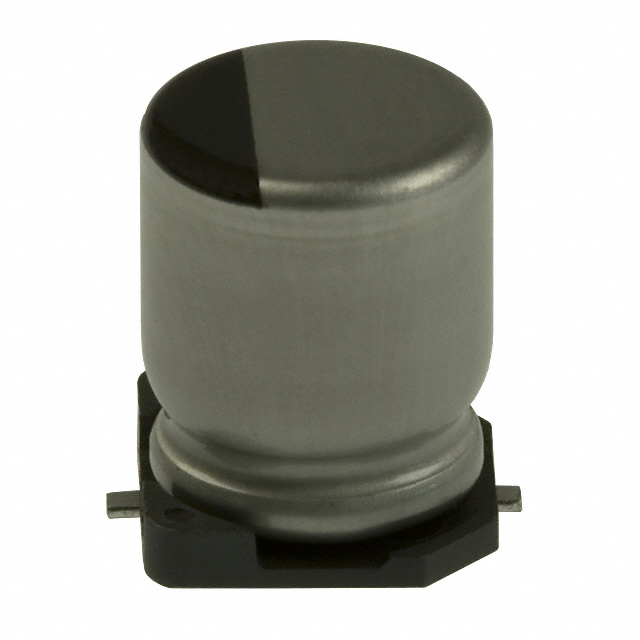

PANASONIC 铝电解电容 EEE-1CA221P

EEE-1CA221P概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各类电子设备中的电容器,通过铝氧化物层作为介质储存电荷。这些电容器以其高容量和低成本的特点而著称,适用于直流和低频交流电路中。它们被广泛用于电源滤波、耦合、去耦和旁路电路等场合,尤其适合用于需要稳定电压的应用场景。

    技术参数


    以下是该铝电解电容器的一些关键技术和性能参数:
    - 耐久性:在85℃条件下,经过2000小时后仍能保持性能。
    - 振动防护:提供高达30G抗振能力的产品(直径小于等于8mm)。
    - 环保标准:符合RoHS标准。
    - 标称电压范围:4V至100V DC。
    - 温度范围:工作温度范围为-40℃至+85℃。
    - 容差:电容值误差在初始值的±20%以内。
    - 漏电流:最大漏电流不超过0.01CV或3μA(视哪个更大)。
    - 频率修正系数:在120Hz时阻抗比为4。
    - AEC-Q200认证:确保产品满足汽车行业严格的品质要求。
    - 焊接热稳定性:能够承受260℃回流焊工艺。
    - 尺寸代码:见下表。
    尺寸代码表
    | 尺寸代码 | φD (mm) | L (mm) | A, B (mm) | H (mm) |

    | D | 6.3 | 6.1 | 6.6 | 7.8 |
    | D8 | 6.3 | 8.0 | 6.6 | 7.8 |
    | E | 8.0 | 6.5 | 8.3 | 9.5 |

    产品特点和优势


    铝电解电容器具有以下显著特点和优势:
    - 高容量:可提供广泛的电容值,适用于多种应用需求。
    - 可靠性:在高温环境下仍能保持良好的稳定性,延长使用寿命。
    - 环保:符合RoHS标准,减少环境污染。
    - 振动防护:对机械振动不敏感,特别适合车载和其他震动环境下的应用。
    - 成本效益:相较于其他类型的电容器,具有较高的性价比。

    应用案例和使用建议


    这些电容器广泛应用于各类电子产品中,如电源供应系统、计算机主板、工业控制系统、汽车电子系统等。对于使用这些电容器的应用设计,我们建议:
    - 在选择电容器时,需考虑具体应用场景的需求,如工作温度、振动等级等。
    - 在进行电路设计时,注意电容器的电容值和额定电压的匹配,避免因过压导致损坏。
    - 对于需要特殊防护的应用,可选择具有振动防护特性的电容器。

    兼容性和支持


    这些铝电解电容器与其他电子元件具有良好的兼容性,特别是在直流电源电路中。制造商提供了详尽的技术支持和维护服务,包括但不限于:
    - 技术咨询
    - 故障排除指导
    - 紧急情况处理
    - 定期技术更新

    常见问题与解决方案


    根据手册中的信息,以下是可能遇到的一些常见问题及其解决方案:
    - 问题:电容器在高温环境下出现异常。
    - 解决办法:确保在规定的温度范围内使用,并采取适当的散热措施。

    - 问题:电容器在振动环境中表现不佳。
    - 解决办法:选择具备振动防护特性的型号,如标有“V”的产品。

    - 问题:电容器出现泄漏电流过大现象。
    - 解决办法:检查是否存在过压或者电路板布局不当等问题,必要时更换新的电容器。

    总结和推荐


    综上所述,这些铝电解电容器具有出色的性能、可靠性和兼容性,非常适合各种工业和消费类电子产品应用。考虑到其成本效益和广泛应用范围,强烈推荐将这些电容器纳入您的设计中。
    在采购或使用前,请务必向制造商询问最新的技术规格以确保符合您的特定需求。

EEE-1CA221P参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 280mA@ 120Hz,476mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

EEE-1CA221P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-1CA221P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-1CA221P EEE-1CA221P数据手册

EEE-1CA221P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1562 ¥ 1.3277
2500+ $ 0.1529 ¥ 1.2997
3500+ $ 0.1496 ¥ 1.2716
5000+ $ 0.1463 ¥ 1.2436
10000+ $ 0.1441 ¥ 1.2249
库存: 70500
起订量: 2000 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 1991.55
