首页  >  产品百科  >  EEU-FC1C102

EEU-FC1C102

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1mF 16V ±20% 3000h@ 105°C 1.08A@ 120Hz,1.44A@ 100 kHz 通孔安装 10mm*25mm*25mm
供应商型号: EEU-FC1C102
供应商: Master
标准整包数: 200

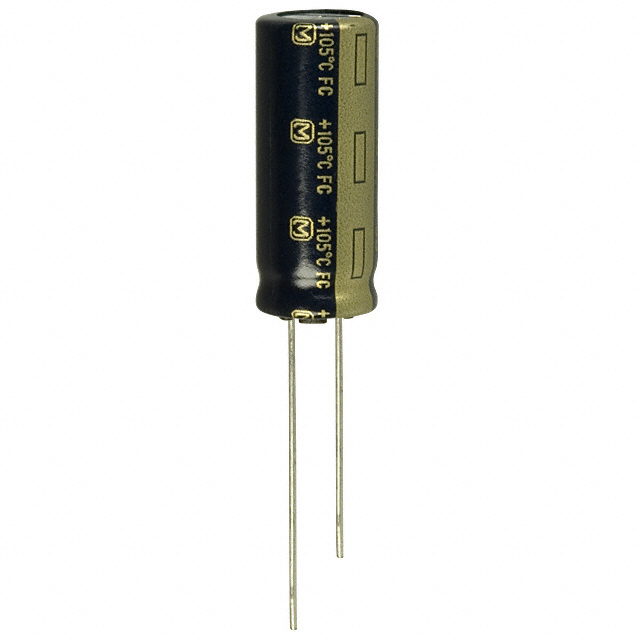

PANASONIC 铝电解电容 EEU-FC1C102

EEU-FC1C102概述

    铝电解电容器(径向引线型)技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电容器。它们具有高容量、低成本和长寿命的特点。径向引线型铝电解电容器主要用于直流和低频交流电路中,适用于电源滤波、旁路和耦合等领域。本手册介绍的是FC-A系列铝电解电容器,具体涵盖其技术规格、应用场景及使用建议。

    技术参数


    以下是FC-A系列铝电解电容器的关键技术参数:
    - 额定电压范围:6.3V至100V
    - 电容范围:2.2μF 至 15000μF
    - 耐温范围:-55°C 至 +105°C
    - 端子耐久性:
    - ø4至ø6.3:1000小时@105°C
    - ø8:2000小时@105°C
    - ø10:3000小时@105°C
    - ø12.5至ø18:5000小时@105°C
    - 阻抗:见附表
    - 纹波电流:见附表
    - 漏电流:最大为0.01CV或3μA(取较大者)
    - 容差:±20%(120Hz/20°C)
    - 损耗因数(tan δ):最大200%的初始限值

    产品特点和优势


    - 低阻抗:保证了更好的高频性能,适合高频应用。
    - AEC-Q200认证:符合汽车标准,可靠性高。
    - RoHS合规:符合欧盟环保要求。
    - 高温稳定性:能够在高达105°C的温度下稳定工作。

    应用案例和使用建议


    - 电源滤波:可用于大功率开关电源的滤波,减少输出电压波动。
    - 旁路电容:适用于需要滤除高频噪声的场合,例如音频放大器。
    - 耦合电容:用于信号传输过程中隔离直流成分。
    使用建议:
    - 在使用前,请确保负载的纹波电流在电容器的最大允许范围内。
    - 安装时注意散热,避免过热导致性能下降。
    - 根据实际需求选择合适的额定电压和电容值。

    兼容性和支持


    - 兼容性:FC-A系列铝电解电容器与市面上多数电子设备兼容,但在特殊情况下,请咨询厂家确认。
    - 支持和维护:提供全面的技术支持,用户可通过联系厂商获取最新的技术文档和技术支持服务。

    常见问题与解决方案


    1. 电容失效
    - 解决方案:检查安装环境是否满足温度要求,确保负载电流在允许范围内。
    2. 漏电流过大
    - 解决方案:检查是否安装正确,如发现焊接不良,重新焊接连接点。
    3. 纹波电流过大
    - 解决方案:更换更高额定值的电容器或减少输入电压的纹波。

    总结和推荐


    FC-A系列铝电解电容器以其高可靠性、宽温度范围和高性价比,在电源管理和信号处理等领域有着广泛应用。该系列产品通过严格的测试认证,适合多种应用场景。综上所述,我们强烈推荐使用FC-A系列铝电解电容器,以满足您的设计需求。

EEU-FC1C102参数

参数
电容值 1mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.08A@ 120Hz,1.44A@ 100 kHz
工作寿命 3000h@ 105°C
长*宽*高 10mm*25mm*25mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

EEU-FC1C102厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FC1C102数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FC1C102 EEU-FC1C102数据手册

EEU-FC1C102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.3197 ¥ 2.6581
600+ $ 0.3015 ¥ 2.5068
2600+ $ 0.2887 ¥ 2.3995
5000+ $ 0.2798 ¥ 2.2912
7600+ $ 0.2687 ¥ 2.2005
25000+ $ 0.2647 ¥ 2.1676
50000+ $ 0.2647 ¥ 2.1676
库存: 5105
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 531.62
