首页  >  产品百科  >  EEU-FM0J102

EEU-FM0J102

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 1mF 6.3V ±20% 4000h@ 105°C 1.29A@ 100kHz,967.5mA@ 120Hz 通孔安装 10mm*12.5mm*14mm
供应商型号: TS-EEU-FM0J102
供应商: 海外现货
标准整包数: 100

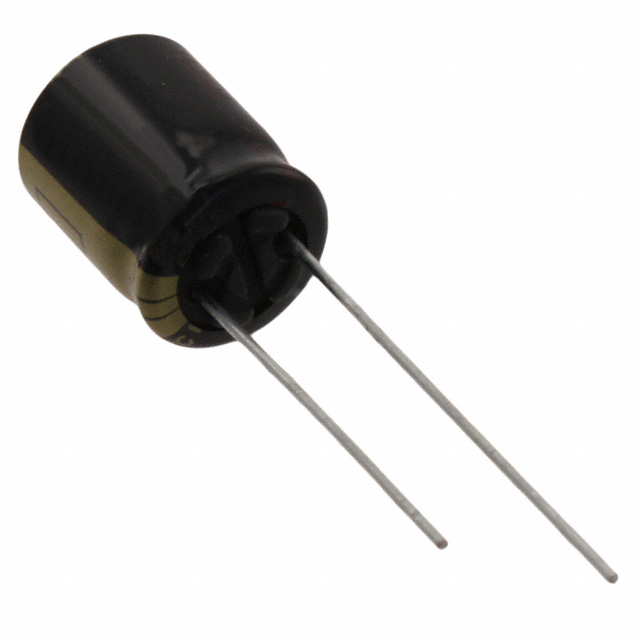

PANASONIC 铝电解电容 EEU-FM0J102

EEU-FM0J102概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,适用于多种应用场景。铝电解电容器利用氧化铝薄膜作为介电层,以实现高效的电荷存储。这类电容器主要用于直流电路中的平滑滤波、耦合、旁路等功能,广泛应用于音频设备、家用电器、计算机及其他办公设备、光学设备、测量仪器等领域。

    技术参数


    本手册介绍了铝电解电容器的具体技术规格和性能参数:
    - 额定电压范围:6.3V至50V
    - 容值范围:22 μF至6800 μF
    - 工作温度范围:-40°C 至 +105°C
    - 耐久性:105°C 下 2000 小时到 7000 小时
    - 低阻抗:相比FC系列减少40%至70%
    - RoHS合规性:符合欧盟RoHS标准
    工作寿命:不同尺寸的电容器有不同的工作寿命,具体如下:
    - Ø5至Ø6.3 mm:2000小时
    - Ø8×11.5至Ø8×15 mm:3000小时
    - Ø8×20至Ø10×16 mm:4000小时
    - Ø10×20至Ø12.5×20/Ø16×20 mm:5000小时
    尺寸规格:
    电容器尺寸规格在手册中以表格形式列出,包括直径(Ø)和长度(L)。
    电容容差:±20%
    漏电流:在初始限值内
    ESR(等效串联电阻):随容值增加而按比例变化,每增加1000μF增加0.02
    纹波电流:最大为初始值的两倍
    阻抗:不同条件下的阻抗值参见手册内相关图表

    产品特点和优势


    - 低阻抗:显著提高效率,特别适合高频率应用。
    - 长期稳定:出色的耐久性和高温稳定性,保证长时间可靠运行。
    - 环保:RoHS合规,无卤素,安全环保。
    - 宽泛的应用范围:适用于多种电子设备,满足不同需求。

    应用案例和使用建议


    应用案例:
    - 音频放大器中的平滑滤波
    - 计算机电源中的稳压滤波
    - 工业设备中的信号滤波
    使用建议:
    - 在使用前检查电容器的环境适应性,确保温度、湿度等条件适合应用。
    - 考虑到长期运行的稳定性,可以设置冗余系统以保障可靠性。
    - 使用时避免暴露于液体、直接日晒或强电磁干扰环境中。

    兼容性和支持


    - 兼容性:本手册中详细列出了各型号电容器的尺寸、引脚间距等信息,方便与其他电子元件或设备兼容。
    - 技术支持:请咨询工厂以获取最新技术规格,确保电容器在设计、采购和使用阶段的适用性。

    常见问题与解决方案


    - Q: 电容器过热怎么办?
    - A: 检查是否安装在通风良好的位置,并考虑外部散热措施。

    - Q: 容值下降怎么处理?
    - A: 确认是否超过了电容器的工作温度范围,必要时更换新的电容器。

    - Q: 电容器出现异常噪声如何应对?
    - A: 可能是电容值或ESR不稳定导致,检查并更换可能有问题的电容器。

    总结和推荐


    本手册提供的铝电解电容器在多个方面表现出色,如低阻抗、高稳定性和环保性,适用于广泛的电子应用场合。鉴于其卓越性能和可靠性的特点,我们强烈推荐使用该产品。在使用过程中,务必遵循手册中的指导和注意事项,以确保最佳性能和安全性。
    此手册由Aluminum Electrolytic Capacitors (Radial Lead Type)提供,更多详细信息可参考制造商的技术支持文档。

EEU-FM0J102参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 105°C
纹波电流 1.29A@ 100kHz,967.5mA@ 120Hz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEU-FM0J102厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FM0J102数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FM0J102 EEU-FM0J102数据手册

EEU-FM0J102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1732 ¥ 1.4719
库存: 9500
起订量: 1400 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1471.9
