EEE-FC0J470R

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 47μF 6.3V ±20% 1000h@ 105°C 71.25mA@ 120Hz,95mA@ 100kHz 贴片安装 5.3mm*5.3mm*5.4mm
供应商型号: EEE-FC0J470R
供应商: Master
标准整包数: 1000

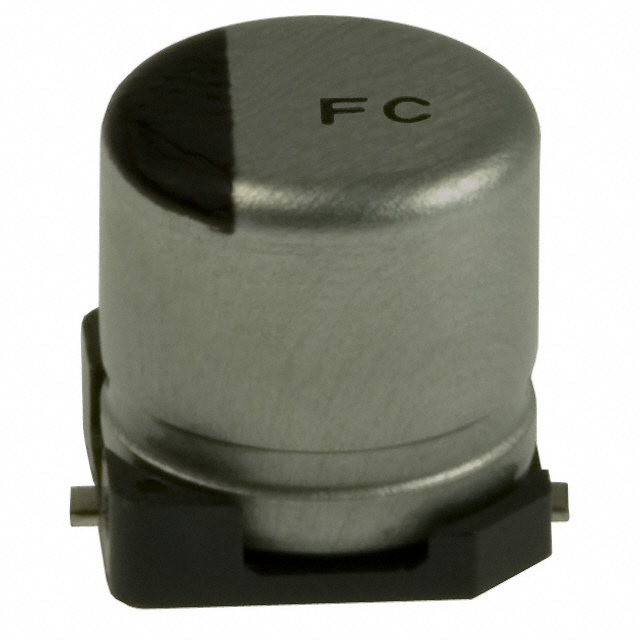

PANASONIC 铝电解电容 EEE-FC0J470R

EEE-FC0J470R概述

    铝电解电容器(SMD型)技术手册

    产品简介


    铝电解电容器是一种常见的电容器,主要用于直流电路中存储和释放电荷。其设计为表面贴装型(SMD),适用于各种电子设备和模块。主要应用于消费电子产品、通信设备、工业控制、汽车电子等领域。这些电容器以其高容量密度和可靠性能著称,能够满足多种复杂环境下的应用需求。

    技术参数


    - 温度范围:-40°C 至 +105°C
    - 额定电压范围:6.3V DC 至 50V DC
    - 容值范围:1µF 至 1500µF
    - 容值精度:±20%(120Hz/+20°C)
    - 泄漏电流:小于 0.01CV 或 3µA(2分钟,两者中取较大值)
    - 损耗因子(tan δ):见附录中的特性列表
    - 阻抗比:
    - -25°C时:2.22222(120Hz)
    - -40°C时:3.33333
    - 耐久性:
    - 温度:105°C 1000小时
    - 容值变化:初始值±20%
    - tan δ变化:< 初始值的200%
    - 直流漏电流:保持初始限制

    产品特点和优势


    - 低阻抗:提供更低的阻抗,特别适用于高频应用。
    - 振动防护:提供可选的防振版本(08毫米及更大尺寸)。
    - 无铅环保:符合RoHS标准,满足现代电子制造的要求。
    - 高可靠性:通过AEC-Q200认证,确保在严苛环境下的稳定性和耐用性。

    应用案例和使用建议


    铝电解电容器在许多应用场合都有广泛使用,例如电源模块、LED驱动器、电信设备和汽车电子系统。对于需要长期稳定运行的场合,建议选择105°C耐温等级的产品。此外,在高温环境中使用时,要确保适当的散热措施,以延长使用寿命。

    兼容性和支持


    本产品与其他主流SMD封装的电容器具有良好的兼容性,易于集成到现有设计中。制造商提供全面的技术支持,包括产品咨询、使用指导和技术文档更新。购买前请咨询工厂获取最新的技术规格。

    常见问题与解决方案


    - 问题1:在低温下使用时,tan δ显著增加。
    - 解决方案:选用容值较小且标称电压较低的产品。
    - 问题2:长时间高温老化导致漏电流增大。
    - 解决方案:定期进行高温稳定性测试,并更换老化部件。
    - 问题3:在焊接过程中出现损坏。
    - 解决方案:遵循正确的回流焊曲线,并使用适当的助焊剂。

    总结和推荐


    综上所述,该铝电解电容器凭借其高可靠性、低阻抗和环保特性,成为多种应用场景的理想选择。尽管其价格可能略高于传统型号,但考虑到其出色的性能和长寿命,绝对值得投资。强烈推荐在高性能和高要求的电子设计中使用此产品。

EEE-FC0J470R参数

参数
电容值 47μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 71.25mA@ 120Hz,95mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 5.3mm*5.3mm*5.4mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
