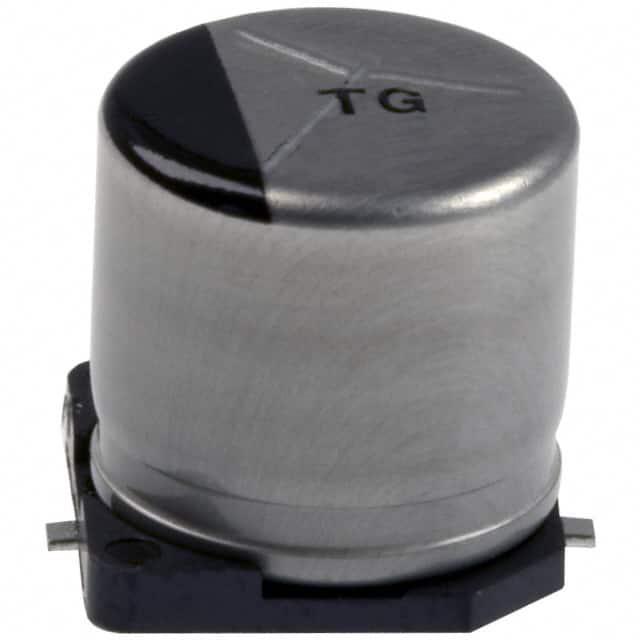

EEETG2A330P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 33μF 100V ±20% 1Ω@ 100kHz 2000h@ 125°C 58.5mA@ 120Hz,90mA@ 100kHz 贴片安装 10.3mm*10.3mm*10.2mm
供应商型号: UA-EEETG2A330P
供应商: 海外现货
标准整包数: 500
PANASONIC 铝电解电容 EEETG2A330P

EEETG2A330P概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是广泛应用于各种电路中的被动电子元件。这类电容器通过氧化铝膜形成介质,具备电容值高、成本低、体积小等特点。它们的主要功能是在电路中储存和释放电能,同时起到滤波和平滑电压的作用。这类电容器适用于多种应用场合,如电源供应器、电机驱动、通信设备和汽车电子系统等。

    2. 技术参数


    - 工作温度范围:–40°C 到 +125°C
    - 额定电压范围:10 V.DC 至 100 V.DC
    - 容许偏差:±20%(120 Hz / +20°C)
    - 漏电流:I ≤ 0.01CV(μA)(两分钟后)
    - 损耗角正切:请参阅附录特性列表
    - 电容范围:10 μF 至 4700 μF
    - 耐久性:125°C 1000 小时至 2000 小时(具体视型号而定)
    - 焊接耐热性:满足焊接耐热性要求
    - 振动防护:保证 30G 的振动防护(需特殊定制)

    3. 产品特点和优势


    铝电解电容器在多个方面具备显著的优势。首先,与传统型号相比,这类电容器实现了 40% 的小型化设计。其次,具有低等效串联电阻(ESR),即使在低温环境下也能表现出良好的性能。此外,针对某些特定需求,可以提供符合振动防护标准的型号,使其能够在严苛环境中稳定工作。

    4. 应用案例和使用建议


    本产品适用于多种场合,例如电源转换、逆变器和开关电源。这些应用场景中对电容器的稳定性和可靠性要求较高。因此,在使用时需要注意以下几个方面:
    - 确保电容器的工作温度不超过规定的极限值。
    - 在高频应用中,要考虑电容器的等效串联电阻和损耗角正切的影响。
    - 定期检查电容器的外观状态和电气参数,确保其正常工作。

    5. 兼容性和支持


    铝电解电容器普遍适用于大多数电路设计,且与市场上主流的其他电子元件兼容良好。制造商提供了详细的技术支持和售后服务,以确保用户能够顺利地将这些电容器应用于各自的项目中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 检查电路中的过压情况并采取保护措施;更换电容器前确保电路断电。|
    | 等效串联电阻过高 | 重新计算电容器所需的等效串联电阻,并选择合适的电容型号。|
    | 工作温度过高 | 改进散热机制,确保电容器在安全的工作温度范围内运行。|

    7. 总结和推荐


    铝电解电容器以其高效能和可靠性成为众多应用场合的首选。其小型化设计、低等效串联电阻以及高抗震性使其在市场上具有很强的竞争优势。总体来说,推荐用户在涉及电源管理和频率控制的应用中考虑使用这些电容器。不过,建议用户在选择电容器时充分了解其电气特性和工作条件,确保最佳性能。

EEETG2A330P参数

参数
电容值 33μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 1Ω@ 100kHz
工作寿命 2000h@ 125°C
纹波电流 58.5mA@ 120Hz,90mA@ 100kHz
长*宽*高 10.3mm*10.3mm*10.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEETG2A330P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEETG2A330P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEETG2A330P EEETG2A330P数据手册

EEETG2A330P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.48 ¥ 4.0224
1500+ $ 0.4575 ¥ 3.8339
9000+ $ 0.4125 ¥ 3.4568
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2011.2
直接购买
加入购物车
