6SEPC470MW+TSS

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 470μF 6.3V ±20% 7mΩ 5000h@ 105°C 280mA@ 120Hz,5.6A@ 100 kHz 通孔安装 6.3mm*9mm*9mm
供应商型号: 6SEPC470MW+TSS
供应商: Master
标准整包数: 50

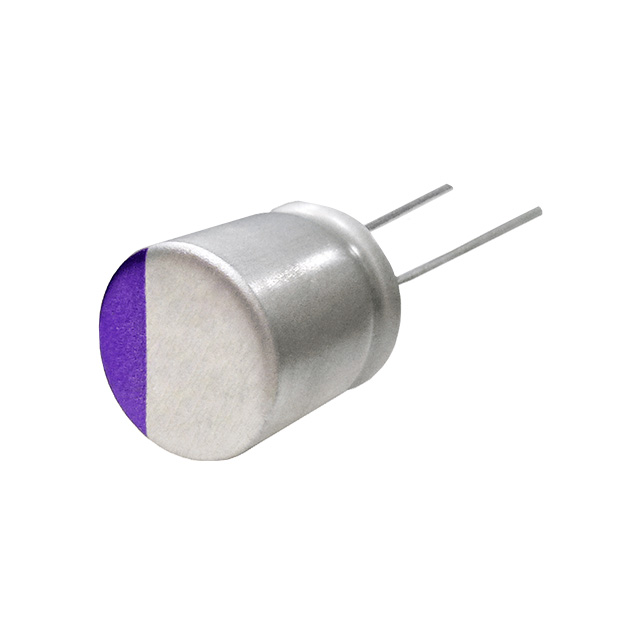

PANASONIC 铝电解电容 6SEPC470MW+TSS

6SEPC470MW+TSS概述

    SEPC 系列电容技术手册解析

    产品简介


    SEPC系列是超级低等效串联电阻(ESR)和大容量的固态铝电解电容。它适用于主板、服务器和显卡等计算机及周边产品的电源电路设计。SEPC系列具有低轮廓和小尺寸的特点,并且符合RoHS标准,支持无铅焊接工艺。

    技术参数


    以下是SEPC系列电容的主要技术参数:
    - 额定电压:2.5V至16V
    - 浪涌电压:不适用
    - 工作温度范围:-55℃至+105℃
    - 容值容差:±20%
    - 损耗因子(DF):120Hz/20℃下的最大值为0.08
    - 漏电流:无适用数值
    - 等效串联电阻(ESR):最大值根据具体型号有所不同,参见下表
    - 电感(LC):不适用
    - 耐久性:在105℃环境下,以额定电压连续工作5000小时
    - 尺寸:多种尺寸可选,具体参考下表
    | 型号 | 额定电压 (V) | 容值 (μF) | 尺寸 (mm) |
    ||
    | SEPC2.5 | 2.5 | 100 - 2700 | B9, C55, C6, C7, C9, E7, E9 |
    | SEPC4.0 | 4.0 | 100 - 2700 | B9, C6, C9, E9 |
    | SEPC6.3 | 6.3 | 100 - 2700 | C9, E9, E13 |
    | SEPC16 | 16 | 100 - 2700 | F13 |

    产品特点和优势


    SEPC系列电容具备以下显著特点和优势:
    - 超低ESR:相比其他系列,ESR更低,提高电源效率。
    - 高容量:容量高达2700μF,满足高性能应用需求。
    - 广泛的工作温度范围:-55℃至+105℃,适应恶劣环境。
    - 高可靠性:105℃环境下工作5000小时的耐久性测试确保长期稳定运行。

    应用案例和使用建议


    SEPC系列电容适用于多种高性能计算和工业设备,如主板、服务器和显卡。这些设备对电容的稳定性要求极高,SEPC系列能提供可靠的性能保障。
    使用建议:
    - 在高温环境中使用时,需注意保持适当的散热措施,避免热积聚导致性能下降。
    - 测试过程中如出现异常数据,应先在105℃下施加额定电压120分钟后再进行测量,确保结果准确性。

    兼容性和支持


    SEPC系列电容支持无铅焊接工艺,兼容多种不同的安装方式。制造商提供详细的技术支持文档和售后服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题1:在高温环境下电容性能下降
    解决方法:检查散热系统,确保电容工作温度不超过规定范围。
    - 问题2:初次测量数据不准确
    解决方法:按照手册指导,在105℃下施加额定电压120分钟后重新测量。
    - 问题3:焊接后电容损坏
    解决方法:确认焊接条件符合手册要求,尤其是温度和时间控制。

    总结和推荐


    综上所述,SEPC系列电容以其超低ESR、高容量和高可靠性成为高性能计算和工业设备的理想选择。其广泛的温度适应范围和出色的耐久性使其在市场上具备较强的竞争力。强烈推荐在需要高可靠性的场合使用此系列产品。

6SEPC470MW+TSS参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 7mΩ
工作寿命 5000h@ 105°C
纹波电流 280mA@ 120Hz,5.6A@ 100 kHz
长*宽*高 6.3mm*9mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

6SEPC470MW+TSS厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

6SEPC470MW+TSS数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC 6SEPC470MW+TSS 6SEPC470MW+TSS数据手册

6SEPC470MW+TSS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.4808 ¥ 4.0725
500+ $ 0.4368 ¥ 3.6315
1500+ $ 0.4024 ¥ 3.3438
3000+ $ 0.3904 ¥ 3.1966
6000+ $ 0.3808 ¥ 3.118
10500+ $ 0.3751 ¥ 3.0713
15000+ $ 0.3694 ¥ 3.0247
25500+ $ 0.3694 ¥ 3.0247
库存: 2320
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 203.62
