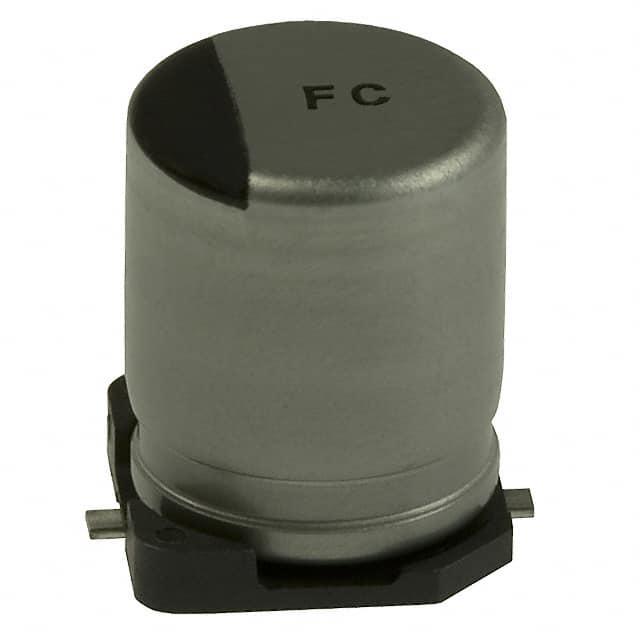

EEE-FC1A221P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 10V ±20% 1000h@ 105°C 337.5mA@ 120Hz,450mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.2mm
供应商型号: EEE-FC1A221P
供应商: Avnet
标准整包数: 500
PANASONIC 铝电解电容 EEE-FC1A221P

EEE-FC1A221P概述

    铝电解电容器(表面贴装型)技术手册

    1. 产品简介


    铝电解电容器(表面贴装型)是本公司推出的一种高性能电子元器件,广泛应用于电源管理、消费电子、通信设备等领域。该产品采用独特的设计,具备高可靠性、长寿命和低阻抗的特点,能够有效提升电子设备的整体性能。

    2. 技术参数


    - 静电容量范围:1 μF ~ 1500 μF
    - 额定电压范围:6.3 V.DC ~ 50 V.DC
    - 温度特性:
    - 类别温度范围:–40 °C ~ +105 °C
    - 额定电压(V.DC):6.3, 10, 16, 25, 35, 50
    - 阻抗比(120 Hz时):
    - –25 °C / +20 °C:2
    - –40 °C / +20 °C:3
    - 漏电流:I < 0.01 CV 或 3 (μA) 2 分值 (任一大值以下)
    - 焊接耐热性:经过回流焊接后,静电容量变化在初始值±10%以内,tan d 不大于初始标准值。
    - 耐久性:在 +105 °C ± 2 °C 的条件下,电容施加额定工作电压 1000 小时后,满足静电容量变化在初始值±20%以内,tan d 不大于初始标准值的 200%,漏电流不大于初始标准值。

    3. 产品特点和优势


    - 低阻抗:相较于传统电容器,本产品阻抗降低一半,适合高频应用。
    - 长寿命:在 +105 °C 下可保证 1000 小时的工作寿命。
    - 耐振性强:适用于震动环境下的可靠运行。
    - 符合RoHS标准:环保材料,安全可靠。
    - 可靠性高:经过严格的测试验证,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例:该电容器常用于开关电源的滤波电路、电源管理和通信设备中的滤波和储能环节。例如,在一个典型的开关电源电路中,铝电解电容器作为输出滤波电容,可以显著提高电源的稳定性和平滑度。
    使用建议:
    - 在选择电容器时,需根据具体应用需求选取合适的静电容量和额定电压。
    - 注意散热问题,尤其是在高温环境下使用时,应确保良好的散热条件。
    - 使用过程中应注意电容器的耐压范围,避免超压导致损坏。

    5. 兼容性和支持


    该产品与市场上主流的SMT工艺兼容,可以方便地集成到各种PCB设计中。公司提供全面的技术支持,包括但不限于设计指导、样品供应和技术咨询。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下性能下降?
    - 解决方案:确保电容器工作在推荐的温度范围内,并采取有效的散热措施。
    - 问题2:电容器安装后出现容量不足?
    - 解决方案:检查安装是否正确,确认额定电压是否符合应用需求。
    - 问题3:焊接后出现开路?
    - 解决方案:检查焊接工艺,确保焊接温度和时间控制在合理范围内。

    7. 总结和推荐


    综上所述,铝电解电容器(表面贴装型)凭借其低阻抗、高可靠性和长寿命等优势,在众多应用场景中表现出色。我们强烈推荐在需要高性能电容器的应用中使用该产品。为了获得最佳效果,请务必参考相关技术规格书,并与我们的技术支持团队密切合作。

EEE-FC1A221P参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 337.5mA@ 120Hz,450mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装
