首页  >  产品百科  >  EEE-HB1H4R7AR

EEE-HB1H4R7AR

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 4.7μF 50V ±20% 2000h@ 105°C 23mA@ 120Hz,39.1mA@ 10kHz 贴片安装 5.3mm*5.3mm*5.8mm
供应商型号: 667-EEE-HB1H4R7AR
供应商: Mouser
标准整包数: 1

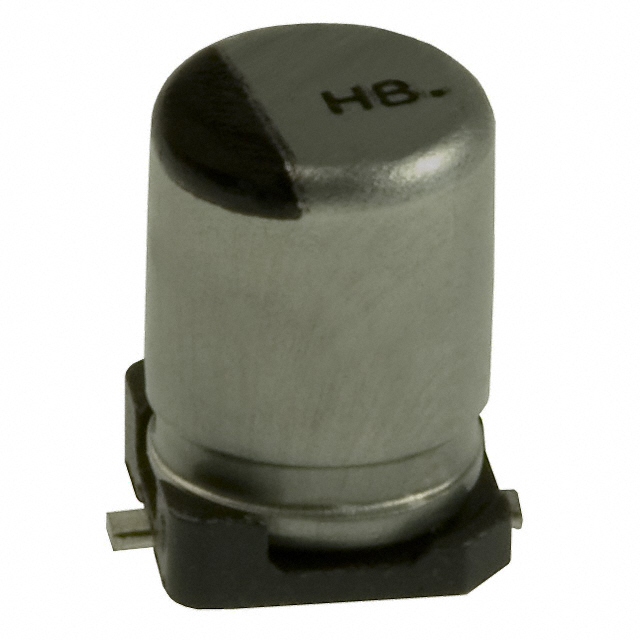

PANASONIC 铝电解电容 EEE-HB1H4R7AR

EEE-HB1H4R7AR概述

    铝电解电容器(表面贴装型)技术手册

    产品简介


    本手册介绍了铝电解电容器(表面贴装型),这是一种广泛应用于各种电子设备中的关键组件。这类电容器具有优异的耐振动性能,适用于苛刻的工作环境。它们主要用于电源管理、电机驱动、工业控制等领域。

    技术参数


    - 额定电压范围: 6.3 V.DC ~ 50 V.DC
    - 静电容量范围: 1 μF ~ 1500 μF
    - 额定纹波电流: 最高可达 340 mA r.m.s.
    - 温度特性: 在 -40°C 至 +105°C 范围内可稳定工作
    - 耐久性: 在 +105°C 下可承受 2000 小时的连续工作
    - 温度补偿系数: 额定频率为 120 Hz,系数分别为 0.70(50/60 Hz)、1.00(120 Hz)、1.30(1 k Hz)、1.70(10 k Hz)
    - 外形尺寸: 多种尺寸代码(如 B、C、D、D8、E、F、G),详细尺寸见下表
    | 代码 | 0D (mm) | L (mm) | A (mm) | B (mm) | H (mm) | I (mm) | W (mm) | P (mm) | K (mm) |

    | B | 4.0 | 5.8±0.3 | 4.3 | 5.5 max.| 1.8 | 0.65±0.1 | 1.0 | 0.35 - | 0.20 |
    | C | 5.0 | 5.8±0.3 | 5.3 | 6.5 max.| 2.2 | 0.65±0.1 | 1.5 | 0.35 - | 0.20 |
    | D | 6.3 | 5.8±0.3 | 6.6 | 7.8 max.| 2.6 | 0.65±0.1 | 1.8 | 0.35 - | 0.20 |

    产品特点和优势


    - 耐振性强: 可满足 08 < 的振动要求
    - 环境适应性好: -40°C 至 +105°C 的宽温度范围
    - 环保合规: 已通过 RoHS 指令认证
    - 长寿命: 105°C 条件下可连续工作 2000 小时

    应用案例和使用建议


    - 电源滤波: 用于电源电路中的滤波作用,减少电压波动
    - 旁路电容: 作为旁路电容以减小噪音干扰
    - 高频旁路: 适用于高频电路中的旁路作用
    使用建议:
    - 选择合适的额定电压和静电容量,确保符合实际应用场景需求
    - 注意温度补偿系数,根据工作频率调整

    兼容性和支持


    - 兼容性: 支持回流焊技术,适用于表面贴装工艺
    - 支持: 本公司提供全面的技术支持和售后服务,用户可通过公司官网或客服热线获取帮助

    常见问题与解决方案


    1. 问题: 温度波动导致容量变化过大
    - 解决方法: 使用具有更宽温度范围的产品型号,确保温度在规定范围内
    2. 问题: 焊接过程中出现短路
    - 解决方法: 确保焊接温度和时间严格按规范执行,避免过度加热
    3. 问题: 容量超出容差范围
    - 解决方法: 重新测试和确认,如有必要更换同型号产品

    总结和推荐


    综上所述,铝电解电容器(表面贴装型)是一款性能卓越、稳定性强且应用广泛的电容器。其广泛的应用场景和严格的测试标准使其在市场上具备较强的竞争力。我们强烈推荐此产品用于各种需要高性能电容器的场合。

EEE-HB1H4R7AR参数

参数
电容值 4.7μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 23mA@ 120Hz,39.1mA@ 10kHz
长*宽*高 5.3mm*5.3mm*5.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-HB1H4R7AR厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-HB1H4R7AR数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-HB1H4R7AR EEE-HB1H4R7AR数据手册

EEE-HB1H4R7AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.437 ¥ 3.6927
10+ $ 0.2116 ¥ 1.788
100+ $ 0.1886 ¥ 1.5937
500+ $ 0.1441 ¥ 1.2176
1000+ $ 0.1274 ¥ 1.0769
2000+ $ 0.1177 ¥ 0.9947
10000+ $ 0.0972 ¥ 0.8213
25000+ $ 0.0872 ¥ 0.7364
50000+ $ 0.083 ¥ 0.7009
库存: 3698
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.69
