EEV-FC1C101P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 100μF 16V ±20% 400mΩ 1000h@ 105°C 172.5mA@ 120Hz,230mA@ 100kHz 贴片安装 8.3mm*8.3mm*6.2mm
供应商型号: CEI-EEV-FC1C101P
供应商: 海外现货
标准整包数: 1

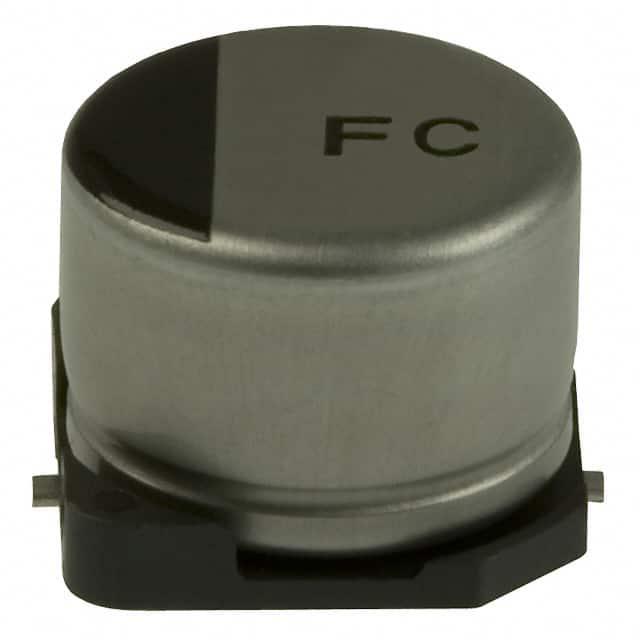

PANASONIC 铝电解电容 EEV-FC1C101P

EEV-FC1C101P概述

    铝电解电容器/FC 系列技术手册

    1. 产品简介


    铝电解电容器/FC 系列是专为高频和高可靠性的应用而设计的一系列表面贴装电容器。该系列电容器广泛应用于消费电子、通信设备、汽车电子、工业控制等领域。其主要功能在于储存电能、滤波、耦合和旁路等,以确保设备稳定运行。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3 V.DC 至 50 V.DC |
    | 标称电容范围 | 1 μF 至 1500 μF |
    | 电容容差 | ±20%(120 Hz/+20°C) |
    | 直流漏电流 | I < 0.01 CV 或 3 μA(两分钟内) |
    | tanδ | 请见标准产品列表 |
    | 阻抗比 | -25°C 时:2倍
    -40°C 时:3倍 |
    | 耐久性测试后电容变化 | ±20% 初始值 |
    | tanδ变化 | < 200% 初始值 |
    | 直流漏电流变化 | < 初始值 |

    3. 产品特点和优势


    - 高温耐久性:在 105°C 下可以连续工作 1000 小时。
    - 低阻抗:某些型号的阻抗仅为 HA 系列的一半。
    - 振动防护:可提供振动防护产品(08 mm 及以上型号)。
    - 符合 AEC-Q200 规范:适合车载应用。
    - RoHS 指令合规:符合环保要求。

    4. 应用案例和使用建议


    - 应用案例:在汽车电子系统中,这些电容器用于发动机管理系统、安全气囊系统和车身控制系统中。
    - 使用建议:对于需要高频响应的应用,选择低阻抗型号会更合适。在高温环境下使用时,要特别注意电容的容差变化。

    5. 兼容性和支持


    - 兼容性:FC 系列电容器具有多种封装尺寸,适用于各种电路板布局需求。
    - 支持和服务:供应商提供全面的技术支持,包括耐久性测试报告、焊接热冲击测试报告以及标准产品列表。

    6. 常见问题与解决方案


    - 问题1:电容值不稳定
    - 解决方案:检查电路板焊接工艺,确保焊接质量。如需进一步确认,可进行老化处理。
    - 问题2:漏电流偏大
    - 解决方案:更换额定电压更高的电容器型号,重新设计电路以降低工作电压。

    7. 总结和推荐


    FC 系列铝电解电容器凭借其高耐温性、低阻抗、振动防护等特点,在工业及车载应用中表现出色。结合其广泛的电容范围和多种封装尺寸,非常适合于各种高频、高温和苛刻环境下的应用。推荐用于需要高性能和高可靠性的应用场景。

EEV-FC1C101P参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 400mΩ
纹波电流 172.5mA@ 120Hz,230mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*6.2mm
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

EEV-FC1C101P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEV-FC1C101P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEV-FC1C101P EEV-FC1C101P数据手册

EEV-FC1C101P封装设计

查看详情并下载
Symbol
Footprint
3D Model
