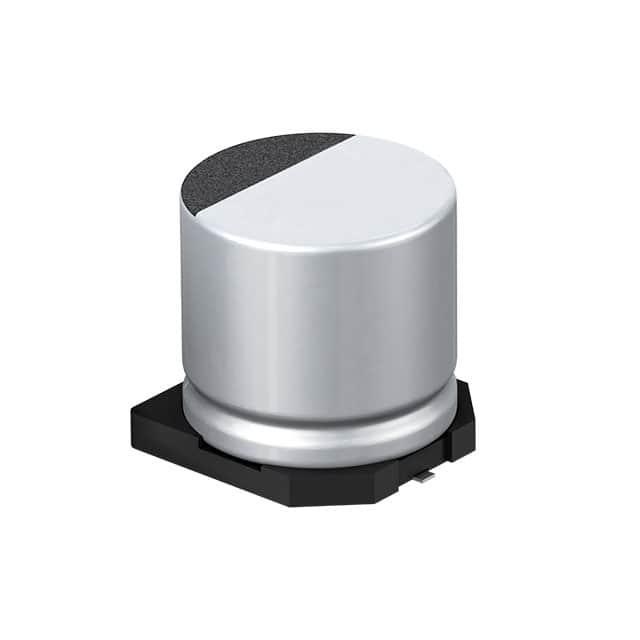

EEE-FK1V680SP

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 68μF 35V ±20% 360mΩ@ 100kHz 2000h@ 105°C 156mA@ 120Hz,240mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: EEE-FK1V680SP
供应商: Master
标准整包数: 1000
PANASONIC 铝电解电容 EEE-FK1V680SP

EEE-FK1V680SP概述

    # 铝电解电容器(FKS系列)技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的关键元件,主要用于平滑电源、去耦、储能和滤波等。本手册介绍的是FKS系列表面贴装型铝电解电容器,该系列具有高耐热性、低阻抗和高可靠性等特点,适用于各种高要求的应用场景,如汽车电子、工业控制、通信设备等。

    技术参数


    以下是该系列电容器的主要技术参数:
    | 参数 | 规格 |

    | 工作电压范围 | 6.3 V.DC 至 50 V.DC |
    | 额定电容范围 | 39 μF 至 1800 μF |
    | 容差 | ±20% (120 Hz/+20 ℃) |
    | 温度范围 | -55 ℃ 至 +105 ℃ |
    | 耐久性 | 2000 小时 @ 105 ℃ |
    | 电气特性 | 振动防水可选 |

    产品特点和优势


    特点
    1. 高耐温性:能够在极端温度环境下保持稳定的工作性能。
    2. 高可靠性:经过严格的测试验证,满足AEC-Q200标准,适用于苛刻环境下的应用。
    3. 低阻抗:在高频条件下具有较低的阻抗,提高系统效率。
    4. 振动防护:提供振动防护选项,增强产品的耐用性。
    优势
    1. 广泛的应用场景:适用于各种高可靠性和高性能要求的场合。
    2. 符合RoHS指令:环保材料,满足国际环保要求。
    3. 高性价比:相对于同类产品,具有更高的性能价格比。

    应用案例和使用建议


    应用案例
    该系列电容器已广泛应用于汽车电子、工业自动化、通信设备等领域。例如,在汽车电子系统中,FKS系列电容器用于电源稳压和滤波,确保系统的稳定运行。
    使用建议
    1. 电路设计:在选择电容器时,要根据具体应用需求确定电容值和工作电压。
    2. 焊接工艺:建议使用回流焊工艺,确保焊接质量。
    3. 存储条件:在未使用前应存放在干燥、无尘的环境中,避免电容器受潮影响使用寿命。

    兼容性和支持


    FKS系列电容器与多种设备和电路板兼容,适合在各种电路板上进行表面贴装。制造商提供了详细的技术支持,包括产品选型指导、安装指南和故障排查等,以帮助用户更好地使用该产品。

    常见问题与解决方案


    问题1:如何判断电容器是否正常工作?
    解决方案:可以使用万用表检测电容器的电容值和漏电流。如果测量结果与技术手册中的参数相符,则说明电容器工作正常。
    问题2:电容器在高温环境下性能下降怎么办?
    解决方案:在高温环境下,可以通过增加散热片来降低电容器的工作温度,从而保证其正常工作。

    总结和推荐


    综上所述,FKS系列铝电解电容器凭借其高可靠性、广泛适用性和良好的性价比,在多个行业领域中得到了广泛应用。我们强烈推荐此系列产品给需要高性能、高可靠性的应用场合。如果您有任何疑问或需要进一步技术支持,请联系制造商。

EEE-FK1V680SP参数

参数
电容值 68μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 360mΩ@ 100kHz
工作寿命 2000h@ 105°C
纹波电流 156mA@ 120Hz,240mA@ 100kHz
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-FK1V680SP厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-FK1V680SP数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-FK1V680SP EEE-FK1V680SP数据手册

EEE-FK1V680SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1483 ¥ 1.2335
3000+ $ 0.1461 ¥ 1.2144
5000+ $ 0.1399 ¥ 1.1628
8000+ $ 0.1363 ¥ 1.1162
25000+ $ 0.1312 ¥ 1.0747
50000+ $ 0.1293 ¥ 1.0592
100000+ $ 0.1293 ¥ 1.0592
库存: 3000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 1233.5
