ERBRE5R00V

产品分类: 熔断保险丝
厂牌: PANASONIC
产品描述: Panasonic 一次性保险丝, 5A, 32V 直流, F熔断速度
供应商型号: 7594795P
供应商: 海外现货
标准整包数: 10

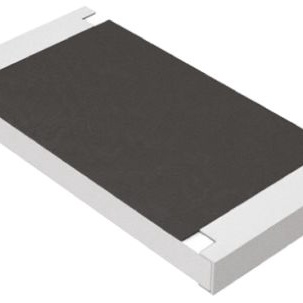

PANASONIC 熔断保险丝 ERBRE5R00V

ERBRE5R00V概述

    Micro Chip Fuse 技术手册

    1. 产品简介


    Micro Chip Fuse 是一种矩形结构的小尺寸保险丝,适用于多种电子设备中。它们以其小尺寸、快速响应和浪涌电流承受能力而著称,特别适用于需要紧凑设计的应用场合。该产品目前提供三种不同的尺寸:0402(1.0mm×0.5mm)、0603(1.6mm×0.8mm)和1206(3.2mm×1.6mm),广泛应用于消费电子、家用电器、办公设备和通信设备等领域。

    2. 技术参数


    以下是Micro Chip Fuse的技术参数概览:
    - 型号:
    - ERBRD(0402):额定电流范围为0.25A至5.0A
    - ERBRE(0603):额定电流范围为0.5A至5.0A
    - ERBRG(1206):额定电流范围为0.5A至4.0A
    - 尺寸(单位:mm):
    - ERBRD:1.00±0.10×0.50+0.10×0.15±0.10×0.25±0.10×0.39±0.10
    - ERBRE:1.60±0.15×0.80+0.15×0.24±0.15×0.30±0.15×0.54±0.10
    - ERBRG:3.20±0.20×1.60±0.15×0.30±0.20×0.55±0.20×0.65±0.10
    - 重量(每千件重量):
    - ERBRD:0.7克
    - ERBRE:2.2克
    - ERBRG:10克
    - 熔断特性:
    - 额定电流的100%下持续4小时以上
    - 额定电流的200%下5秒内熔断
    - 额定电流的300%下0.2秒内熔断
    - 工作电压(直流):32V
    - 开路电压:最大50A
    - 工作温度范围:-40°C至+125°C

    3. 产品特点和优势


    Micro Chip Fuse 具备以下几个显著特点:
    - 小尺寸:提供多种尺寸选择,适应不同的应用需求。
    - 快速响应:能够在极短的时间内迅速熔断,确保电路安全。
    - 浪涌电流承受能力:能有效应对启动时的瞬态浪涌电流,不影响正常工作。
    - 环保标准合规:符合RoHS标准,减少环境污染。

    4. 应用案例和使用建议


    Micro Chip Fuse 广泛应用于多种设备,如消费电子、家用电器和通信设备。例如,在一个典型的智能家居系统中,这些保险丝可以用于保护各种传感器和控制单元。使用时需要注意以下几点:
    - 合理设定额定电流:确保通过保险丝的正常电流不超过额定电流的70%。
    - 避免过载:避免长时间通过超过额定电流的电流,以防保险丝提前熔断。
    - 脉冲电流处理:如果需要处理脉冲电流,需要计算I2t值并检查其对保险丝的影响,以避免不必要的熔断。

    5. 兼容性和支持


    - 兼容性:Micro Chip Fuse 具有良好的通用性,可与其他常见的电子元器件和设备兼容。
    - 支持:制造商提供了详细的安装指南和技术支持服务,用户可以通过咨询销售代表获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:保险丝提前熔断
    - 解决方案:检查是否过载或存在脉冲电流,重新设定额定电流或采取保护措施。

    - 问题2:保险丝未及时熔断
    - 解决方案:检查是否安装不当或存在高温影响,重新定位或采取隔热措施。

    7. 总结和推荐


    综上所述,Micro Chip Fuse 是一款高性能的保险丝产品,适用于多种电子设备的电路保护。其小尺寸、快速响应和高可靠性使其在市场上具有较强的竞争力。我们强烈推荐这款产品用于需要高可靠性的应用场合。在使用前请务必参考最新的技术手册,以确保正确安装和使用。
    请注意,上述技术参数和特性可能会根据厂商最新更新而有所变化,请联系工厂获取最新信息。

ERBRE5R00V参数

参数
额定电压-AC -
额定电压-DC 32V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t -
额定电流 5A
熔断电流 50A
长*宽*高 1.6mm*810μm*630μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERBRE5R00V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERBRE5R00V数据手册

厂牌 PDF简要描述 下载
PANASONIC 熔断保险丝 PANASONIC ERBRE5R00V ERBRE5R00V数据手册

ERBRE5R00V封装设计

查看详情并下载
Symbol
Footprint
3D Model
