ERBRG1R00V

产品分类: 熔断保险丝
厂牌: PANASONIC
产品描述: 63V 快速熔断 Board Mount (Cartridge Style Excluded) 1A 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: BRIS-ERBRG1R00V
供应商: 海外现货
标准整包数: 1

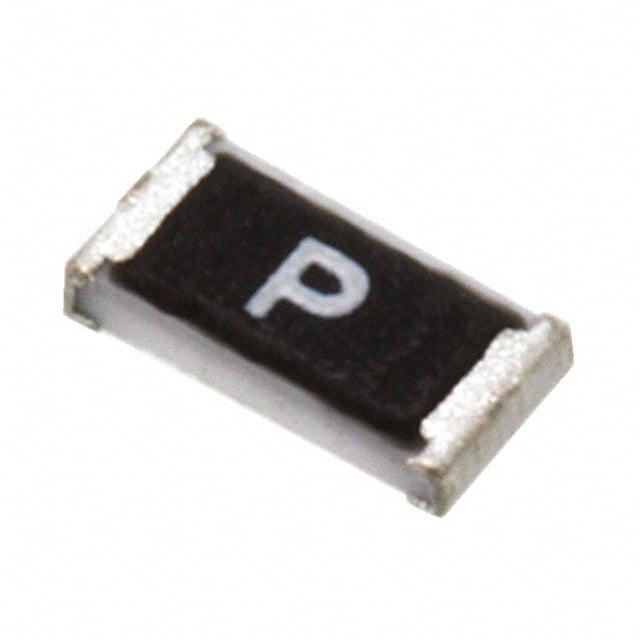

PANASONIC 熔断保险丝 ERBRG1R00V

ERBRG1R00V概述

    微型芯片保险丝(Micro Chip Fuse)技术手册

    1. 产品简介


    微型芯片保险丝是一种广泛应用于各类电子设备中的关键组件。它采用矩形结构,主要有0402英寸(1.0 mm × 0.5 mm)、0603英寸(1.6 mm × 0.8 mm)和1206英寸(3.2 mm × 1.6 mm)三种尺寸。这些保险丝具有快速响应、承受浪涌电流和无铅环保等特性,适用于各种电子电路保护场合,如AV设备、家用电器、办公设备和通信设备等。

    2. 技术参数


    - 尺寸规格
    - 0402英寸(1.0 mm × 0.5 mm)
    - 0603英寸(1.6 mm × 0.8 mm)
    - 1206英寸(3.2 mm × 1.6 mm)
    - 额定电流范围
    - 0402尺寸:0.25 A 至 5.0 A
    - 0603尺寸:0.50 A 至 5.0 A
    - 1206尺寸:0.50 A 至 5.0 A
    - 最大电阻
    - 0402尺寸:19.5 mΩ(3.0 A额定电流时)
    - 0603尺寸:24 mΩ(2.0 A额定电流时)
    - 1206尺寸:35 mΩ(3.0 A额定电流时)
    - 耐电压
    - 32 VDC(0402和0603尺寸)
    - 63 VDC(1206尺寸)
    - 断路能力
    - 额定电压为32 VDC时:35 A
    - 额定电压为63 VDC时:50 A
    - 工作温度范围
    - -40°C 至 +125°C

    3. 产品特点和优势


    - 小体积设计:采用微小型封装,节省空间。
    - 快速响应:能在短时间内迅速切断异常电流,避免过载对电路造成损害。
    - 浪涌电流承受能力:能在短时间内承受较大的浪涌电流,确保电路稳定运行。
    - RoHS认证:符合环保要求,适用于无铅焊接工艺。

    4. 应用案例和使用建议


    - 应用案例:在智能穿戴设备中,微型芯片保险丝可以保护电路免受过流影响;在通信设备中,它们能防止短路引起的损坏。
    - 使用建议:安装前需确保电流不超过额定电流的70%,并避免连续通过高于额定电流的电流。此外,应注意环境温度对保险丝熔断特性的影响。

    5. 兼容性和支持


    - 兼容性:与标准SMT生产设备兼容,可用于不同尺寸的电路板贴装。
    - 支持:制造商提供详细的推荐焊接条件和预防措施文档,以确保正确的安装和长期可靠性。

    6. 常见问题与解决方案


    - 问题一:电流超过额定值时发生意外熔断。
    - 解决方案:请检查是否超过规定的额定电流,并计算I2t值,确认电流脉冲是否在允许范围内。

    - 问题二:环境温度变化导致保险丝性能不稳定。
    - 解决方案:确保保险丝安装在符合其工作温度范围内的位置,并进行适当的热管理。

    7. 总结和推荐


    综上所述,微型芯片保险丝在设计上考虑到了小巧、高效和环保的特点,适用于多种电子设备的保护需求。虽然其技术参数和性能表现良好,但在选择和使用过程中仍需严格遵守相关规范,确保安全可靠。因此,我们强烈推荐这款产品用于需要高精度和高性能保护的应用场景。

ERBRG1R00V参数

参数
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t -
额定电流 1A
熔断电流 -
额定电压-AC -
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERBRG1R00V厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ERBRG1R00V数据手册

厂牌 PDF简要描述 下载
PANASONIC 熔断保险丝 PANASONIC ERBRG1R00V ERBRG1R00V数据手册

ERBRG1R00V封装设计

查看详情并下载
Symbol
Footprint
3D Model
