首页  >  产品百科  >  ENWF9201AZEF

ENWF9201AZEF

产品分类: 射频配件
厂牌: PANASONIC

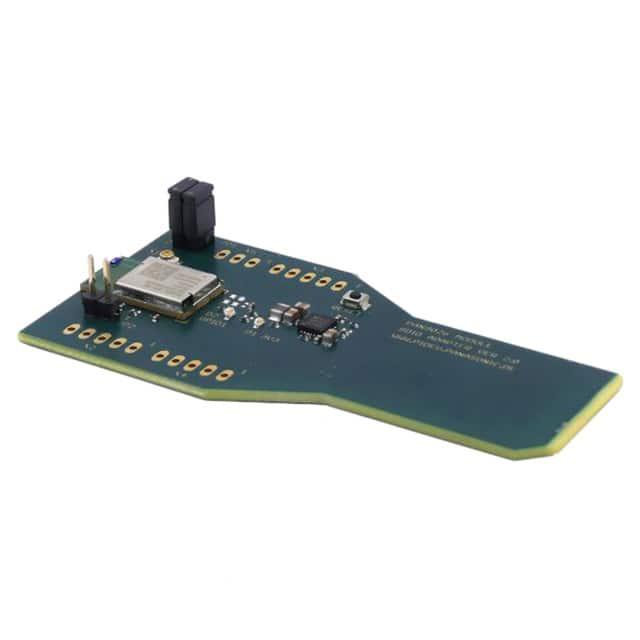

产品描述: ENWF9201A1EF Combo Wireless Module Evaluation Board
供应商型号: 3868968
供应商: 海外现货
标准整包数: 1
PANASONIC 射频配件 ENWF9201AZEF

ENWF9201AZEF概述

    PAN9026 Wi-Fi/Bluetooth 模块技术手册

    1. 产品简介


    PAN9026是一款双频2.4GHz和5GHz工业科学医疗(ISM)带宽Wi-Fi和蓝牙无线电模块,由Marvell的88W8977无线SoC芯片驱动。这款模块设计用于各种电子设备的Wi-Fi和蓝牙连接集成,如智能家居网关、智能能源管理系统等。
    产品类型:
    - Wi-Fi和蓝牙双模无线电模块
    主要功能:
    - 支持Wi-Fi和蓝牙双重操作,提供高速数据传输和低功耗蓝牙操作
    - 内置安全机制,支持802.11i安全标准
    - 双同时独立操作Wi-Fi和蓝牙
    - 集成电源管理和快速双核CPU
    应用领域:
    - 智能家居网关
    - 智能能源管理系统
    - 多设备管理应用

    2. 技术参数


    技术规格:
    - 尺寸:17.5 mm x 10.0 mm x 2.6 mm
    - 重量:未提供
    - 芯片:Marvell® 88W8977 WLAN 2.4 GHz 和 5 GHz 以及 Bluetooth 单芯片解决方案
    - 操作电压:3.3 V, 2.2 V, 1.8 V
    - 工作温度范围:-30°C 至 85°C
    性能参数:
    - 传输功率:16 dBm @ 802.11b
    - 接收灵敏度:-98 dBm @ 802.11b DSSS 1 Mbps
    - 数据速率:IEEE 802.11n 1x1 空间流,最高达到MCS7 150 Mbps
    - 电流消耗:典型值为Wi-Fi发射时400 mA,接收时70 mA
    支持的电气特性:
    - 3.3 V, 2.2 V, 1.8 V电源
    - SPI接口
    - UART接口
    - PCM接口
    - SDIO接口
    工作环境:
    - 宽温度范围:-30°C 至 85°C

    3. 产品特点和优势


    独特功能:
    - 支持双频Wi-Fi(2.4 GHz和5 GHz)和蓝牙5.0,包括BR、LE和EDR模式
    - 双重同时独立操作Wi-Fi和蓝牙,提高了灵活性和可靠性
    - 动态快速频道切换(DRCS)支持2.4 GHz和5 GHz的同时运行
    - 内置电源管理,支持睡眠时钟
    - 包含共存接口,实现WLAN、蓝牙和其他移动无线系统的仲裁
    市场竞争力:
    - 高度集成的解决方案,减少设计、测试和校准时间
    - 优化的功率管理提高电池寿命
    - 支持802.11i安全标准,确保数据安全性
    - 通用接口支持,如SDIO和高速UART

    4. 应用案例和使用建议


    应用场景:
    - 智能家居网关
    - 智能能源管理系统
    - 物联网(IoT)设备
    使用建议:
    - 在使用前务必阅读完整的产品手册,了解所有相关参数和注意事项
    - 确保模块的接地良好,以减少噪声干扰
    - 配合厂商提供的软件驱动程序进行开发,充分利用其功能
    - 在实际部署中,建议进行严格的电磁兼容性测试

    5. 兼容性和支持


    兼容性:
    - 支持多种接口,如SPI、UART、PCM和SDIO,易于与各种主机处理器连接
    - 与现有的Wi-Fi和蓝牙设备兼容,提供广泛的互操作性
    支持和维护:
    - 提供软件Linux驱动程序,便于集成到Linux系统中
    - 厂商提供技术支持和文档更新,确保长期支持

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何配置Wi-Fi连接?
    - 解决方案: 使用厂商提供的API和配置工具,按照官方指南进行设置。
    2. 问题:如何处理蓝牙连接不稳定的情况?
    - 解决方案: 确保蓝牙天线和地面的良好接地,调整射频开关设置。
    3. 问题:模块的电源管理设置如何优化?
    - 解决方案: 使用厂商提供的电源管理API,根据具体应用需求进行调整。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高度集成的设计减少了设计时间和成本
    - 强大的安全机制和支持标准确保了数据的安全性
    - 广泛的接口支持,方便与其他设备集成
    - 缺点:
    - 需要较高的电源管理能力,以确保长电池寿命
    - 设计较为复杂,需要一定的专业知识才能完全发挥其潜力
    推荐:
    - 高度推荐 给需要高性能、高可靠性的Wi-Fi和蓝牙集成模块的应用场合,如智能家居、物联网和工业自动化领域。

ENWF9201AZEF参数

参数
长*宽*高 17.5mm*10mm*2.55mm
安装方式 板安装
零件状态 在售
包装方式 盒装

ENWF9201AZEF厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

ENWF9201AZEF数据手册

厂牌 PDF简要描述 下载
PANASONIC 射频配件 PANASONIC ENWF9201AZEF ENWF9201AZEF数据手册

ENWF9201AZEF封装设计

查看详情并下载
Symbol
Footprint
3D Model
