EEE-FK1K471AM

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 470μF 80V ±20% 5000h@ 105°C 687.8mA@ 120Hz,917mA@ 100kHz 贴片安装 19mm*19mm*17mm
供应商型号: TS-EEE-FK1K471AM
供应商: 海外现货
标准整包数: 125

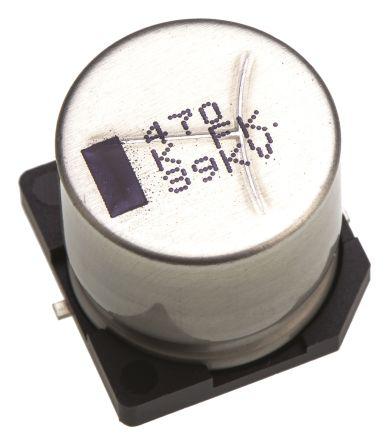

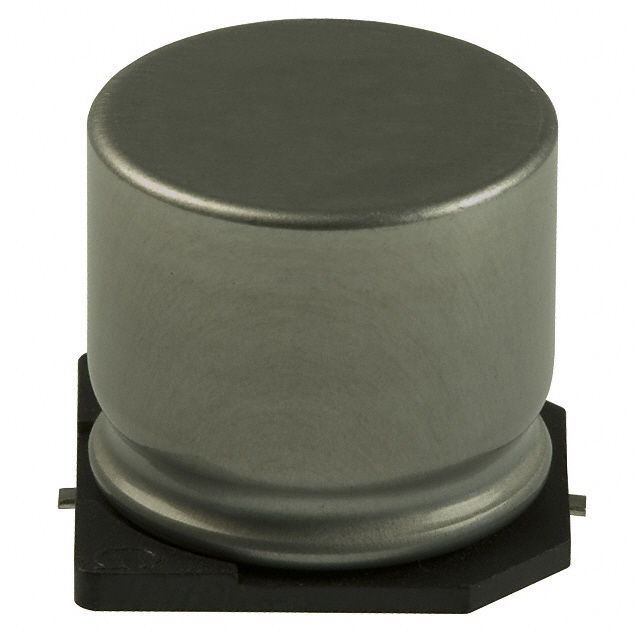

PANASONIC 铝电解电容 EEE-FK1K471AM

EEE-FK1K471AM概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电路中的电子元件。本产品具备多种规格和型号,能够满足不同的电气需求。铝电解电容器通常用于平滑电源、滤波和耦合等场合。本手册将详细介绍产品的技术参数、特点和应用实例。

    2. 技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55℃至+105℃ |
    | 额定电压范围 | 6.3V至100V |
    | 容量范围 | 47μF至6800μF |
    | 端子耐振动 | 30G |
    | 保修耐久性 | 105℃下5000小时 |
    | 泄漏电流 | I ≤ 0.01CV (μA) |
    | 耐温性 | -25℃, -40℃, -55℃ |
    | 阻抗频率修正系数 | 0.75至1.00 |
    | 消耗因子(tan δ) | ≤ 200%初始值 |
    | 尺寸代码 | φD, L, A, B, H |

    3. 产品特点和优势


    本铝电解电容器具有以下独特功能和优势:
    - 高耐温性:能够在极端环境下工作,适合各种恶劣条件下的应用。
    - 高可靠性:通过严格的端子耐振动测试,确保在振动环境中稳定工作。
    - 低泄漏电流:减少电容器内部损耗,提高电路的整体效率。
    - 广泛的应用范围:适用于平滑电源、滤波、耦合等多种电路设计。

    4. 应用案例和使用建议


    这些电容器被广泛应用于多种电路中,如汽车电子、工业控制、消费电子产品等。例如,在车载娱乐系统中,为了确保系统在剧烈震动下的正常运行,可以选用端子耐振动版本的铝电解电容器。此外,在电源电路中,为了确保稳定性,可以考虑采用低泄漏电流的型号。
    使用建议:
    - 在选择电容器时,需根据具体应用环境(如温度范围、机械振动)来确定最适合的产品。
    - 定期进行电路检查,以确保电容器长期稳定运行。

    5. 兼容性和支持


    本产品已通过AEC-Q200认证,并符合RoHS标准。我们提供详细的安装指导和配套的技术文档,以帮助客户顺利使用本产品。如果在使用过程中遇到任何问题,可随时联系我们的技术支持团队。

    6. 常见问题与解决方案


    问题1:电容器容量随时间变化较大。
    解决方案:
    - 定期进行容量测量,确保在规定范围内。
    - 检查是否存在过热现象,必要时采取散热措施。
    问题2:电容器漏电流过大。
    解决方案:
    - 更换为低泄漏电流型号。
    - 检查电路连接是否正确,排除外部因素的影响。
    问题3:电容器端子耐振动性能不佳。
    解决方案:
    - 使用符合要求的端子耐振动型号。
    - 检查安装是否稳固,必要时增加支撑结构。

    7. 总结和推荐


    本铝电解电容器凭借其高耐温性、高可靠性和低泄漏电流等特性,广泛应用于各种电路设计中。建议在设计复杂电路或需要长时间稳定运行的场合优先考虑使用。如果您对本产品有任何疑问或需求,欢迎联系我们获取更多信息和技术支持。

EEE-FK1K471AM参数

参数
电容值 470μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 687.8mA@ 120Hz,917mA@ 100kHz
长*宽*高 19mm*19mm*17mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
