EEE-HB0G221P

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 220μF 4V ±20% 2000h@ 105°C 139.4mA@ 10kHz,82mA@ 120Hz 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: EEE-HB0G221P
供应商: Master
标准整包数: 1000

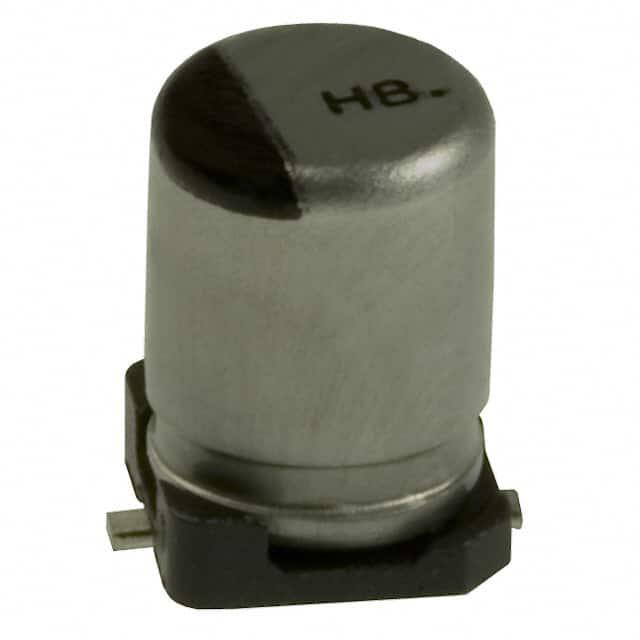

PANASONIC 铝电解电容 EEE-HB0G221P

EEE-HB0G221P概述

    铝电解电容器(SMD 型)技术手册

    产品简介


    铝电解电容器(SMD型)是一种表面贴装式的电子元件,主要用于直流和低频交流电路中的滤波、耦合和旁路应用。它们广泛应用于消费电子、工业自动化、汽车电子以及通信设备等领域。

    技术参数


    - 尺寸规格:
    - 案例尺寸:4 mm × 5.8 mm 至 10 mm × 10.2 mm
    - 最大高度:5.5 mm
    - 重量:47 g
    - 电气特性:
    - 额定电压范围:4 V.DC 到 50 V.DC
    - 容量范围:1 µF 至 470 µF
    - 容量公差:±20%(120 Hz/+20 °C)
    - 漏电流:I < 0.01 CV 或 3 µA(两分钟后,取较大者)
    - 损耗角正切(tan δ):见附录特性列表
    - 温度范围:
    - 使用温度范围:-40 °C 至 +105 °C
    - 存储温度范围:-40 °C 至 +105 °C
    - 耐久性:
    - 耐温等级:105 °C,2000 小时
    - 阻焊热稳定性:+20 °C,容许变化为初始值的±10%

    产品特点和优势


    - 长寿命:在105 °C下工作2000小时后仍能满足性能要求。
    - 低剖面:最大高度仅为5.5 mm,适合紧凑型设计。
    - 抗震设计:可提供抗震版本(08 mm及更大),适用于振动环境。
    - 环保合规:RoHS符合标准,无铅化产品。

    应用案例和使用建议


    - 应用实例:
    - 电源滤波:在开关电源中用作滤波电容器,减少纹波电压。
    - 耦合/旁路:用于耦合低频信号,减少电源噪声。
    - 电动车辆:汽车电子系统中的滤波、储能和稳压。
    - 使用建议:
    - 在选择电容器时,考虑工作温度范围,确保在极端条件下也能稳定工作。
    - 高频应用中,注意选择能够承受高纹流的型号。
    - 考虑散热需求,在密集布线环境中增加散热措施以避免过热。

    兼容性和支持


    - 兼容性:与市场上主流的SMT工艺兼容,易于集成到现有电路板设计中。
    - 支持和服务:
    - 厂商提供详细的技术支持和售后服务,可通过官方网站或技术支持热线获取帮助。
    - 产品文档和软件更新通过官方渠道发布,确保用户获得最新信息。

    常见问题与解决方案


    - Q: 容量公差如何影响电路设计?
    - A: 容量公差可能导致电路在实际工作中的性能与预期略有差异,设计时应考虑此因素并进行相应调整。

    - Q: 如何判断电容器是否故障?
    - A: 观察电容器是否有明显膨胀或泄漏迹象;也可通过测量容量和漏电流来确认是否正常。

    - Q: 震动环境下如何保护电容器?
    - A: 选用抗震设计的产品,并在安装时注意固定方式,减少震动对电容器的影响。

    总结和推荐


    该款铝电解电容器(SMD型)具备长寿命、低剖面和抗震设计等显著优势,适用于多种应用场景,特别是需要紧凑设计和高温工作环境的场合。对于寻找高性能且经济高效的表面贴装电容器的工程师和设计师而言,这是一款非常值得推荐的选择。

EEE-HB0G221P参数

参数
电容值 220μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 139.4mA@ 10kHz,82mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5.8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-HB0G221P厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-HB0G221P数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-HB0G221P EEE-HB0G221P数据手册
