首页  >  产品百科  >  EEU-FM1E272

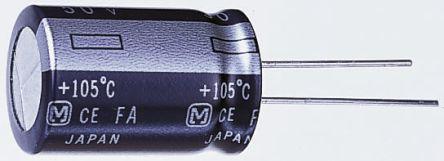

EEU-FM1E272

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 2.7mF 25V ±20% 7000h@ 105°C 3.056A@ 120Hz,3.82A@ 100kHz 通孔安装 16mm*25mm*27mm
供应商型号: EEU-FM1E272
供应商: Master
标准整包数: 100
PANASONIC 铝电解电容 EEU-FM1E272

EEU-FM1E272概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于音频/视频设备、家用电器、计算机和其他办公设备、光学设备及测量设备中的电容。本手册重点介绍了FM-A系列的铝电解电容器,该系列产品具有径向引线型设计,适用于多种高性能电子电路的应用需求。

    技术参数


    FM-A系列铝电解电容器的技术参数如下:
    - 额定电压范围:6.3V至50V
    - 电容量范围:22μF至6800μF
    - 工作温度范围:-40℃至+105℃
    - 端子耐久性:在+105℃下可达2000小时至7000小时
    - 阻抗:比FC系列低40%至70%
    - RoHS合规性:符合RoHS指令
    - 额定电压下的损耗因子(tanδ):(120Hz / +20℃)≤0.22
    工作寿命
    - ø5至ø6.3:2000小时
    - ø8×11.5至ø8×15:3000小时
    - ø8×20至ø10×16:4000小时
    - ø10×20至ø12.5×20/ ø16×20:5000小时
    - ø12.5×25至ø12.5×35/ ø16×25:7000小时

    产品特点和优势


    FM-A系列铝电解电容器具有以下特点和优势:
    - 低阻抗:相较于FC系列,阻抗降低40%至70%,适用于高电流密度的应用场景。
    - 长寿命:高温环境下表现出色,提供2000至7000小时的使用寿命。
    - 高可靠性:符合RoHS指令,环保且对人体安全无害。
    - 广泛的应用范围:适用于各类电子设备和电路,可靠性高。

    应用案例和使用建议


    该系列电容器非常适合用于电源管理、工业控制、汽车电子等领域。在应用时,建议进行充分的热管理设计,避免因过热导致的寿命缩短或失效。同时,在大电流环境下工作时,需要特别注意电容器的温升,确保其工作在安全温度范围内。
    使用案例:
    - 电源滤波器设计:可以提高电源系统的稳定性和减少纹波。
    - 工业自动化控制板:用于电机驱动和控制回路中,提高系统的稳定性。
    - 汽车电子系统:用于车载娱乐系统和安全系统,保证信号处理的稳定性和可靠性。

    兼容性和支持


    FM-A系列电容器可以与各种标准电路板连接器和焊点兼容,且制造商提供全面的售后和技术支持服务,包括详细的产品规格更新和故障排除指导。

    常见问题与解决方案


    1. 电容器温升过高:
    - 解决方法:改善散热设计,增加散热片或使用风冷/水冷方式。

    2. 漏电流超标:
    - 解决方法:检查电容器是否受到化学污染或过度老化,更换合适的电容器型号。
    3. 容量偏差超出规范:
    - 解决方法:严格遵循制造商的存储条件,如温度、湿度控制,避免过早老化导致的容量变化。

    总结和推荐


    综上所述,FM-A系列铝电解电容器以其卓越的低阻抗、长寿命和高可靠性成为众多电子应用的理想选择。其广泛的适用范围和良好的技术支持使其在市场上具有很强的竞争力。建议在需要高性能电容器的电路设计中选用该系列产品。

EEU-FM1E272参数

参数
电容值 2.7mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 3.056A@ 120Hz,3.82A@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

EEU-FM1E272厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEU-FM1E272数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEU-FM1E272 EEU-FM1E272数据手册

EEU-FM1E272封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9123 ¥ 7.5856
300+ $ 0.7772 ¥ 6.4618
1000+ $ 0.6943 ¥ 5.7698
2500+ $ 0.6541 ¥ 5.3564
5000+ $ 0.6509 ¥ 5.3305
7500+ $ 0.6478 ¥ 5.3046
10000+ $ 0.6446 ¥ 5.2787
15000+ $ 0.6446 ¥ 5.2787
库存: 4000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 758.56
