EEE-HD1H2R2R

产品分类: 铝电解电容
厂牌: PANASONIC
产品描述: 2.2μF 50V ±20% 5000h@ 105°C 12mA@ 120Hz,20.4mA@ 10kHz 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: EEE-HD1H2R2R
供应商: Master
标准整包数: 2000

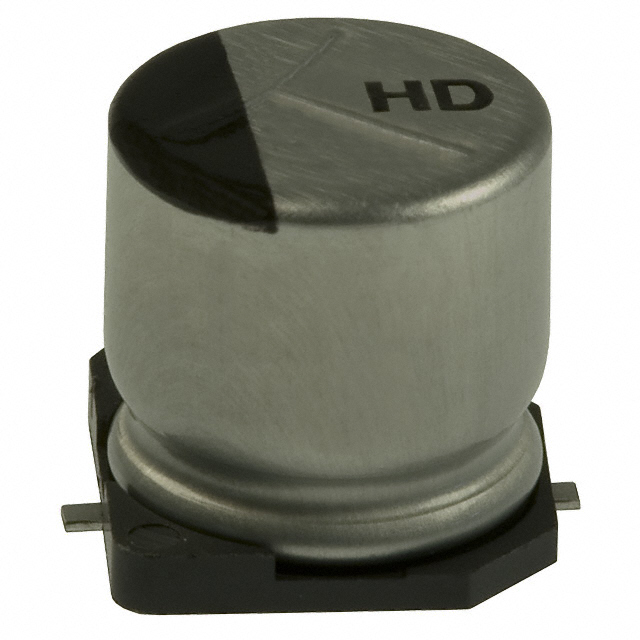

PANASONIC 铝电解电容 EEE-HD1H2R2R

EEE-HD1H2R2R概述

    铝电解电容器技术手册解析

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电源管理、通信设备、汽车电子及工业自动化等领域。它以其高容量和低成本的特点,在电路设计中扮演着重要角色。本手册重点介绍了型号为HD系列V型的铝电解电容器,具有较高的可靠性和稳定性。

    技术参数


    以下为该铝电解电容器的关键技术规格:
    - 工作温度范围:–40℃至+105℃
    - 耐压能力:6.3 V.DC至100 V.DC
    - 使用寿命:在105℃下持续工作5000小时
    - 阻抗比(120 Hz):不超过初始值的300%
    - 漏电流:不超过初始值的200%
    - 电容变化率:±20%(120 Hz / +20℃)
    - 防震特性:30G认证(直径小于等于6.3mm)
    - RoHS合规:符合RoHS环保标准

    产品特点和优势


    - 宽工作温度范围:可承受极端工作环境,适用于各种恶劣条件下的应用。
    - 长寿命:保证在高温环境下也能持续稳定工作。
    - 防震设计:特别设计用于需要抗震的产品中,确保长时间内能维持性能稳定。
    - 低漏电流和低阻抗:提高了整体系统的能效比,减少能量损耗。
    - 多种电压等级:提供多种不同电压等级的选择,以适应不同的应用场景。

    应用案例和使用建议


    - 电源管理:由于其高电容量和稳定的电压特性,常用于电源滤波和稳压。
    - 通信设备:适用于各种通信设备中的滤波和储能,提高设备的工作效率和稳定性。
    - 汽车电子:具有良好的耐温性和抗震性,是汽车电子系统的理想选择。
    - 工业自动化:能够承受恶劣的工业环境,保障设备长期稳定运行。
    使用建议:
    - 确保安装环境符合电容器的工作温度范围,避免过高或过低温度影响电容器的性能。
    - 对于要求高抗震性的应用场景,建议优先选用振动防护版本的产品。
    - 定期检查电容器的工作状态,特别是在高温和高湿度环境中使用时。

    兼容性和支持


    该产品兼容多种焊接工艺,包括标准无铅回流焊和高温无铅回流焊。此外,制造商还提供了详细的技术支持和服务,包括对特定应用场景的支持和咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流过大 | 检查焊接质量,确保焊点接触良好;若问题依旧,考虑更换产品 |
    | 工作温度超出范围 | 将电容器移至适宜温度的工作环境中;若需在高温下使用,选择高温版本产品 |
    | 设备启动后出现波动 | 检查连接线路是否完好,确认供电系统稳定 |

    总结和推荐


    总体而言,这款铝电解电容器凭借其高可靠性和稳定性,在多个领域有着广泛的应用前景。尽管其成本相较于其他类型的电容器略高,但考虑到其出色的性能表现,依然值得在设计中推荐使用。无论是电源管理还是通信设备,这款电容器都能发挥出卓越的性能。对于需要在恶劣环境中工作的场合,建议优先考虑具备防震特性的型号。

EEE-HD1H2R2R参数

参数
电容值 2.2μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 12mA@ 120Hz,20.4mA@ 10kHz
长*宽*高 4.3mm*4.3mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EEE-HD1H2R2R厂商介绍

Panasonic(松下)是一家日本的跨国企业,成立于1918年,由松下幸之助创立。公司总部位于大阪府门真市,是全球领先的电子产品制造商之一,涉足家电、数码视听电子、办公产品、**等诸多领域。

Panasonic的主营产品分类包括:

1. 家电产品:如冰箱、洗衣机、空调、电视等。
2. 数码视听产品:如数码相机、摄像机、耳机等。
3. 办公产品:如打印机、投影仪等。
4. **产品:如**电子设备、**通信设备等。

Panasonic的产品广泛应用于家庭、办公室、公共设施等多个领域。

Panasonic的优势在于:

1. 技术创新:Panasonic在电子技术领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:Panasonic的产品以高品质著称,深受消费者信赖。
3. 品牌影响力:作为全球知名品牌,Panasonic在全球市场具有较高的知名度和影响力。
4. 服务网络:Panasonic在全球设有广泛的销售和服务网络,为消费者提供便捷的售后服务。

EEE-HD1H2R2R数据手册

厂牌 PDF简要描述 下载
PANASONIC 铝电解电容 PANASONIC EEE-HD1H2R2R EEE-HD1H2R2R数据手册
